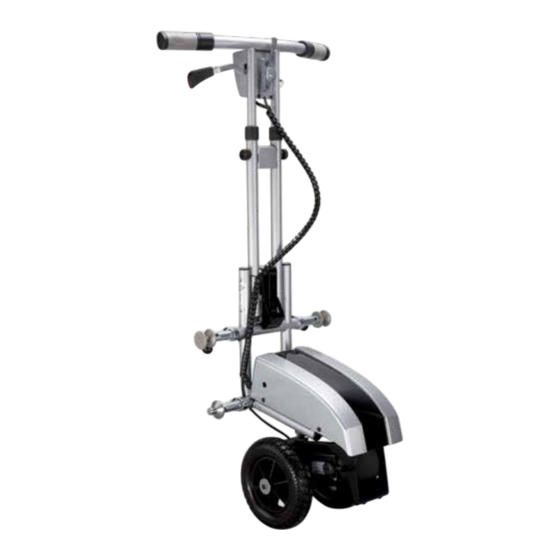

B+B TOGO Montageanleitung
Adapterplatte
Vorschau ausblenden
Andere Handbücher für TOGO:
- Bedienungsanleitung (11 Seiten) ,
- Bedienungsanleitung (40 Seiten)
Werbung
Quicklinks
Werbung
Verwandte Anleitungen für B+B TOGO
Inhaltszusammenfassung für B+B TOGO
- Seite 1 Montageanleitung Bedienungsanleitung Adapterplatte TOGO Enjoy mobility. Enjoy mobility.
- Seite 2 TOGO | Schiebehilfe Montageschritte • Positionieren Sie den Rollstuhl auf ebenem Untergrund und stellen beide Lenkräder in Fahrtrichtung (Abb. 1). • Ziehen Sie die Fußauftrittskappen rechts und links ab (Abb. 2).
- Seite 3 TOGO Schiebehilfe | • Montieren Sie stattdessen die für den Rollstuhl erforderlichen Kipp- rollen (Abb. 3). • Suchen Sie wenn möglich eine horizontale und eine vertikale Be- festigungsstelle, die sich im Be- reich der Radaufnahme befindet (Abb. 4). Bischoff & Bischoff GmbH | 03.08.2020...
- Seite 4 TOGO | Schiebehilfe • Platzieren Sie beide Klemmhalter (je Seite) an diesen Befestigungs- stellen, und fixieren diese leicht mit den Schrauben M6X40 so, dass die Klemmhalter noch frei be- weglich bleiben! (Abb. 5) Die Schrauben M8X50 noch nicht einsetzen!! Hinweis:...
- Seite 5 TOGO Schiebehilfe | • Platzieren Sie beide Klemmhalter (je Seite) an diesen beiden Befes- tigungsstellen und fixieren diese leicht mit den Schrauben M6x40 so, dass die Klemmhalter noch frei beweglich bleiben (Abb. 7). Die Schrauben M8X50 noch nicht einsetzen!! Hinweis:...
- Seite 6 TOGO | Schiebehilfe Hinweis: (nicht im Lieferumfang) Zur Montageerleichterung bietet Bischoff & Bischoff eine Monta- gelehre an (Abb. 9+10). Art. Nr. 8010199000 • Suchen Sie wenn möglich eine horizontale und eine vertikale Be- festigungsstelle, die sich im Be- reich der Radaufnahme befindet...
- Seite 7 TOGO Schiebehilfe | Endpositionierung Um die bestmöglichen Fahreigen- schaften sowie ein korrektes Ein- und Ausklinken der Schiebehilfe zu gewähr- leisten, beachten Sie bitte folgende Maßangaben: • Höhe: Platzieren Sie die Adapterplatte so, dass der Abstand zwischen der Unterkante (komplette Länge) und dem Boden 11,5 cm beträgt...
- Seite 8 TOGO | Schiebehilfe Notizen...
- Seite 9 TOGO Schiebehilfe | Notizen Bischoff & Bischoff GmbH | 03.08.2020...
- Seite 10 Bischoff & Bischoff GmbH Becker-Göring-Straße 13 D-76307 Karlsbad www.bischoff-bischoff.com...
