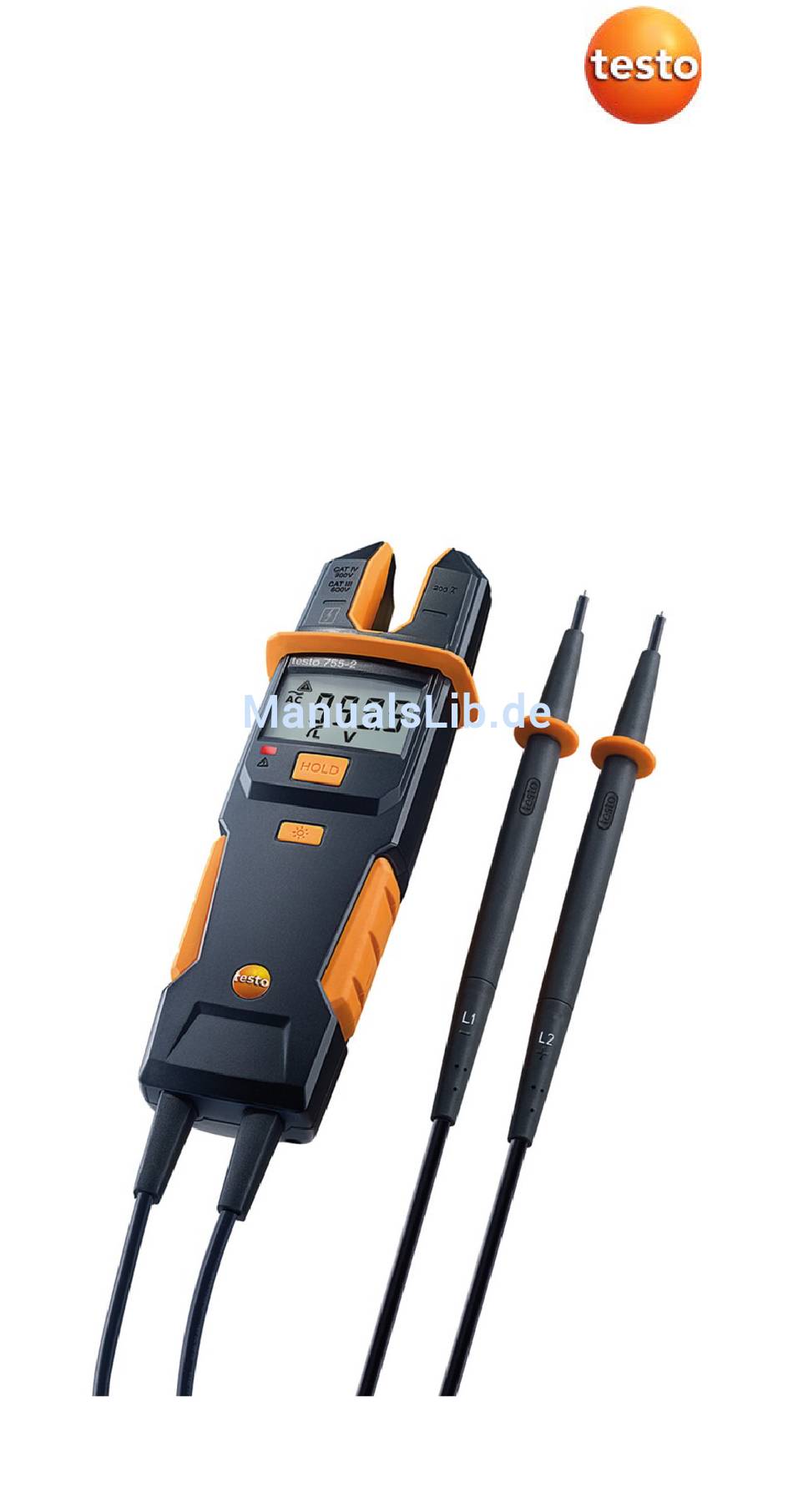

- Seite 1 755 · Strom-/ Spannungsprüfer Bedienungsanleitung...
-
Seite 2: Inhaltsverzeichnis
8 Prüfung durchführen ........... 9 8.1. Prüfung vorbereiten .......... 9 8.2. Spannungsprüfung ......... 10 8.3. Einpolige Phasenprüfung (nur testo 755-2) ..10 8.4. Strommessung ..........11 8.5. Durchgangs- / Widerstandsprüfung ....11 8.6. Drehfeldrichtung erkennen (nur testo 755-2) . 11 9 Wartung und Pflege ........... -
Seite 3: Vor Der Verwendung Beachten
3 Sicherheitshinweise 2 Vor der Verwendung beachten! • Die Bedienungsanleitung enthält Informationen und Hinweise, die zu einer sicheren Bedienung und Nutzung des Geräts notwendig sind. Vor der Verwendung des Geräts ist die Bedienungsanleitung aufmerksam zu lesen und in allen Punkten zu befolgen. Bewahren Sie diese Dokumentation griffbereit auf, um bei Bedarf nachschlagen zu können. -
Seite 4: Bestimmungsgemäße Verwendung
Das Gerät darf nur unter den Bedingungen und für die Zwecke eingesetzt werden, für die es konstruiert wurde: • Strommessung, Spannungsprüfung im Wechsel- / Gleichspannungsbereich 6 … 600 V (testo 755-1) bzw. 6 … 1000 V (testo 755-2), Durchgangsprüfung / Widerstandsprüfung • Das Gerät nur in den spezifizierten Messbereichen der folgenden Überspannungskategorien einsetzen:... - Seite 5 Erholungszeit 240 s Automatische Einschaltung > 6 V Messwertspeicher (HOLD) testo 755-1: 6 … 600 V AC/DC testo 755-2: 6 … 1000 V AC/DC testo 755-1: ≥ 630 V AC/DC, LC-Anzeige Überlastanzeige zeigt testo 755-2: ≥ 1050 V AC/DC, LC-Anzeige...
- Seite 6 5 Technische Daten Eigenschaft Werte < 100 kΩ Automatische Einschaltung Widerstandsprüfung Eigenschaft Werte 30Ω … 100 kΩ Bereich Toleranzen ± (1 % des Anzeigewerts + 5 Digits) < 5 μA Prüfstrom Überspannungsschutz 1000 V Wechsel- / Gleichspannung < 100 kΩ Automatische Einschaltung Allgemeine technische Daten...
-
Seite 7: Übersicht
Messwert wird festgehalten Spannung in V Strom in A • Schutzkleinspannungsgrenze überschritten (> 50 V Wechselspannung / > 120 V Gleichspannung) • Einpolige Phasenprüfung (nur testo 755-2): Phase erkannt Ω k Ω Widerstand in Ohm bzw. Kilo-Ohm Durchgang Drehfeldrichtung links bzw. rechts... -
Seite 8: Symbolerklärung
6 Übersicht Anzeige Bedeutung Batterie (voll / leer) Messstellen-Beleuchtung, weiße LED Stromgabel für Leiter bis 12,9 mm (0,5") Durchmesser Sensorzone Strommessung auf der Rückseite: Batteriefach und Halterung für die Prüfspitzen 10 Prüfspitzen, wechselbar (Steckverbindung, Polung beachten: siehe Aufdruck auf Prüfspitzen und Steckbuchsen!) 11 Prüfspitzenleitung mit Steckbuchsen für Prüfspitzen 6.2. -
Seite 9: Gerät Bedienen
8 Prüfung durchführen 7 Gerät bedienen 7.1. Gerät einschalten > Die beiden Prüfspitzen verbinden oder eine beliebige Taste drücken. Das Gerät ist eingeschaltet, die LC-Anzeige zeigt ----. 7.2. Messstellenbeleuchtung ein-/ausschalten > Zum Ein- / Ausschalten: Taste kurz drücken. Nach 2 Minuten schaltet sich die Messstellenbeleuchtung automatisch aus. 7.3. -
Seite 10: Spannungsprüfung
(50 V Wechselspannung / 120 V Gleichspannung) ertönt ein akustisches Signal, die rote LED leuchtet und in der LC-Anzeige leuchtet 8.3. Einpolige Phasenprüfung (nur testo 755-2) Die einpolige Phasenprüfung ist bei Wechselspannungen ab ca. 90 V möglich. Während der einpoligen Phasenprüfung zur Bestimmung von Außenleitern kann die Anzeigefunktion beeinträchtigt werden, beispielsweise durch... -
Seite 11: Strommessung
Durchgang / Widerstand erkannt wird. Sobald ein Durchgang / Widerstand erkannt wird, schaltet sich das Gerät wieder automatisch ein. 8.6. Drehfeldrichtung erkennen (nur testo 755-2) Die Drehfeldrichtungserkennung ist grundsätzlich aktiv, oder kann konstant leuchten, allerdings lässt sich die Drehfeldrichtung lediglich in einem Dreiphasensystem zwischen den Außenleitern bestimmen. -
Seite 12: Wartung Und Pflege
Entsorgen Sie defekte Akkus / leere Batterien entsprechend den gültigen gesetzlichen Bestimmungen. > Führen Sie das Produkt nach Ende der Nutzungszeit der getrennten Sammlung für Elektro- und Elektronikgeräte zu (lokale Vorschriften beachten) oder geben Sie das Produkt an Testo zur Entsorgung zurück. - Seite 14 0970 7550 de 04...
