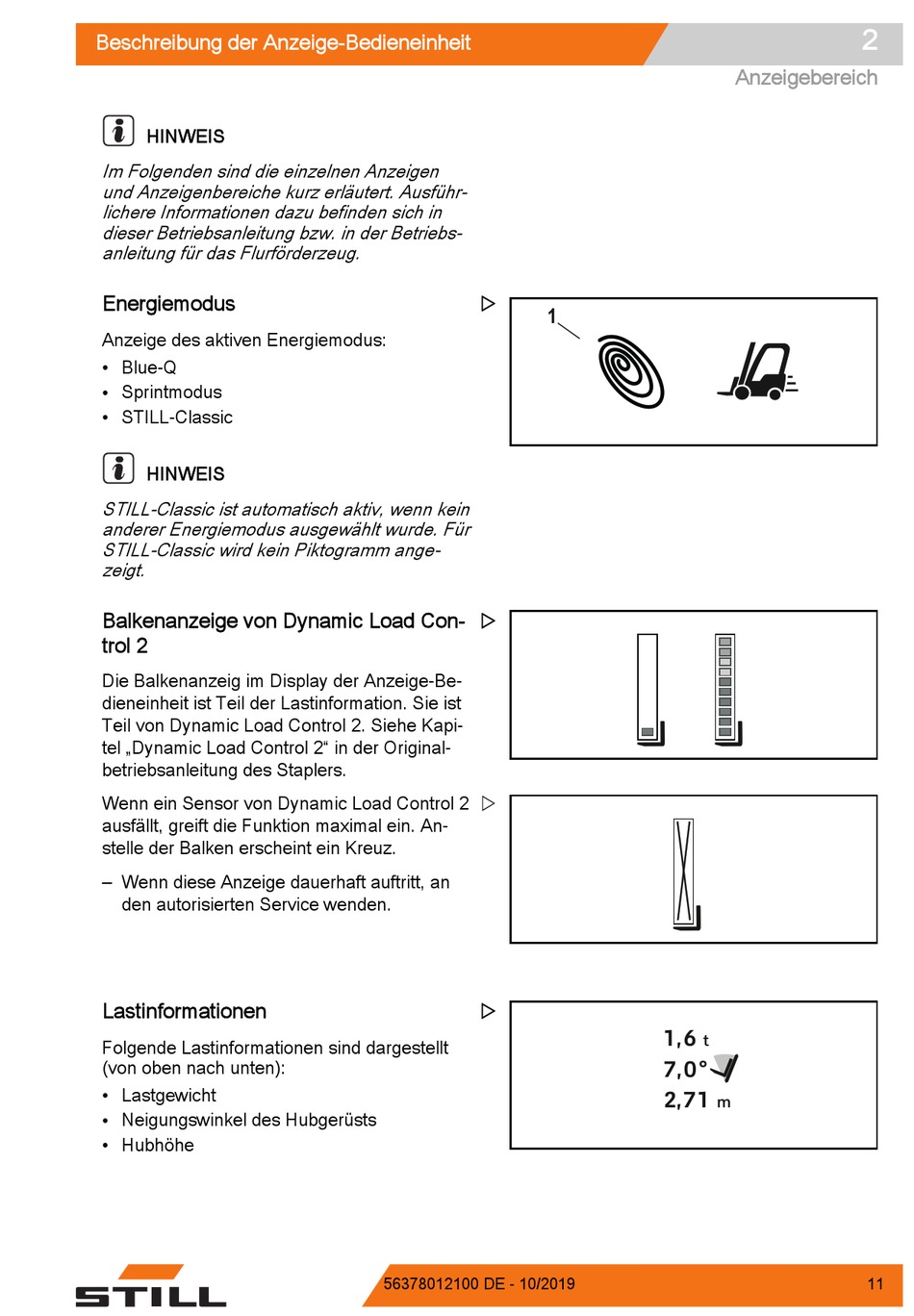

Beschreibung der Anzeige-Bedieneinheit
HINWEIS
Im Folgenden sind die einzelnen Anzeigen
und Anzeigenbereiche kurz erläutert. Ausführ-
lichere Informationen dazu befinden sich in
dieser Betriebsanleitung bzw. in der Betriebs-
anleitung für das Flurförderzeug.
Energiemodus
Anzeige des aktiven Energiemodus:
Blue-Q
●
Sprintmodus
●
STILL-Classic
●
HINWEIS
STILL-Classic ist automatisch aktiv, wenn kein
anderer Energiemodus ausgewählt wurde. Für
STILL-Classic wird kein Piktogramm ange-
zeigt.
Balkenanzeige von Dynamic Load Con-
trol 2
Die Balkenanzeig im Display der Anzeige-Be-
dieneinheit ist Teil der Lastinformation. Sie ist
Teil von Dynamic Load Control 2. Siehe Kapi-
tel „Dynamic Load Control 2" in der Original-
betriebsanleitung des Staplers.
Wenn ein Sensor von Dynamic Load Control 2
ausfällt, greift die Funktion maximal ein. An-
stelle der Balken erscheint ein Kreuz.
– Wenn diese Anzeige dauerhaft auftritt, an
den autorisierten Service wenden.
Lastinformationen
Folgende Lastinformationen sind dargestellt
(von oben nach unten):
Lastgewicht
●
Neigungswinkel des Hubgerüsts
●
Hubhöhe
●
1
56378012100 DE - 10/2019
Anzeigebereich
t
1,6
7,0°
2,71
m
2
11
