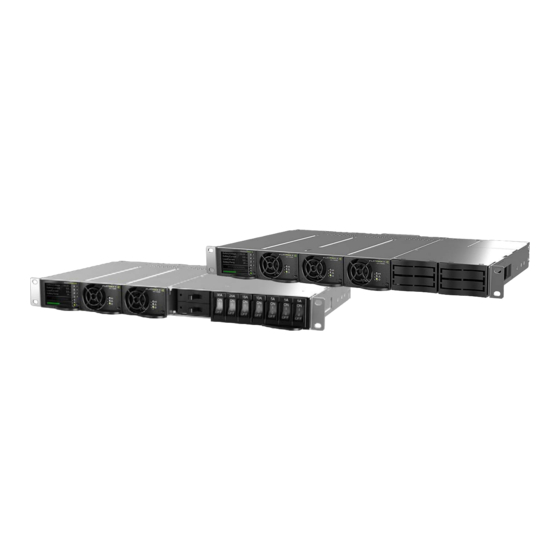

Eltek Flatpack S Installationshandbuch
1he gr-systeme/gleichspannungsversorgung, 48 vdc, mit 2 bzw. 3 gr-modulen und integrierter verteilung
Installationshandbuch
Installation, Inbetriebnahme und Wartung
Flatpack S, 1HE GR-Systeme
Gleichspannungsversorgung, 48 VDC, mit 2 bzw. 3 GR-Modulen
und integrierter Verteilung
Einführung
Warnungen
Werkzeuge & Drehmomente
Empfohlene Netz-Sicherungen
Blockschaltbilder
Flatpack S, 1HE, 2 GR-Module mit Verteilung
Flatpack S, 1HE, 3GR-Module, 2xMCB, Sammelschienenabgang
Installation von Gleichrichter, Controller und Abdeckungen
Montage/Demontage Flatpack S Gleichrichter
Montage/Demontage Smartpack S Controller
Montage/Demontage der Blindabdeckung
Option 1
Teile-Übersicht: CTOS0201.001, FP S 48V, 1HE, 2GR, 7xMCB-Auszug
Position der Klemmen und Ports am Controller
Position der Klemmen und Ports am Power System
Anschließen der Kabel, Schritt für Schritt
Inbetriebnahme
Option 2
Teile-Übersicht: CTOS0201.002, FP S 48V, 1HE, 2GR, 4xMCB Frontklemmen
Position der Klemmen
Kabelanschlüsse
Option 3
Teile-Übersicht: CTOS0201.003, FP S 48V, 1HE, 2GR, 7xSchmelzsicherungen
Position der Klemmen
Kabelanschlüsse
Option 4
Teile-Übersicht: CTOS0301.001, FP S 48V, 1HE, 3GR, 2xMCB Frontseitig
Position der Klemmen und Kabel
Montage im Schrank
Abmessungen und Mindestabstände
Befestigung im Schrank
Herausziehen der Verteilung
Anschluss des Ethernet Port
,
,
,
,
,
D:
E:
B:1-2, Seite 14
C:1-2, Seite 15
D:1-2, Seite 15
356835.104
A:, Seite 3
B:, Seite 3
C:,
Seite 3
D:, Seite 4
Seite 4
Seite 4
E:, Seite 5
Seite 5
Seite 5
Seite 6
A:, Seite 6
B:, Seite 7
C:, Seite 8
1-13, Seite 9
1-9, Seite 10
1
A:, Seite 1
B:, Seite 11
C:, Seite 11
A:,Seite 12
B:,Seite 12
C:,Seite 12
A:, Seite 13
B:, Seite 13
A:, Seite 14
Verwandte Anleitungen für Eltek Flatpack S
Inhaltszusammenfassung für Eltek Flatpack S
- Seite 1 B:, Seite 3 Empfohlene Netz-Sicherungen Seite 3 Blockschaltbilder D:, Seite 4 Seite 4 Flatpack S, 1HE, 2 GR-Module mit Verteilung Seite 4 Flatpack S, 1HE, 3GR-Module, 2xMCB, Sammelschienenabgang Installation von Gleichrichter, Controller und Abdeckungen E:, Seite 5 Seite 5 Montage/Demontage Flatpack S Gleichrichter...
- Seite 2 Gegenstände -unisolierte Werkzeuge, aber auch keine Schmuckringe, Uhren etc.- in der Umgebung der Batterie Schlag befinden. WARNUNG: 60-VDC-Stromversorgungssysteme sind ausschließlich in Bereichen mit eingeschränkter Zugangsberechtigung zu installieren. Der Zugang muss durch den Einsatz von Werkzeug, wie Schloss und Schlüssel eingeschränkt sein. Elektrischer Schlag Installationshandbuch • Flatpack S 48V, 1HE, Systeme mit 2-3 GR-Modulen...
- Seite 3 Einführung Warnungen ACHTUNG: - Montieren Sie das Flatpack S – System niemals in der Umgebung oder über einem Heizkörper - Sichern Sie mindestens je 3 cm frontseitigen und rückseitigen Abstand für Konvektionsluft! HINWEIS: Technische Spezifikationen und funktionale Beschreibungen entnehmen Sie bitte folgenden Dokumenten: - CTOS0X01.DS3, Datenblatt Flatpack S 1U 19”, 48V 2R/3R Systems...
- Seite 4 Überwachung und externe I/O-Signale Telecom & Industrie- Anlage LVBD (Last) Abgesicherter Netzsicherungen Sammelschienen- Batterie- Abgang Flatpack S HE Sicherun (Option 4) Gleichrichter Zu möglichen DC-Abgang AC-Netz CAN-Knoten (48V) (230V 1x phasig) Batterie-Bank Installationshandbuch • Flatpack S 48V, 1HE, Systeme mit 2-3 GR-Modulen...
- Seite 5 Beachte: Der Controller kann in jeder Position der Verriegelung eingesteckt werden. Verriegelung Verriegelung Griff Griff links ( verriegeln) rechts rechts (4) ( entriegeln) (Anzeige) entriegeln Entriegeln, Entnehmen Einstecken, Verriegeln Installationshandbuch • Flatpack S 48V, 1HE, Systeme mit 2-3 GR-Modulen...
- Seite 6 Option 1 • A-E 7xMCB Verteilung mit Auszug Teile-Übersicht: CTOS0201.001, FP S 48V, 1HE, 2GR, 7xMCB-Auszug Teile-Übersicht Info: CTOS0201.001 A2 (1-polig), A3, A4 & A5 (Temp.-Sensor) sind in A1 enthalten Installationshandbuch • Flatpack S 48V, 1HE, Systeme mit 2-3 GR-Modulen...
- Seite 7 X:***** 6NC Beachte: Receive – Temperatursensor kann an “X:* Pin 1+” (black) u nd Relaiskontakte mit stromloser Ground Alarm-Relais Ausgänge(6) “X:* Pin 2–” (red) Spule gezeichnet (Alarm) Ground angeschlossen Ground werden. Installationshandbuch • Flatpack S 48V, 1HE, Systeme mit 2-3 GR-Modulen...
- Seite 8 Smartpack S (vorn) Ethernet und RS232/485 Ports Controller (Zugriff seitlich) Flatpack S Flach 3,5 mm Gleichrichter (R1) Batterie-Sicherung –F7 FB1, FB2 Seite 7 Platz für steckbare Last- –F1 MCBs F1,F2...F7 Installationshandbuch • Flatpack S 48V, 1HE, Systeme mit 2-3 GR-Modulen...
- Seite 9 – Als Anschluss sind Leitungen mit mindestens 75˚C (167˚F) Temperaturbeständigkeit der Typen FEPW, RH, RHW, THHW, THW, THWN, ZHHW, USE, ZX oder ähnliche nur mit Cu-Leiter zu Max. 50°C 60°C, Cu wire Max. 15A verwenden. ** Nur UL-geprüfte Leitungen Installationshandbuch • Flatpack S 48V, 1HE, Systeme mit 2-3 GR-Modulen...
-
Seite 10: Einstellen Der Spannung
2. Einstellen der Spannung Test der Signal-Relais‘ Über die Controller-Tastatur gehe zu: 1. Commands > Outputs Test 2. Auswählen “Relay to test” (Die Relaiskontakte werden für einige Minuten angezogen werden) Installationshandbuch • Flatpack S 48V, 1HE, Systeme mit 2-3 GR-Modulen... - Seite 11 “Inbetriebnahme E:1-9” auf Seite 10. Zur Montage / Demontage von Gleichrichter und Controller lesen Sie bitte den Punkt “Montage / Demontage Gleichrichter, Controller und Abdeckung E:” auf Seite 5 & Installationshandbuch • Flatpack S 48V, 1HE, Systeme mit 2-3 GR-Modulen...
- Seite 12 Die Inbetriebnahme finden Sie im Punkt Seite 3. “Inbetriebnahme E:1-9” auf Seite10. Montage / Demontage der Module finden Sie im Punkt “Montage / Demontage Gleichrichter, Controller und Abdeckungen E:” auf Seite 5 & Installationshandbuch • Flatpack S 48V, 1HE, Systeme mit 2-3 GR-Modulen...
- Seite 13 Die Installation ist beschrieben im Punkt “Installation E:1-9” auf Seite 10. Montage / Demontage der Module sind beschrieben im Punkt “Montage / Demontage Gleichrichter, Controller und Abdeckungen E:” auf Seite 5 & Installationshandbuch • Flatpack S 48V, 1HE, Systeme mit 2-3 GR-Modulen...
-
Seite 14: Abmessungen Und Mindestabstände
Minimalabstand Breite=482,5 mm (19”) Flatpack-S-Stromversorgungs-System 1HE, 2 Gleichrichter, 2 Batterie-MCBs, 7 Last-MCBs H=44,5 mm (1HE) Befestigung im Schrank B:1-2 Nur im spannungsfreien Zustand montieren! ~M6 (4x) Schrank TPZ2 (4x) (T1) Installationshandbuch • Flatpack S 48V, 1HE, Systeme mit 2-3 GR-Modulen... - Seite 15 Schrank Ziehen Sie den Auszug mit der Verteilung in Wartungsposition (hängende Position) Anschluss des Ethernet Port D:1-2 ( Verriegeln des Displays 1 Flatpack S ) Power System Ethernet-Port des Controllers Installationshandbuch • Flatpack S 48V, 1HE, Systeme mit 2-3 GR-Modulen...
- Seite 16 Dieses Produkt ist CE-zertifiziert und erfüllt alle einschlägigen Normen und Richtlinien. www.eltek.com Headquarters: Eltek Anschrift: Gråterudveien 8, 3036 Drammen, Norway Phone: +47 32 20 32 00 Fax: +47 32 20 32 10...
