ANSCHLÜSSE

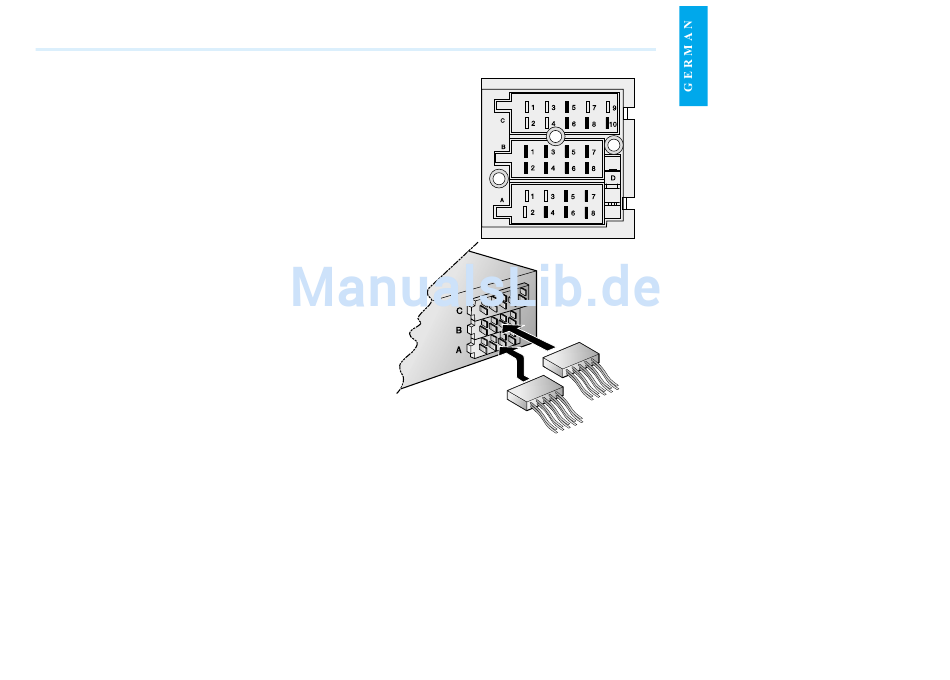

Die Pins des ISO-Steckers haben folgende Funktionen:
(Rückansicht )
A. ELEKTRISCHE ANSCHLÜSSE
4. Hauptstromversorgung +12V : GELB
5. +12V für Motorantenne
: BLAU
6. Dimmer : PINK
7. +12V Versorgung (über Zündschloß) : ROT
8. Masse : SCHWARZ
B. LAUTSPRECHER
1. +Rechts hinten : VIOLETT
2. - Rechts hinten: VIOLETT/SCHWARZ
3. +Rechts vorne: GRAU
4. - Rechts vorne: GRAU/SCHWARZ
5. +Links vorne : WEISS
6. - Links vorne : WEISS/SCHWARZ
7. +Links hinten : GRÜN
8. - Links hinten : GRÜN/SCHWARZ
C. ANDERE (OPTIONAL)
5. Masse
6. Steuerleitung für Leistungsverstärker (+12V )
8. Vorverstärker-Ausgang (RECHTS)
10. Vorverstärker-Ausgang (LINKS)
D. SICHERUNG
Hauptsicherung 10A
ACHTUNG! Das rote Kabel muß über das Zündschloß de s Autos
angeschlossen werden, da es sonst zu einer ungewollten
Entladung der Batterie kommen kann, wenn das Auto
längere Zeit nicht in Betrieb genommen wird.
