ANSCHLÜSSE

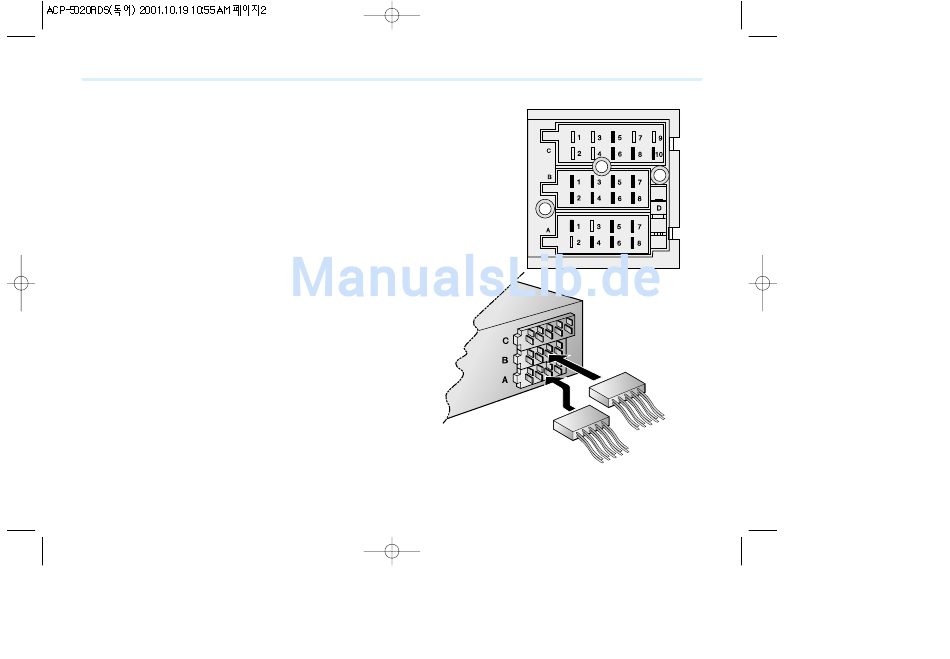

Die Pins des ISO-Steckers haben folgende Funktionen:
(Rückansicht )
A. ELEKTRISCHE ANSCHLÜSSE
4. Hauptstromversorgung +12V : GELB
5. +12V für Motorantenne
: BLAU
6. Dimmer
: PINK
7. +12V Versorgung (überZündschloß) : ROT
8. Masse : SCHWARZ
B. LAUTSPRECHER
1. (+) Rechts hinten : VIOLETT
2. ( -) Rechts hinten : VIOLETT/SCHWARZ
3. (+) Rechts vorne : GRAU
4. ( -) Rechts vorne : GRAU/SCHWARZ
5. (+) Links vorne
: WEISS
6. ( -) Links vorne
: WEISS/SCHWARZ
7. (+) Links hinten
: GRÜN
8. ( -) Links hinten
: GRÜN/SCHWARZ
C. ANDERE (OPTIONAL)
5. Masse
6. Steuerleitung für Leistungsverstärker (+12V )
8. Vorverstärker-Ausgang(RECHTS)
10. Vorverstärker-Ausgang(LINKS)
D. SICHERUNG
Hauptsicherung 10A
ACHTUNG! Das rote Kabel muß über das Zündschloß des Autos
angeschlossen werden, da es sonst zu einer ungewoll-
ten Entladung der Batterie kommen kann, wenn das
Auto längere Zeit nicht in Betrieb genommen wird.
2
