Promac 321PF Bedienungsanleitung
Inhaltszusammenfassung für Promac 321PF

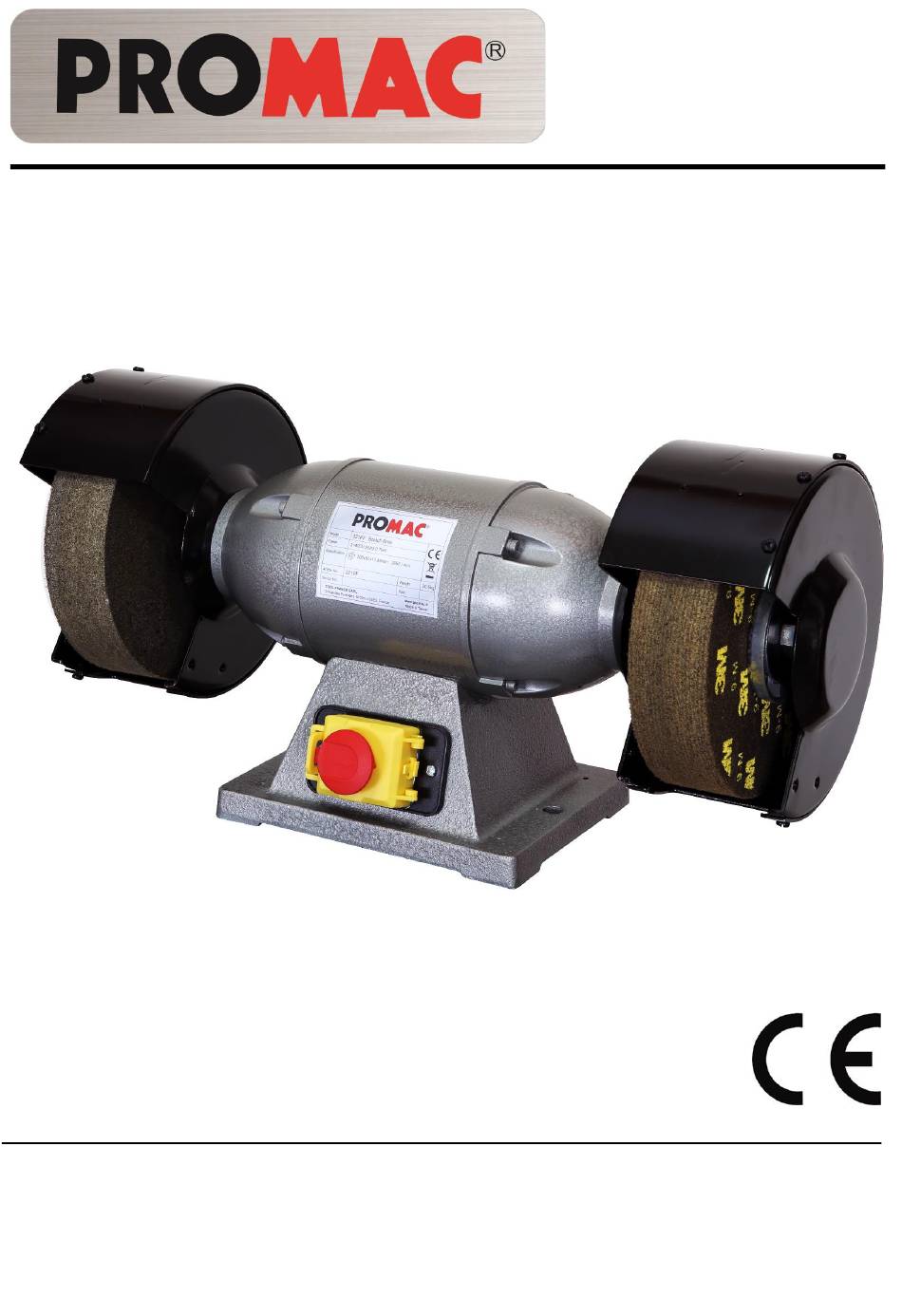

- Seite 1 09-2019 Poliergerät 321PF Bedienungsanleitung - DE France TOOL FRANCE SARL 9 Rue des Pyrénées, 91090 LISSES, France www.promac.fr...
- Seite 2 CE-Konformitätserklärung Déclaration de Conformité CE Product / Produkt / Produit: Polishing Machine Poliergerät Touret à polir 321PF Brand / Marke / Marque: PROMAC Manufacturer / Hersteller / Fabricant: TOOL FRANCE 9 Rue des Pyrénées, 91090 LISSES, France We hereby declare that this product complies with the regulations Wir erklären hiermit, dass dieses Produkt der folgenden Richtlinie entspricht...
-
Seite 3: Inhaltsverzeichnis
Handhabung der Maschine ......................7 Umgebungsbedingungen für die Installation .................. 7 Elektroanschluss / Trennen und Betrieb ..................7 Betrieb: ............................7 Elektrischer Schaltplan ........................8 Liste der elektrischen Komponenten ..................... 8 321PF - Explosionsdarstellung ...................... 9 321PF - Stückliste ........................10... -
Seite 4: Sicherheitsvorschriften Für Alle Elektrowerkzeuge
Sicherheitsvorschriften für alle Elektrowerkzeuge Lesen Sie die Bedienungsanleitung durch und machen Sie sich mit ihr vertraut. Lernen Sie die Anwendungen, Einschränkungen und möglichen Gefahren des Werkzeugs kennen. Alle Werkzeuge erden. Wenn das Werkzeug mit einem dreipoligen Stecker ausgestattet ist, muss es an eine Steckdose mit drei Kontakten angeschlossen werden. Der dritte Stift ist eine Erdung zum Schutz gegen versehentliche Stromschläge. - Seite 5 Vermeiden Sie gefährliche Bedingungen. Verwenden Sie Elektrowerkzeuge nicht in nassen oder feuchten Bereichen und setzen Sie sie nicht dem Regen aus. Halten Sie Ihren Arbeitsbereich sauber und gut beleuchtet. Verwenden Sie Elektrowerkzeuge nicht in Bereichen, in denen die Dämpfe von Lacken, Lösungsmitteln oder brennbaren Flüssigkeiten eine potenzielle Gefahr darstellen.
-
Seite 6: Bedienungsanleitung
Vielen Dank für das Vertrauen, das Sie uns mit dem Kauf Ihrer neuen Maschine entgegengebracht haben. Dieses Handbuch richtet sich an den Eigentümer und Betreiber eines PROMAC Poliergeräts und soll die Sicherheit bei Installation, Betrieb und Wartung gewährleisten. Bitte lesen Sie diese Bedienungsanleitung mit allen Anlagen aufmerksam durch. - Seite 7 - Staubmaske Daher sind die einschlägigen fachtechnischen Regeln sowie die folgenden Hinweise zu beachten. Tragen Sie keine Handschuhe. Vor Beginn der Montage- oder Betriebsarbeiten gesamte Bedienungsanleitung aufmerksam durchzulesen. Die Maschine ist so aufzustellen, dass genügend Platz für sicheres Arbeiten und zum Führen des Werkstücks vorhanden ist.
-
Seite 8: Restrisiken
Halten Sie Kinder und Besucher in einem Eine beschädigte oder abgenutzte Netzleitung sicheren Abstand zum Arbeitsbereich. ist unverzüglich auszutauschen. Lassen Sie eine laufende Maschine niemals Einstell- und Wartungsarbeiten an der Maschine unbeaufsichtigt! Bevor Sie den Arbeitsplatz nur durchführen, wenn die Maschine vom verlassen, schalten Sie die Maschine aus. -
Seite 9: Technische Daten
Technische Daten Modell 321PF Polierscheibenabmessungen (mm) 200 x 50 x 15,88 Motor (Leistung) 3~400V, 50Hz, 1,5A, 0,5kw, 0,5kw Drehzahl (U/min) 2850 Gewicht (Netto / Brutto) 17,5 / 19,5 kg Abstand zwischen Scheibenmitten (mm) Geräuschpegel (dB) -
Seite 10: Montage
Montage 1. Lösen Sie und entfernen Sie die Schraube 2. Abdeckung entfernen 3. Entfernen Sie die Schraube der Welle 4. Auswuchtflansch und Polierscheibe entfernen... -
Seite 11: Anzugs- Und Löserichtung
5. Anzugs- und Löserichtung Auswuchten der Scheibe Zu diesem Zweck muss die Befestigungsmutter der Scheiben festgezogen sein. Das Auswuchten erfolgt mittels zwei Auswuchtgewichte, welche auf dem Flansch montiert sind. Dies erfordert mehrere Einstellungsvorgänge durch Verschieben Positionen beiden Auswuchtgewichte auf dem Auswuchtflansch. So ist die Einstellung vorzunehmen: 1. -
Seite 12: Ständer (Option)
6. Es ist zu beachten, dass die Anpassungen der Auswuchtgewichte in jeder Phase der oben genannten Vorgehensweise begrenzt werden müssen. Ständer (Option) Ständer I Ständer II Pos.- Pos.- Beschreibung Beschreibung Standbein (vorne & hinten) Ständer Standbein (links & rechts) Bodenplatte Ständeraufsatz Sechskantschraube (M8x20L) Vierkantschraube (5/16"-18NCx5/8") -
Seite 13: Handhabung Der Maschine
Handhabung der Maschine Das Eigengewicht dieser Maschine beträgt ca. 40 kg inklusive Ständer. Das Gesamtgewicht der Maschine muss vor der Handhabung überprüft werden. Es ist ratsam, diese Maschine mit Hilfe von Hebezeugen aufzustellen. Umgebungsbedingungen für die Installation Der Arbeitsplatz muss gemäß den geltenden Vorschriften des jeweiligen Standorts ordentlich ausgeleuchtet sein. -
Seite 14: Elektrischer Schaltplan
Elektrischer Schaltplan Grenze der Ausrüstung Liste der elektrischen Komponenten Artikel Beschreibung & Funktion Technische Daten Anmerkung 400Vac, 10A (dreiphasig) CE, JD2 Magnetischer Schütz 230Vac, 10A (einphasig) Stecker für 250V, 16V (einphasig) Stromversorgung VCTF 4x0.75mm (dreiphasig) Kabel H05-VVF 3x0.75mm (einphasig) -
Seite 15: 321Pf - Explosionsdarstellung
321PF - Explosionsdarstellung... -
Seite 16: 321Pf - Stückliste
321PF - Stückliste Pos. Artikel Beschreibung Größe Menge 1 ....TS-2205301 ....Sechskantschraube ......3/16"x1-1/4" ........8 2 ....TS-2361051 ....Federscheibe ........M5........... 8 3 ....PM-321PF03 ....Support ..........Ø117 ..........2 4 ....BB-6204ZZ ....Kugellager ........6204ZZ ........... 2 5 .... - Seite 17 Environmental protection Protect the environment. Your appliance contains valuable materials which can be recovered or recycled. Please leave it at a specialized institution. This symbol indicates separate collection for electrical and electronic equipment required under the WEEE Directive (Directive 2012/19/EC) and is effective only within the European Union. Umweltschutz Schützen Sie die Umwelt! Ihr Gerät enthält mehrere unterschiedliche, wiederverwertbare Werkstoffe.
- Seite 18 Les CG peuvent être envoyées sur demande par poste ou par e-mail . TOOL FRANCE SARL se réserve le droit d'effectuer des changements sur le produit et les accessoires à tout moment. TOOL FRANCE 9 Rue des Pyrénées, 91090 LISSES, France www.promac.fr...
