Commend EM 6CA Kurzanleitung Seite 3

Axis Kameramodul EM 6CA
Axis Kameramodul EM 6CA für den Einbau in das Standardgehäuse EE 8108M und das Grundgehäuse
EE 8999M.
Achtung: Das Modul kann nicht im Erweiterungsgehäuse EE 8999S verwendet werden!

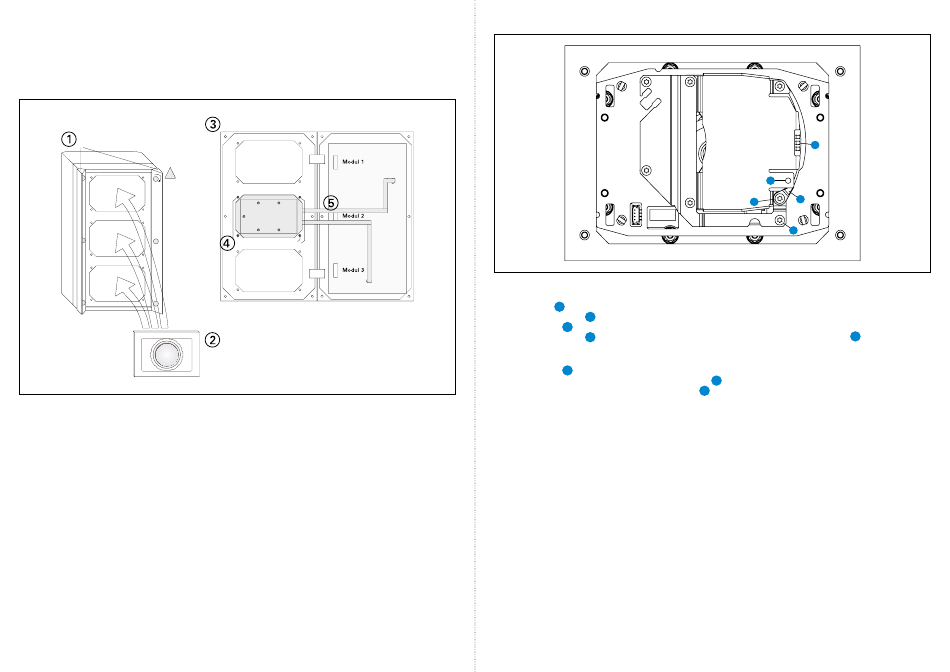

Montage
Stoßschutzleisten
abschrauben
max.
!
1,5 Nm
Lieferumfang
• Axis Kameramodul EM 6CA
• Ethernet-Kabel
• Anschlusskabel
• Beipackzettel
Sicherheitshinweise
• Dieses Gerät darf nur von ausgebildetem Fachpersonal installiert oder ersetzt werden (Geräteklasse:
ES2, PS2 nach IEC/EN 62368-1).
• Verwenden Sie für die Installation des Geräts nur die dafür vorgesehenen Werkzeuge.
• Verwenden Sie nur geschirmte Ethernet-Kabel.
• Stellen Sie vor Verwendung des Geräts sicher, dass alle Kabel korrekt angeschlossen und
unbeschädigt sind.
• Trennen Sie die Spannungsversorgung (PoE), bevor Sie Wartungsarbeiten am Gerät durchführen.
• Lassen Sie das Gerät vollständig auskühlen, bevor Sie Teile berühren.
• Nehmen Sie keine unbefugten Veränderungen am Gerät vor.
Gerät öffnen
Anschluss
Modul anschrauben
Modul von
vorne einstecken
Axis Elektronikmodul: Steuertaste
Steuertaste
Gehen Sie wie folgt vor, um die Steuertaste betätigen zu können:
1. Schraube (Torx T8) lockern.
1
2. Sicherheitshebel 2 nach außen drehen.
3. Steuertaste 3 drücken.
4. Sicherheitshebel 2 wieder in die ursprüngliche Position drehen und Schraube
Gehen Sie wie folgt vor, um die Kamera mit der Steuertaste auf die Werkseinstellungen zurückzusetzen:
1. Kamera von der Stromversorgung trennen.
2. Steuertaste 3 gedrückt halten und Stromversorgung wieder anschließen.
3. Steuertaste gedrückt halten bis die Status-LED
4. Steuertaste loslassen. Sobald die Status-LED
Achtung:
Bei einem Reset werden auch die Kameravoreinstellungen zurückgesetzt. Das Kamerabild muss nach
einem Reset manuell konfiguriert werden, da es sonst um 180° gedreht angezeigt wird.
PWR
STAT
4
NET
3
2
2
1 1 1
5
1
festschrauben.
4 orange leuchtet.
grün leuchtet, ist der Prozess abgeschlossen.
