WWW.SUEDMETALL.COM

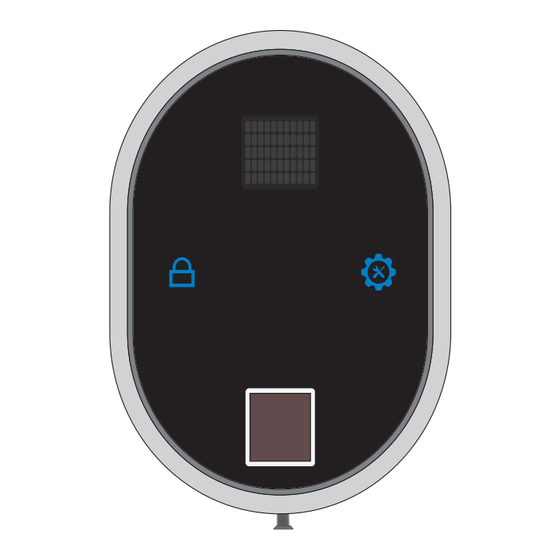

kabelloser Fingerprint
Bedienungsanleitung

Werbung

loading

Verwandte Anleitungen für Südmetall U-TOPIC

Inhaltszusammenfassung für Südmetall U-TOPIC

  • Seite 1 WWW.SUEDMETALL.COM kabelloser Fingerprint Bedienungsanleitung...
  • Seite 2 Display WIRELESS FINGERPRINT D E S i Taste #1 -Schloss In diesem Abschnitt finden Sie Details zur Installation und -Enter angezeigtes Element Verwendung des drahtlosen Fingerabdrucklesers. - Auswahl Bevor Sie Ihren Motorzylinder in Betrieb nehmen, sollten Sie zuerst die Einstellungen "Schließweg" und dann "Anzahl der Umdrehungen"...
  • Seite 3 6.1. INSTALLATION DES DRAHTLOSEN FINGERDRUCKLESERS Lösen Sie die Schraube der Rückplatte an der Unterseite des Lesers und trennen Sie die Packplatte vom Gerät. Führen Sie danach die folgenden Schritte aus: Schritt 1 Schritt 2 Setzen Sie das Gerät Setzen Sie die auf und ziehen Sie die D E S i Rückwand an die...
  • Seite 4 6.2. ERSTEN (MASTER) FINGERABDRUCK EINTRAGEN Der Fingerabdruckleser wird ohne Fingerabdruck im Speicher geliefert. Die ersten 3 Fingerabdrücke werden als Master- Fingerabdrücke akzeptiert und administrative Aktivitäten wie das Einlernen oder Löschen von Fingerabdrücken können nur mit Master-Fingerabdrücken durchgeführt werden. Die Master-Fingerabdrücke müssen sorgfältig ausgewählt werden. Nehmen Sie keine Kinderfinger oder Finger auf, die deformiert sind (oder sein können) als Masterfinger So registrieren Sie den ersten Fingerabdruck: - Berühren Sie das Gerät mit der Handfläche, um es aufzuwecken.
  • Seite 5 6.3. MENÜ EINSTELLUNGEN / ADMINISTRATION Über dieses Menü können Sie Einstellungen Ihres Motorzylinders ändern und administrative Tätigkeiten durchführen. Bevor Sie Ihren intelligenten Zylinder verwenden, sollten die Einstellungen "Anzahl der Umdrehungen" und "Schließweg" richtig eingestellt werden. Andernfalls kann es zu Schäden an der Mechanik des Geräts oder an Ihrem Schloss kommen. The menuitems and order is as follows: Display Function...
  • Seite 6 6.3.1. EINTRAGEN EINES NEUEN FINGERABDRUCKS (LERNEN oder EINTRAGEN) Wenn Sie einen neuen Fingerabdruck auf dem Lesegerät eintrage möchten, gehen Sie wie folgt vor: -Berühren Sie das Gerät mit Ihrer Handfläche, um es aufzuwecken. Auf dem Display erscheinen zwei Pfeile. Berühren Sie "Taste #2".
  • Seite 7 6.3.2.EINGETRAGENE FINGERABDRÜCKE EINZELN LÖSCHEN (DELETE) Wenn Sie einen eingelernten Fingerabdruck, dessen ID-Nummer Sie kennen, löschen möchten, gehen Sie wie folgt vor: - Berühren Sie das Gerät mit Ihrer Handfläche, um es aufzuwecken. Auf dem Display erscheinen zwei Pfeile. Berühren Sie "Taste #2". ADMIN wird angezeigt. - Legen Sie einen der Masterfinger auf das Lesegerät.
  • Seite 8 6.3.3. ALLE FINGERABDRÜCKE LÖSCHEN / FINGERABDRUCK-LESER ZURÜCKSETZEN (RESET) Wenn Sie alle eingelernten Fingerabdruckleser (einschließlich Master) löschen möchten, gehen Sie wie folgt vor: - Berühren Sie das Gerät mit Ihrer Handfläche, um es aufzuwecken. Es erscheinen zwei Pfeile auf dem Display. Berühren Sie "Taste #2".
  • Seite 9 6.3.4. EINSTELLEN DES MOTORZYLINDERS NACH DER DREHZAHL DES SCHLOSSES ZUM VERRIEGELN/ENTRIEGELN (DREHZAHL oder DREHZAHL) Um Ihren Motorzylinder nach der Drehzahl des Schlosses einzustellen, gehen Sie wie folgt vor: - Zunächst schließen Sie die Tür. - Berühren Sie das Gerät mit Ihrer Handfläche, um es aufzuwecken. Es erscheinen zwei Pfeile im Display. Berühren Sie "Taste #2". ADMIN wird angezeigt.
  • Seite 10 6.3.5. EINSTELLEN DER RICHTUNG DER VERRIEGELUNG NACH DER TÜR-ÖFFNUNGSWEISE (MOTOR oder D.HANDING) Um die Verriegelungsrichtung Ihres motorisierten Zylinders nach der Türhandhabung einzustellen, gehen Sie wie folgt vor: - Berühren Sie das Gerät mit Ihrer Handfläche, um es aufzuwecken. Auf dem Display erscheinen zwei Pfeile. Berühren Sie "Taste #2".
  • Seite 11 6.3.6. MELDEN DER GESAMTANZAHL DER EINGETRAGENEN FINGER (USER oder TOTAL FNGR) Um die Gesamtzahl der auf dem Lesegerät registrierten Finger zu erfahren, gehen Sie wie folgt vor: - Berühren Sie das Gerät mit Ihrer Handfläche, um es aufzuwecken. Auf dem Display erscheinen zwei Pfeile. Berühren Sie "Tast #2".
  • Seite 12 6.3.7. AKTIVIEREN ODER DEAKTIVIEREN DES SUMMERS (TON oder SUMMER) Sie können den Aktivierungston des Motorzylinders mit den folgenden Schritten deaktivieren (oder aktivieren): - Berühren Sie das Gerät mit Ihrer Handfläche, um es aufzuwecken. Auf dem Display werden zwei Pfeile angezeigt. Berühren Sie "Taste #2".
  • Seite 13 6.3.8. VERZÖGERTE VERRIEGELUNG (NIGHT oder DLYD.LOCK) Ihr Motorzylinder verfügt über eine verzögerte Verriegelungsfunktion, die sich 5 Sekunden, nachdem Sie die Verriegelungstaste am Motorzylinder gedrückt haben, selbst verriegelt. Wenn diese Funktion aktiviert ist, wird die Tür beim Verlassen des Hauses automatisch verriegelt, wenn Sie die Verriegelungstaste am Motorzylinder drücken und die Tür innerhalb von 5 Sekunden schließen. Sie können diese Funktion mit den folgenden Schritten aktivieren oder deaktivieren: - Berühren Sie das Gerät mit Ihrer Handfläche, um es aufzuwecken.
  • Seite 14 30 6.3.9. AUTOMATISCHE VERRIEGELUNG (MANUELL oder AUTO.LOCK) Ihr Gerät verfügt über eine automatische Verriegelungsfunktion, die sich 1Minute nach dem Entriegeln selbst verriegelt. Wenn Sie diese Funktion aktivieren, können Sie sicher sein, dass Ihre Tür immer verriegelt ist. Sie können diese Funktion mit den folgenden Schritten aktivieren oder deaktivieren: -Berühren Sie das Gerät mit Ihrer Handfläche, um es aufzuwecken.
  • Seite 15 6.3.10. EINSCHALTEN DES MOTORISIERTEN ZYLINDERS IN DEN NEUEN STEUERUNGSMODUS (R.LEARN oder U-ENROLL) - Berühren Sie das Gerät mit Ihrer Handfläche, um es aufzuwecken. Auf dem Display erscheinen zwei Pfeile. Berühren Sie "Taste #2". ADMIN wird angezeigt. - Setzen Sie einen der Masterfinger auf das Lesegerät. Zuerst wird "OK" und dann "LEARN" (oder "ENROLL") angezeigt. - Berühren Sie die "Taste #2", bis "R.LEARN"...
  • Seite 16 ANMELDEN EINES NEUEN (BENUTZER-) MOBILTELEFONS - Suchen Sie mit dem Telefon, das Sie an Ihrem motorisierten Zylinder anmelden möchten, in den Geschäften nach "Utopic". Laden Sie die Anwendung herunter, installieren und starten Sie sie. - Wählen Sie die gewünschte Sprache und legen Sie ein Passwort fest. - Schalten Sie den Motorzylinder in den Anmeldemodus, wie auf der vorherigen Seite beschrieben, und berühren Sie "+"...
  • Seite 17 6.3.11. LÖSCHEN ALLER ANGEMELDETEN STEUERUNGEN DES MOTORZYLINDERS MIT AUSNAHME DER MASTERSTEUERUNG (R.DELETE oder U-CLEAR) Um alle angemeldeten Steuerungen Ihres Motorzylinders zu löschen, gehen Sie wie folgt vor: - Berühren Sie das Gerät mit Ihrer Handfläche, um es aufzuwecken. Auf dem Display erscheinen zwei Pfeile. Berühren Sie "Taste #2".
  • Seite 18 6.3.12. MELDUNG DER ANZAHL DER ANGEMELDETEN STEUERUNGEN ÜBER SUMMERSIGNAL Ihr Motorzylinder kann die Anzahl der angemeldeten Steuerungen über das Summersignal melden. Führen Sie dazu die folgenden Schritte aus: - Berühren Sie das Gerät mit Ihrer Handfläche, um es aufzuwecken. Es erscheinen zwei Pfeile auf dem Display. Berühren Sie "Taste #2".
  • Seite 19 6.3.13. EINSTELLEN DER FALLENRÜCKZUGSPERIODE (NUR FÜR EINIGE MODELLE) (HOLD.TM oder LATCH RTR) Je nach Art Ihres Schlosses und der Verwendung müssen Sie die Zeitspanne einstellen, die der Motorzylinder die Falle des Schlosses im Inneren hält, wenn er das Schloss entriegelt. Gehen Sie wie folgt vor, um den Zeitraum für den Fallenrückzug einzustellen: - Berühren Sie das Gerät mit Ihrer Handfläche, um es aufzuwecken.
  • Seite 20 6.4. ANWENDUNG Bevor Sie Ihren Motorzylinder verwenden, sollten Sie "Schließweg" und "Anzahl der Umdrehungen" entsprechend dem Schloss einstellen, das mit dem Motorzylinder verwendet werden soll. 6.4.1. ENTRIEGELN UND ÖFFNEN DER TÜR Berühren Sie das Gerät mit Ihrer Handfläche, um es aufzuwecken und legen Sie einen eingelernten Finger auf den Sensor. Die Fingerabdruck-ID wird angezeigt und der Motorzylinder entriegelt und öffnet die Tür.

  • Seite 21: Wartung

    6.5. WARTUNG Sie können die Außenflächen mit einem weichen, leicht feuchten Tuch reinigen. Verwenden Sie dazu niemals scheuernde Chemikalien oder Wasser. Versuchen Sie nicht, Ihren Motorzylinder zu zerlegen. 6.5.1. LADEN IHRES MOTORZYLINDERS Wenn Sie nach dem Betrieb des Motorzylinders drei kurze Töne hören oder wenn die Drehgeschwindigkeit im Vergleich zur normalen Arbeitsgeschwindigkeit zu langsam ist, müssen Sie Ihren Motorzylinder laden.
  • Seite 22 6.5.2. ERSETZEN DER BATTERIE DES FINGERABDRUCKLESERS Wenn Sie die Meldung "BL" auf dem Display des Fingerabdrucklesers sehen, müssen Sie die Batterien ersetzen. Besorgen Sie sich 2x AAA Alkaline (oder 1,5V Lithium-Batterien) und führen Sie folgende Schritte aus: D E S i - Schraube der Rückwand abschrauben.
