ECA 30 / 31 für ECL Comfort 210 / 210B / 296 / 310 / 310B

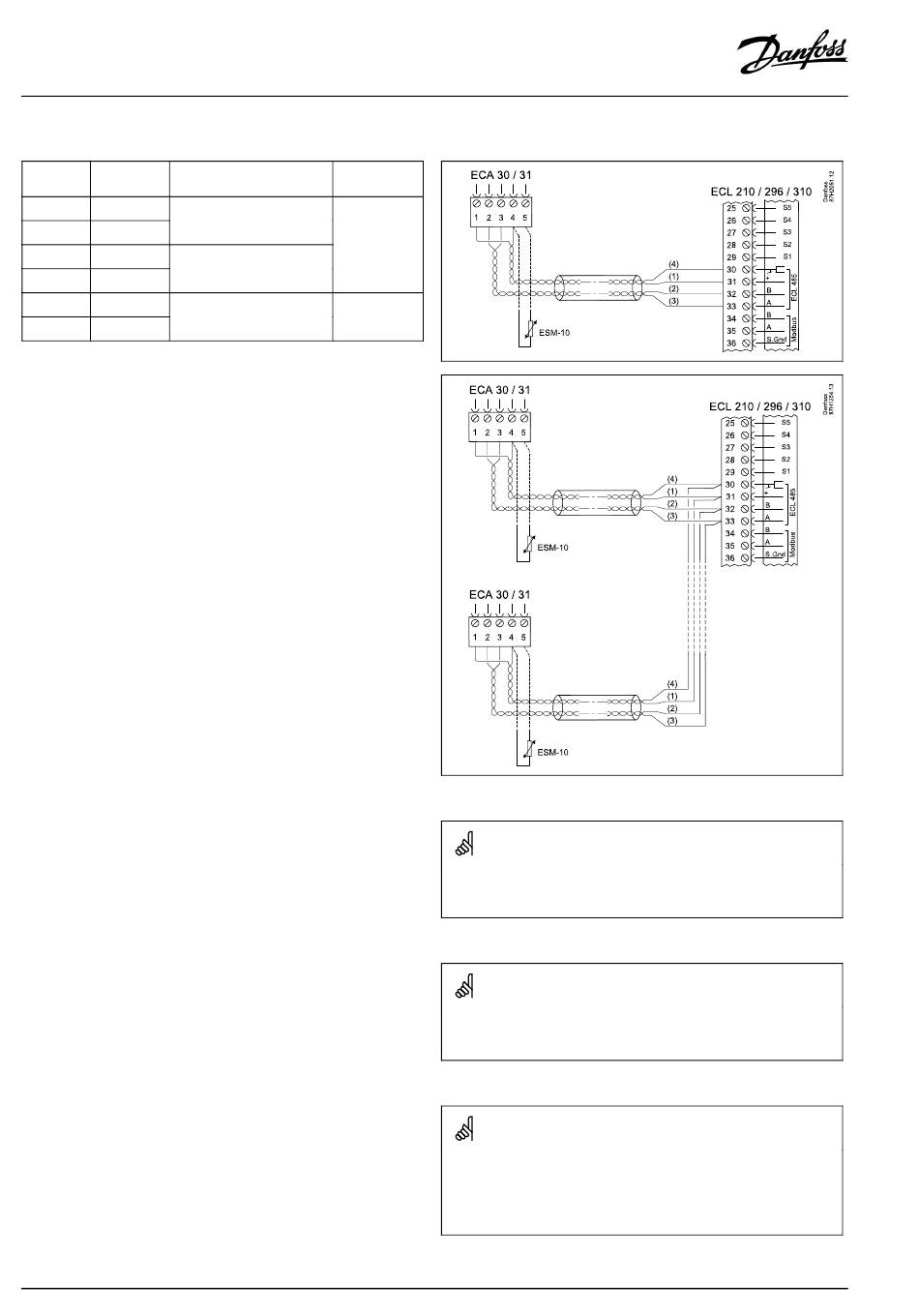

3.4.1 Elektrischer Anschluss der ECA 30/31

Klemme Klemme Beschreibung
ECL ECA 30/31
30 4
Verdrilltes Paar
31 1
32 2
Verdrilltes Paar
33 3
4
Externer Raumtempera-
turfühler *
5
* Nach dem Anschließen des externen Raumtemperaturfühlers
muss die ECA 30/31 aus- und wieder eingeschaltet werden.
Die Kommunikation mit dem ECA 30/31 muss im ECL Comfort
Regler unter „ECA Adr." eingerichtet werden.
Die ECA 30/31 muss ebenfalls entsprechend eingestellt werden.
Nach dem Einrichten der Applikation ist die ECA 30/31 nach
2 bis 5 Minuten betriebsbereit. Die ECA 30/31 zeigt einen
Fortschrittsbalken an.
18 | © Danfoss | 2021.05
Empfohle-
ner Typ
Kabel mit 2x
verdrilltem
Paar
ESM-10
Wenn die aktuelle Applikation zwei Heizkreise enthält, kann an jeden
Heizkreis eine ECA 30/31 angeschlossen werden. Die elektrischen
Anschlüsse sind parallel geschaltet.
An einen Regler ECL Comfort 310 oder an ein System bestehend aus
Führungsregler und Folgeregler ECL Comfort 210/296/310 können
maximal zwei ECA 30/31 angeschlossen werden.
ECA-Meldung:
„Gew. Applikation ECA Neu":
Die Software (Firmware) der ECA-Einheit ist nicht mit der Software
(Firmware) des Reglers ECL Comfort kompatibel. Bitte wenden Sie sich
an Ihren Danfoss-Händler.
