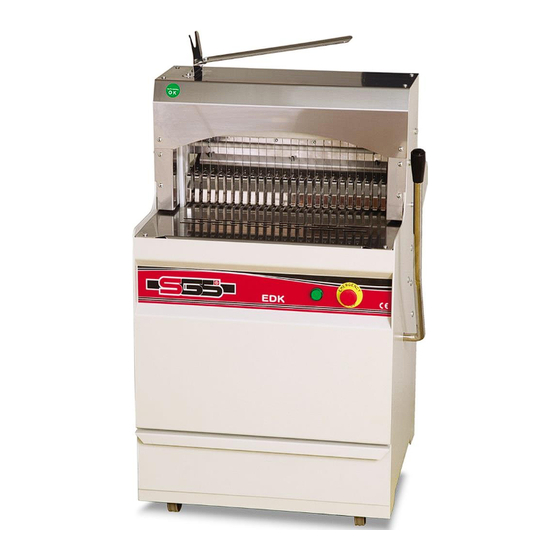

SGS ED 01 Bedienungsanleitung
Verwandte Anleitungen für SGS ED 01
Inhaltszusammenfassung für SGS ED 01
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Einleitung Technische Daten Maße Schaltplan Sicherheitssymbole Typenschilder Sicherheitshinweise Transport Bedienung Gebrauchsanweisung Reinigung und Wartung Garantiebedingungen 13-17 Ersatzteile-Liste & CE Zertifikat... -
Seite 3: Einleitung
Bevor Sie unseren Service kontaktieren, empfiehlt es sich, diese Anleitung genau durchzulesen. Viele Fragen lassen sich damit klären. SGS MUTFAK LTD. ŞTİ. ☞ Bitte lesen Sie diese Bedienungsanleitung vor dem ersten Gebrauch Ihres Gerätes. Jeder Nutzer, der das Produkt benutzt sollte diese Anleitung gelesen haben. Bei unsachgemäßer Nutzung entfallen jegliche Gewährleistungsansprüche. -
Seite 4: Technische Daten
Technische Daten MODEL ED 01 Außenmaße(x-y-z 65 x 82 x 110 65 x 72 x 110 65x65x70 Gesamtleistung 0,37 Kw 0,37 0,37 (KW) Spannung (V) Frequenz (Hz) 50/60 50/60 50/60 Schneideabständ 13-16-20 10-13-16-20 10-13-16 e (mm) Stromkabel 3 x 1,5... -
Seite 5: Maße
Maße Frontansicht Seitenansicht Produkt 65cm 110cm 82cm ED 01 65cm 110cm 72cm 65cm 65cm 70cm 3/17... -
Seite 6: Schaltplan
Schaltplan 4/17... -
Seite 7: Sicherheitssymbole
Sicherheitssymbole Erdung Erdung durch Einspeisung Strom Hitze SPANNUNGEN 230 V /50/60 Hz 380V -400V / 50/60 Hz 5/17... -
Seite 8: Typenschilder
Typenschilder 6/17... -
Seite 9: Sicherheitshinweise
Sicherheitshinweise 1. Das Gerät muss unter einer Lüftung betrieben werden 2. In der unmittelbaren Nähe des 7. Falls eine Verkleidung Geräts dürfen keine brennbaren vorgesehen wird, ist ein oder entzündlichen Flüssigkeiten Mindestabstand von 10cm zu gelagert oder verstaut werden. jeder Seite mit einer gesetzlichen z.B. -
Seite 10: Transport
Transport Vor dem Transport muss der Netzanschluss durch qualifiziertes Fachpersonal abgetrennt werden. Der Transport muss mit entsprechenden Trägern durchgeführt werden. Die Transportfahrzeuge müssen von qualifizierten Personen gefahren werden. Während dem Transport muss das Produkt mit dem originalen Verpackungssystem transportiert werden. Sollte das nicht möglich sein, müssen entsprechende Stützelemente benutzt werden, um das verrutschen der Ofenplatten zu verhindern, oder die Ofenplatten müssen herausgenommen und separat transportiert werden. -
Seite 11: Bedienung
Bedienung VORSICHT! : SCHALTEN SIE DAS GERÄT NICHT EIN BEVOR ES GEERDET WURDE! -------------------------1 1.Not-Stop ------------------------------2 2.LED Kontrolleuchte 3.Pako şartel ----------3 4.Bedienungsarm -----------------------------------------------------------------4 9/17... -
Seite 12: Gebrauchsanweisung
Gebrauchsanweisung 1. Schalten Sie das Gerät mit dem Hauptschalter (linke Seite) ein. 2. Ziehen Sie den Arm von der Maschine zu sich. 3. Platzieren Sie das Brot auf dem dafür vorgesehenen Platz. 4. Lassen Sie den Arm langsam los (das Brot wird somit geschnitten) Wichtig: - Legen Sie niemals lose Gegenstände auf oder in die unmittelbare Umgebung der Maschine... -
Seite 13: Reinigung Und Wartung
Reinigung und Wartung Für Reinigungs- und Wartungsarbeiten muss das Gerät vom Netz getrennt werden. Nach jedem Gebrauch überprüfen Sie bitte, dass keine Gegenstände im Produkt vergessen werden. Reinigen Sie die Oberflächen nach jedem Gebrauch gründlich. Reinigen Sie das Produkt mit einem angefeuchtetem Tuch. Bitte nutzen Sie die dafür empfohlenen Reinigungsmittel. -
Seite 14: Besonders Zu Beachten
Besonders zu Beachten ACHTUNG! : ANSCHLUSS DER GERÄTE DARF NUR VON FACHKRÄFTEN MIT ENTSPRECHENDEN ZERTIFIZIERUNGEN ERFOLGEN. BEI TECHNISCHEN PROBLEMEN IST NUR DER VON SGS BEAUFTRAGTE SERVICEPARTNER BERECHTIGT ETWAIGE REPARATUREN DURCHZUFÜHREN. FÜR REPARATUREN VON FREMDFIRMEN IST EINE VORHERIGE SCHRIFTLICHE GENEHMIGUNG ERFORDERLICH SOLLTEN DIE VORAUSSETZUNGEN NICHT EINGEHALTEN WERDEN ERLÖSCHEN JEGLICHE GEWÄHRLEISTUNGSANSPRÜCHE. - Seite 15 13/17...
- Seite 16 Brotschneidemaschine (EDK-ED-01) Nummer Name Hauptgehäuse Schublade Platte hinten Platte vorne Treiber Druckkamm Treiberklappe Druckplatte Kasette Klinge Tütenhalter Spiegel exzentrische Riemenscheibe GÖZLÜK 6205 ZZ Kugellager UCFL204 Kugellager Mittelbett-Guss Mittelschaft Kasettenverbindungsschaft Mittlere Bettung unterstützung 6202 ZZ Kugellager Fahrbarer Schienenarm Fahrbarer Schinenfeder Fahrbarerer Schiene Kugellager Motor Druckblatt Kunststoff Schalter...
- Seite 17 15/17...
-
Seite 18: Brotschneidemaschine (Eds) Ersatzteile-Liste
Brotschneidemaschine (EDS) Ersatzteile-Liste Nummer Name Druckelement Linkes Gehäuse Rechtes Gehäuse Treiber Messerverbindungsschraube Hintere Platte Verbindung Fahrelement Messerverbindungsschraube(Obere) Treibertragstruktur Obere Verbindungsplatte Schwungsscheibe Kasettenplatte Klinge Blechplatte vorne Schublade Verbindungsplatte Messer Kasette Kasetten Verbindungsprofil Hinteregehäuse Treibersteurung Motorverbindungsplatte Hintere Platte Vordere Platte Mittlere Lagerung Druckfeder Treiberverbindungsplatte Treibertragstruktur... - Seite 19 17/17...
