6. Einbau Riementrieb und Ölversorgung Kompressor
Grundplatte montieren

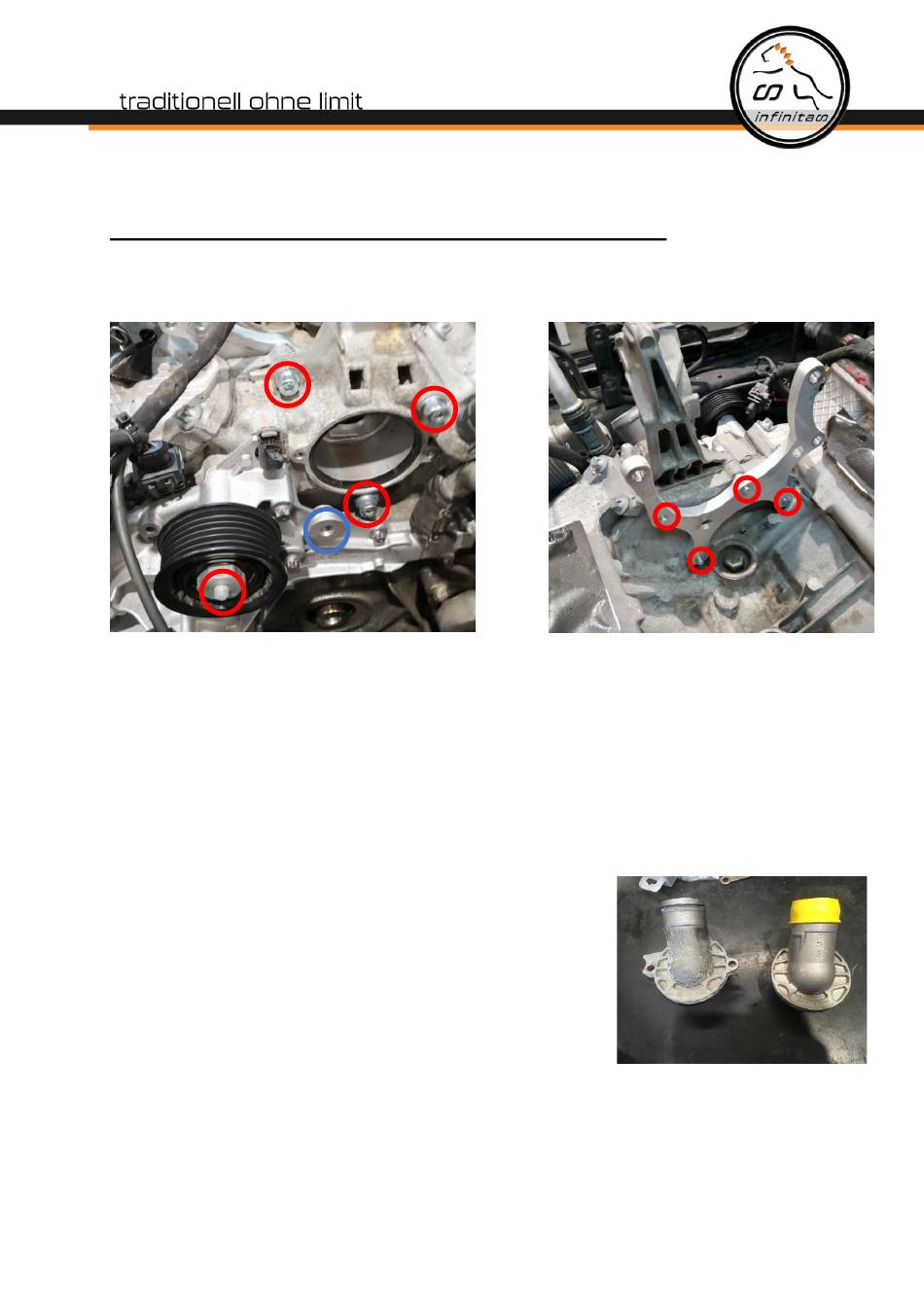

• Für die rot markierten 5 Schrauben müssen die Gewinde aus dem originalen
Motorblock ausgebohrt werden. Hierfür einen 8,5mm Bohrer verwenden.
• In die blau markierte Bohrung ein M10 Gewinde schneiden, Kernloch nicht
vergessen.
• Grundplatte mit allen Schrauben ansetzen
o Darauf achten, dass die Gewindestange der Umlenkrolle ca 1mm über
die Grundplatte übersteht
• Grundplatte vor endgültigem Anziehen nach (in Fahrtrichtung) links drücken
• Anschraubpunkte des Thermostats abschleifen.
(li voher, re nachher)
• Thermostat mit Blechhalter montieren, jedoch nur
mit reduziertem Drehmoment anziehen und mit
Loctite sichern, da der Blechhalter sich ab ca 8 Nm
verbiegt.
