MECrf
Betriebs-/Montageanweisung
Produktbeschreibung
Der TP RF Medienkoppler MECrf ist ein KNX RF Ready S-mode (RF1.R)
Router zum Verbinden von KNX RF Linie und KNX TP Linie, oder genauer, für
die Datenverbindung zwischen Geräten einer KNX RF Linie und der TP
Installation. Der MECrf stellt eine direkte Verbindung zu RF-Geräten her und
kann auch als Retransmitter verwendet werden. Betriebs- und Filterzustände,
Fehlfunktionen und fehlerhafte Kommunikation werden per LEDs angezeigt.
Der MECrf kann die weiterzuleitenden Telegramme sowohl topologisch als
auch gruppenorientiert filtern. Lange Telegramme mit bis zu 201 Byte APDU
werden unterstützt. Die Konfigurierung über die Nebenlinie ist abschaltbar.
Spezielle Funktionen zur Weiterleitung von Telegrammen sind verfügbar. Für
beispielsweise Inbetriebnahmen, kann die Filterung mit der Funktionstaste
kurzzeitig deaktiviert werden. Ein Tastendruck am Gerät genügt. Der MECrf
schaltet dann nach einer einstellbaren Zeitspanne automatisch wieder auf
Normalbetrieb zurück.
LEDs zeigen Betriebs- und Filterzustand, Fehlfunktionen und fehler-hafte
Kommunikation an. Extended Frames und lange Telegramme werden mit einer
APDU-Länge von bis zu 201 Byte unterstützt.
Die Anforderungen der Direktiven RED und RoHS sowie Standards für Wohn &
Gewerbebereiche als auch Industriebereiche werden erfüllt.
Hiermit erklärt die Apricum d.o.o., dass der Funkanlagentyp MECrf der
Richtlinie 2014/53/EU entspricht.
Der vollständige Text der EU-Konformitätserklärung ist unter der folgenden
Internetadresse verfügbar:
www.apricum.com/mecrf
Technische Angaben
Versorgung
Eingangsspannung:
Stromverbrauch:
Gehäuse
Maße (HxBxT):
KNX RF-Verbindung:
KNX Bus-Anschluss:
Gewicht:
Umgebungsbedingungen
Arbeitstemperatur:
Lagertemperatur:
Umgebende Feuchte:
RF-Daten
Frequenzbereich:
Sendeleistung:
RF-Reichweite:
Montage, Inbetriebnahme und Sicherheit
• Nach Anschluss an das KNX-Bussystem arbeitet das Gerät mit seinen
Standardeinstellungen wie vorgesehen
Warnung: Nicht an 230V anschließen. Das Gerät wird vom KNX-Bus
•
versorgt und benötigt keine zusätzliche externe Stromversorgung
• Das Gerät darf nur von einer Elektrofachkraft oder autorisiertem
Fachpersonal installiert und in Betrieb genommen werden
• Bei der Planung und Errichtung von elektrischen Anlagen sind die
einschlägigen Richtlinien, Vorschriften und Bestimmungen des
jeweiligen Landes zu beachten
• Nicht direkt auf metallische Schienen/Verbindungen montieren
• Bei Betrieb mindestens 20 cm Abstand zum menschlichen Körper,
leitenden Flächen und Gegenständen einhalten
• Die KNX-Buslinie, wie für alle üblichen KNX-Anschlüsse, mit
abisoliertem KNX-Buskabel und KNX TP-Klemme anschließen
• Beim Anschließen nicht die elektrischen Isolationen beschädigen
• Installation nur in trockener Umgebung
• Die Zugänglichkeit zum Gerät muss aus Gründen der Bedienbarkeit
und Inspektion stets gewährleistet sein
• Zum Konfigurieren die ETS verwenden
Version/Veröffentlichung: R1.6 / Dezember 2020
© 2001-2020 Apricum d.o.o.
Mažuranićeva 4, 21312 Podstrana, Hrvatska
Hier enthaltene Daten können sich ohne vorherige Ankündigung ändern. Apricum garantiert nicht die Richtigkeit und Vollständigkeit des Dokuments. Alle Rechte vorbehalten.
21...30 V DC SELV
10 mA
43 x 40 x 11 mm
RF-Antenne
KNX Klemme (rot/schwarz)
15 g
-5...45 °C
-10...70 °C
5...93 % (nicht-kondensierend)
868,3 MHz ± 300 kHz
+ 5.9 dBm
100 m

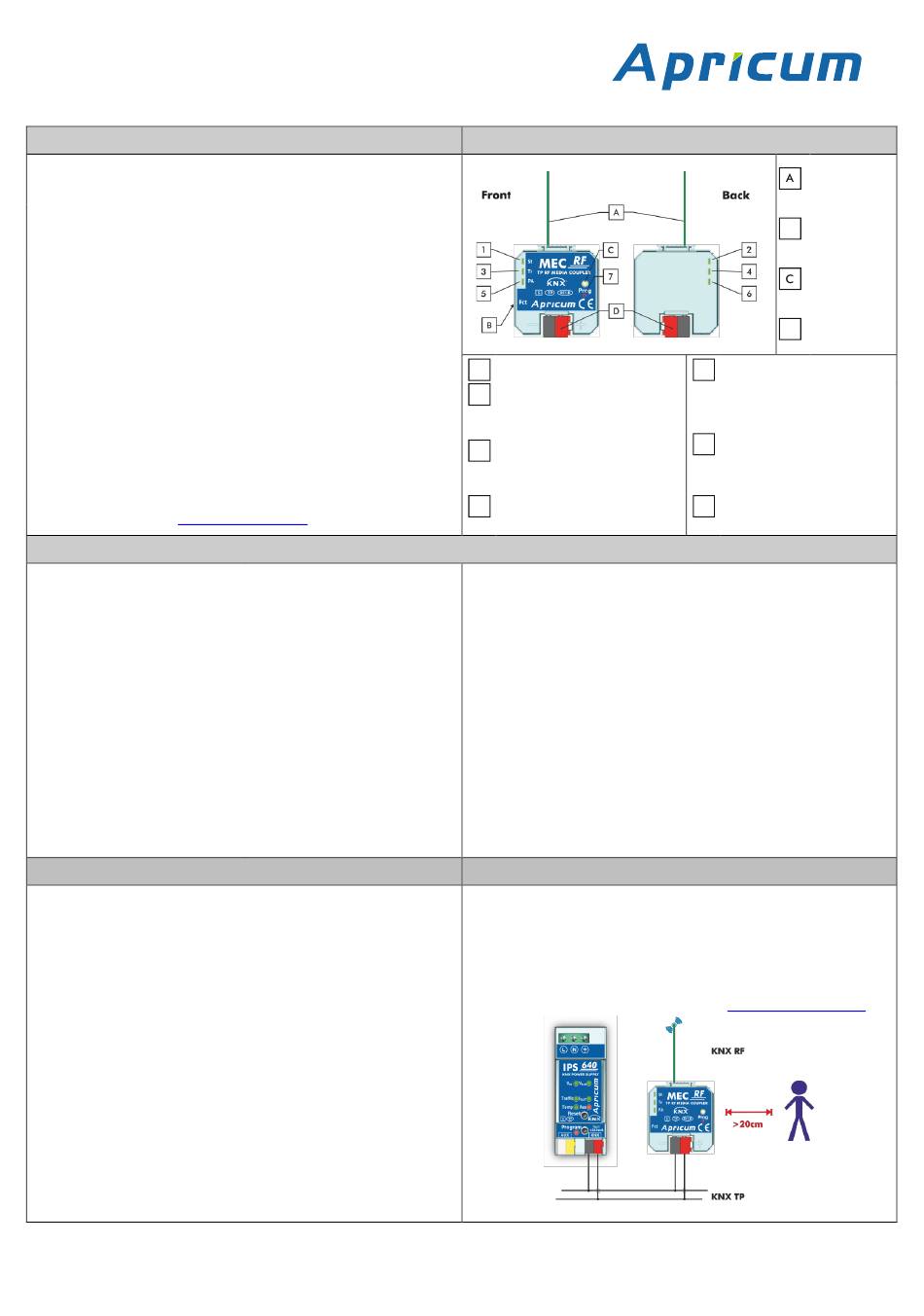

Anschlüsse, Tasten und LEDs
Busstatus KNX RF (Nebenlinie)
1
grün:
Nebenlinie OK
Busstatus KNX TP (Hauptlinie)
2
grün:
Hauptlinie OK
orange:
Manual-Funktion an
rot:
Keine TP-Verbindung
Telegrammverkehr KNX RF
3
grün (blinkend): Telegrammverkehr
Telegrammverkehr KNX TP
4
grün (blinkend): Telegrammverkehr
rot:
Übertragungsfehler
Elektrische Sicherheit
Verschmutzungsgrad (IEC60664):
Schutzart (IEC60529):
Schutzklasse (IEC61140):
Überspannungskategorie (IEC60664):
Freigabe (ISO/IEC14543-3):
CE Kennzeichnung
EU Direktiven:
Standards:
Installation und Wartung
• Das Gehäuse darf nicht geöffnet werden
• Gerät vor Feuchtigkeit, Schmutz und Beschädigung schützen
• Das Gerät ist wartungsfrei
• Wenn nötig, das Gerät mit einem trockenen Tuch reinigen
• Bei Beschädigung (bei Transport, Lagerung) darf keine Reparatur
vorgenommen werden; Gerät zurückschicken
• Konfiguration-Details und ETS-Datenbank:
RF-Antenne
Funktions-
B
taste
Programmier-
taste
KNX TP
D
Anschluss
Filter Physikalische Adressen
5
grün:
Filter aktiv
yellow:
Alle weiterleiten
orange:
Alle blockieren
<off>:
Einstellung für Haupt-und
Nebenlinie unterschiedlich
Filter Gruppenadressen
6
grün:
Filter aktiv
orange:
Alle weiterleiten
rot:
Alle blockieren
<off>:
Haupt-/Nebenl. untersch.
Programmier-LED
7
rot:
Programmier-Modus an
2
IP20
III
II
KNX-zertifiziert
RED
(2014/53/EU)
RoHS (2011/65/EU)
ETSI EN300220-1/-2
EN301489-1/-3
EN50581
EN50663
EN61000-6-2/-3
EN62368-1
EN62479
EN IEC 63044-5-2
www.apricum.com/mecrf
