Datalogic BASIC HOLDER Bedienungs- Und Installationsanleitung

IT
BASIC HOLDER™
Istruzioni di uso ed installazione
CARATTERISTICHE GENERALI
BASIC HOLDER è un sostegno per la collocazione di lettori di codici a barre
della famiglia QuickScan™ Desk. È un dispositivo facile da usare, che
garantisce un supporto sicuro dello scanner nei casi in cui è necessario
eseguire la scansione in modalità automatica "autosense".
UTILIZZO
Inserire il lettore nell'apposito supporto pistola come mostrato in Figura
1. Orientare il lettore fino al raggiungimento della posizione desiderata di
lettura dei codici a barre. L'orientamento della pistola è facilitato dalla
possibilità di flettere a proprio piacimento il tubo flessibile.
8
7
5
Figura 2
4
10
3 Figura 3
11
1
ASSEMBLAGGIO DI BASIC HOLDER
Per montare i componenti dello stand BASIC HOLDER, fare riferimento
alla Figura 2:
1. Posizionare la base di metallo (2) e la copertura plastica (3) assieme
con la base di metallo rivolta verso l'alto.
2. Inserire delle viti a testa piatta (1) tra la base di metallo e la copertura
plastica.
3. Avvitare il tubo flessibile (4) sulla base di metallo e sulla copertura
plastica come mostrato in figura 3. Assicurarsi di stringere salda-
mente.
4. Posizionare la copertura del tubo flessibile (5) in modo da coprire il
tubo flessibile.
5. Inserire la rondella elastica (6) nel perno filettato (7), situata nella
parte inferiore del supporto dello scanner (8).
6. Quando il supporto dello scanner è serrato, orientarlo nel position.
Note desiderato: il supporto dello scanner può essere posizionato
secondo le esigenze dell' u tente.
7. Selezionare l'appropriata etichetta barcode [ Laser o Imager (9)], ed
apporla nell'apposito spazio sulla copertura plastica.
INSTALLAZIONE
Riferirsi alla Figura 2 procedendo come di seguito:
Posizionamento con fissaggio:
1. 1. Assicurarsi che il BASIC HOLDER sia stato assemblato corretta-
mente.
2. Fissare la base del BASIC HOLDER alla superficie desiderata utiliz-
zando le tre viti in dotazione (10).
3. Regolare se necessario.
Posizionamento libero (privo di fissaggio):
1. Prendere i tre gommini anti-scivolamneto (11) e fissarli sulla parte
inferiore della copertura di plastica.
2. 2. Posizionare il BASIC HOLDER su qualsiasi superficie piana e rego-
lare se necessario.
FR
Instructions d'installation et d'utilisation
Figura 1
CARACTÉRISTIQUES GÉNÉRALES
BASIC HOLDER est un support pour le positionnement de lecteurs de
codes à barres de la famille QuickScan™ Desk. Ceci est un dispositif facile
d'utilisation, assurant une saisie ferme du scanner, lorsque la numérisa-
tion en mode détection automatique est exigée.
UTILISATION
Insérer le lecteur dans son support pistolet comme montré dans l'Image
1. Incliner le lecteur jusqu'à avoir atteint la position souhaitée de lecture
des codes à barres. L' inclination du pistolet est facilitée par la possibilité
de plier à son propre grés le tube flexible..
8
7
5
4
10
11
1
ASSEMBLAGE DU « BASIC HOLDER »
Afin d'assembler les pièces du « BASIC HOLDER », veuillez vous référer au
schéma Image 2 :
1. Placez la base métallique (2) sous le pied (3), la fraisure de la base
métallique orientée vers l'extérieur.
2. Placez des vis « à tête plate » (1) dans la base métallique et dans le
pied.
3. Vissez le support flexible (4) dans la base métallique et le pied en
vous assurant que le support flexible soit bien placé dans le pied
comme le montre le schéma Image 3. Vissez à fond.
4. Placez le cache support (5) sur le support flexible.
5. Insérer la rondelle élastique (6) dans la tige filetée (7), situé dans la
partie inférieure du support de scanner (8).
6. Vissez le support scanner au support flexible. Lorsque le support du
scanner est serrée, l' o rienter dans la position souhaitée. Note: le sup-
port du scanner peut être positionné en fonction de l' u tilisateur.
7. Sélectionnez le code-barres approprié [Laser ou Imager (9)], décollez
la partie autocollante puis placez-la sur le pied.
INSTALLATION
Veuillez vous référer au schéma Image 2 puis suivez les instructions
suivantes :
Fixation avec vis :
1. Assurez-vous que le BASIC HOLDER soit correctement assemblé.
2. Fixez la base du BASIC HOLDER à l'endroit souhaité avec les trois vis
fournies (10).
3. Ajustez selon vos besoins.
Fixation sans vis :
1. Décollez les trois gommes en caoutchouc (11) et placez-les sous la
plaque en métal.
2. Placez le BASIC HOLDER sur une surface plate et ajustez selon vos
besoins.
BASIC HOLDER™
Image 1
Image 2
3 Image 3
GB
USA
BASIC HOLDER™
Use and installation instructions
BASIC FEATURES
BASIC HOLDER is a bar code scanner holder, belonging to the QuickScan™
Desk family. It is an operator-friendly device, ensuring a secure grip of
the scanner when auto-sense scanning is required.
USE
Insert the scanner into the stand as shown in Figure 1. Adjust the scan-
ner to the desired position for reading bar codes by bending the flexible
tubing.
8
7
5
Figure 2
4
10
Figure 3
3
11
1

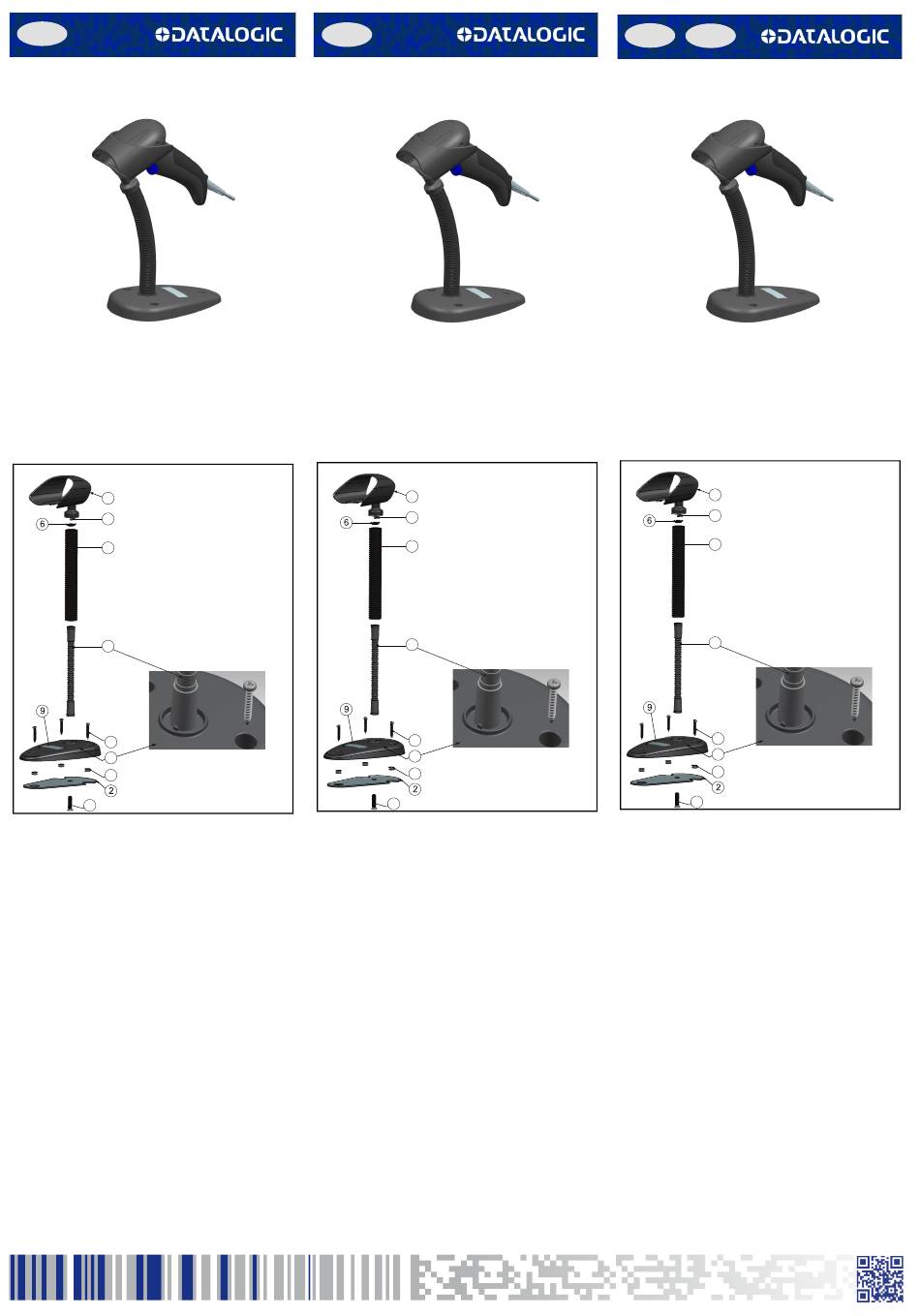

BASIC HOLDER ASSEMBLY
To assemble the components of the BASIC HOLDER, please refer to Fig-
ure 2:
1. Place the metal Base Plate (2) and the Base Cover (3) together with
the countersink in the Base Plate facing out.
2. Place the flat-head machine screw (1) through the Base Plate and
Cover.
3. Screw the Flex Tube (4) to the Base Plate and Cover, making sure the
notch in the Flex Tube aligns with the ribs in the Base Cover as
shown in Figure 3. Tighten firmly.
4. Place the Flex Tube Cover (5) over the Flex Tube.
5. Insert the elastic washer (6) in the threaded pin (7), located in the
bottom part of the Cup (8).
6. Screw the Cup to the Flex Tube. When the Cup is tightened, orient it
in the desired position. Note: The Cup may be positioned to suit the
user.
7. Select the appropriate bar code label [Laser or Imager (9)], peel off
the backing and affix to the recess in the Base Cover.
INSTALLATION
Refer to Figure 2, then continue as follows.
Attachment with screws:
1. Make sure that BASIC HOLDER is properly assembled
2. Fix the base of BASIC HOLDER to the desired surface with the three
screws provided (10).
3. Adjust as needed.
Freestanding:
1. Peel the three rubber pads (11) off the backing sheet and affix them
to the recesses in the bottom side of the Base Cover.
2. Place the BASIC HOLDER on any flat surface and adjust as needed.
Figure 1
