INSTALLATION DU DOSATRON (suite)
2 cas de figure :
1. Si le sens de l'eau du Dosatron est identique à votre installation :
Le montage peut s'opérer (
cf. ATTENTION // retirer la languette de la pile pour le
lecteur EC)

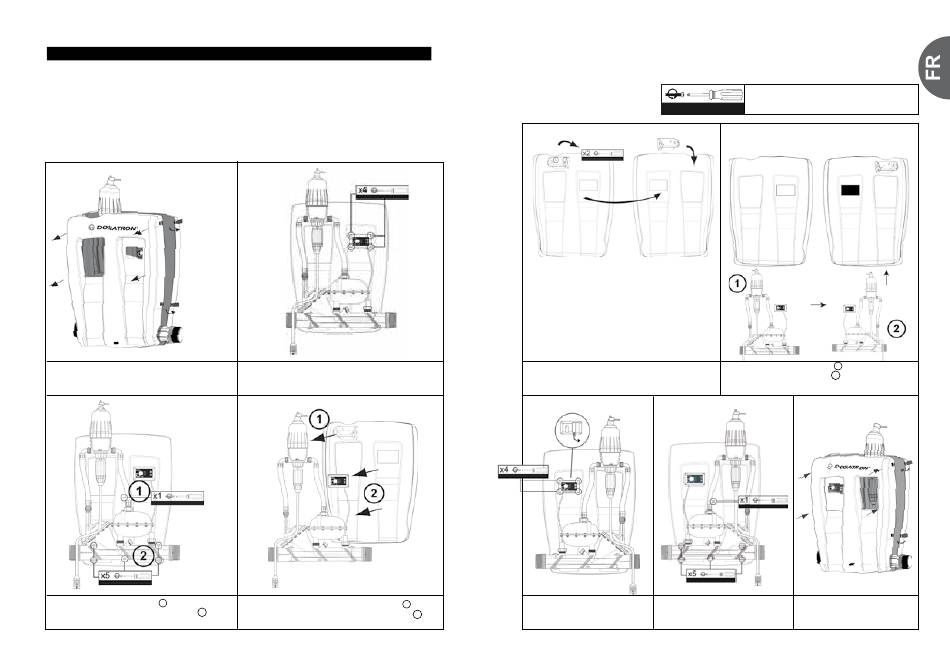

2. Si le sens de l'eau est inversé :
Ouvrir le coffret avec
grenouillères sur le côté
Dévisser le mélangeur
1
Dévisser le régulateur Dosatron 2
©
DOSATRON INTERNATIONAL / 17
Démonter le lecteur EC
Déclipser le doseur du support
1
Détacher les composants du coffret 2
Dévisser le support du coffret et le visser
sur l'autre partie du coffret. Inverser le
cache du lecteur EC
Fixer le lecteur EC sur le coffret Fixer le régulateur Dosatron
Retirer la languette de la pile Fixer le mélangeur sur le coffret
©
DOSATRON INTERNATIONAL / 18
Couple de serrage 1Nm soit 0,1Kg
Inverser les composants et remettre sur la
1
nouvelle face du coffret . La face arrière du
2
coffret devient face avant et inversement
Refermer le coffret
Monter le Dosatron comme
indiqué sur le Quick Start Up
