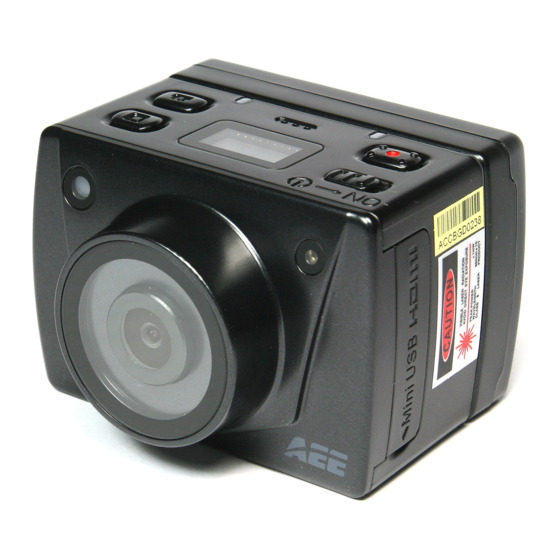

AEE SD21 Handbuch
Magicam
Inhaltsverzeichnis

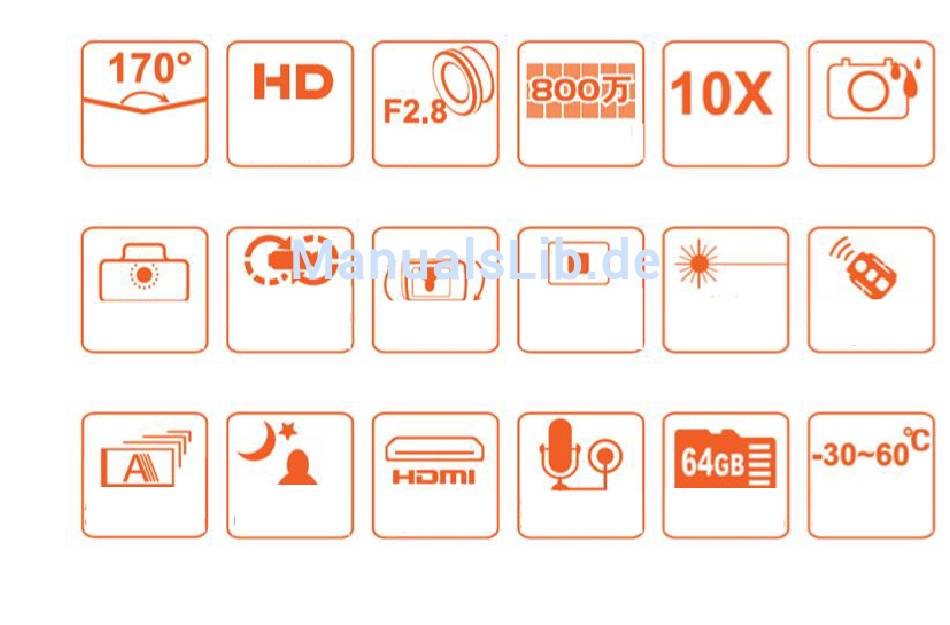

HD 10801/60 fps
o
170
Dynamische
Weitwinkel
HD-Aufnahme
Zyklische
Aufnahme
Stativanschluss
(optional)
Aufnahmen in
Automatische und
Dunkelheit
Daueraufnahme
8-Megapixel
Glasobjektiv
Aufnahmen
Unabhängige
o
180
Stopptaste bei
Drehung
Blendung
HDMI-Ausgang
2 Mikrofone und
externer Anschluss
Wasserdichtes
Digital-Zoom
Gehäuse (60m)
Fernbedienung mit
Laseranzeige
Clips und Laschen
Maximale
Temperaturbereich
Speichererweiterung
Breiter
Inhaltsverzeichnis
Verwandte Anleitungen für AEE SD21
Inhaltszusammenfassung für AEE SD21
- Seite 1 HD 10801/60 fps Wasserdichtes Dynamische 8-Megapixel Glasobjektiv Digital-Zoom Gehäuse (60m) Weitwinkel HD-Aufnahme Aufnahmen Zyklische Unabhängige Fernbedienung mit Aufnahme Stopptaste bei Laseranzeige Stativanschluss Clips und Laschen Drehung Blendung (optional) Breiter Aufnahmen in Automatische und Maximale HDMI-Ausgang 2 Mikrofone und Temperaturbereich Dunkelheit Daueraufnahme Speichererweiterung externer Anschluss...
-
Seite 2: Inhaltsverzeichnis
Inhalt Sicherheitshinweise ............................... 3 Einleitung ..................................4 Warrenty ..................................4 Überblick ..................................5 Schlüsselmerkmale ................................ 6 Überblick ..................................8 Bedienung und Installation ............................9 Vorbereitung ................................10 Parameter einstellen ..............................13 Bedienungshinweise ..............................19 Datei speichern und wiedergeben..........................30 Backup-Akku (D23) ..............................32 Netzteil .................................. -
Seite 3: Sicherheitshinweise
Sicherheitshinweise Bei der Benutzung der SD21 Videokamera beachten Sie bitte die folgenden Sicherheitshinweise: Lassen Sie die Videokamera nicht fallen, stoßen Sie sie nicht hart an und schütteln Sie sie nicht. Setzen Sie die Videokamera nicht starken Magnetfeldern aus. Setzen Sie die Videokamera nicht starken Funkwellen aus, beispielsweise einer Antenne. -
Seite 4: Einleitung
Einleitung Vielen Dank, dass Sie sich für die AEE SD21 Serie dieser kompakten HD-Videokamera entschieden haben, die folgende Schlüsselmerkmale besitzt: Ultrakompaktes Gehäuse Bedienerfreundliche Benutzeroberfläche Einfache Bedienung Landschaftsaufnahmen mit Stativ Überlegene Aufnahme dank dynamischer HD-Technologien, überraschende Videoqualität ... -
Seite 5: Überblick
Überblick Die SD21 Videokamera ist eine kompakte High-End HD-Kamera für professionelle Anwendungen. Sie bietet Ihnen die folgenden Funktionen: Branchenführende digitale HD-Aufnahmen. Speicherung von Tondaten. Bildanzeige in Echtzeit. Videoaufnahmen. Bildaufnahmen. Uhrzeitanzeige. Laseranzeige. Funk-Fernbedienung. ... -
Seite 6: Schlüsselmerkmale
Schlüsselmerkmale Die SD21 Videokamera hat folgende Schlüsselmerkmale: − 170° Ultraweitwinkel f/2.8 Objektiv. 1080P (1920x1080) 25 Bilder/Sekunde Spezielles HD-Objektiv zur Unterstützung von − 960P (1280x960) 25 Bilder/Sekunde 1080P, 1080i, 960P, 720P und 480P − 720P (1280x720) 50 Bilder/Sekunde Videoaufnahmen. − 720P (1280x720) 25 Bilder/Sekunde 8 Megapixel Aufnahmen in 3200x2400 −... - Seite 7 Mehrere Arten Sportzubehör für Videobilder. Sportaufnahmen. Funk-Fernbedienung der SD21 Videokamera für Stoßfest gegen mittlere Stöße und Schläge. Aufnahme, Stopp und Einzelbild. Pairing zur IP68 wassergeschütztes Gehäuse, wasserdicht Vermeidung von Störungen der Fernbedienung. bis 100 m und zwei Arten Rückplatten-Design. Unterstützt Wiedergabe und Löschen von Automatische Abschaltung zum Energiesparen, Dateien auf der Videokamera.
-
Seite 8: Überblick
Überblick 1. TFT-Bildschirm 2. Menü 3. Navigation aufwärts 4. Navigation 5. Navigation abwärts 6. Wiedergabe links 7. OK 8. TFT-Bildschirm 9. Aufnahme 10. Summer 11. SD-Kartenslot 12. Navigation rechts Verriegelung Handgelenkschlaufe 13. AV-Ausgang/ 14. Aufnahme 15. Video/Audio Anzeige 16. Ein/Aus 17. -
Seite 9: Bedienung Und Installation
Bedienung und Installation 1. SD21 Videokamera installieren Die SD21 Videokamera kann in der Hand gehalten oder auf ein Stativ geschraubt werden. Der Einsatz kann überall erfolgen, auch unter Wasser. SD21 Videokamera installieren 1. Setzen Sie den TFT-Bildschirm auf die 2. Setzen Sie die SD21 Videokamera in das wasserdichte Gehäuse. -
Seite 10: Vorbereitung
Vorbereitung Vor der Benutzung der SD21 Videokamera folgen Sie bitte den nachstehenden Schiritten: ① Schalten Sie die SD21 Videokamera ein und überprüfen Sie die Akkukapazität. Stellen Sie den Ein-/Ausschalter auf EIN. Die rote Anzeige leuchtet, die entsprechenden Symbole auf dem LCD-Display werden angezeigt und das System begibt sich in den Vorschaumodus. - Seite 11 USB-Modus: (USB-Modus) zeigt an, ob die Videokamera an einem Computer angeschlossen ist. Ist die Videokamera eingeschaltet und an einem Computer angeschlossen, so leuchtet das Symbol und die grüne Anzeige auf der linken Seite blinkt langsam. Ist die Videokamera nicht an einem Computer angeschlossen, dann wird das Symbol nicht angezeigt.
- Seite 12 Die microSD-Karte muss eine High-Speed-Karte sein. Vor der Video/Audioaufnahme und Aufnahme von Fotos formatieren Sie die microSD-Karte auf der SD21 Videokamera. Wurde die microSD-Karte in anderen Geräten benutzt, so muss sie auf der SD21 Videokamera neu formatiert werden.
-
Seite 13: Parameter Einstellen
Parameter einstellen Zum Einstellen der Parameter folgen Sie den nachstehenden Schritten: − Im Vorschaumodus drücken Sie M zum Aufrufen des Menüs. − Drücken Sie < oder > zur Auswahl der linken oder rechten Option im Menü. − Drücken Sie + oder – zur Auswahl der oberen oder unteren Option im Menü. −... - Seite 14 Das folgende Beispiel zeigt das gleiche Bild aus verschiedenen Blickwinkeln: Vergleich der gleichen Szene aus unterschiedlichen Blickwinkeln Breitbild Mittel Vorstehendes Bild haben Sie nur für 1080P oder 1080i HD-Videoaufnahmen und Fotomodus. Wählen Sie den Blickwinkel wunschgemäß. Bitrate: Dieser Parameter kann als Hoch ( ) oder Normal ( ) eingestellt werden.
- Seite 15 Diese Funktion ermöglicht die Aufnahme von Fotos aus einem beliebigen Winkel. The 180° Bilddrehung steht nicht für Aufnahmen in WVGA/100 fps und WVGA/120 fps zur Verfügung. Zeit anzeigen: Im Vorschaumodus drücken Sie M zum Aufrufen der Videoaufnahmeeinstellungen, hier wählen Sie Zeit anzeigen. Bei Einstellung auf EIN zeichnet die Videokamera automatisch Datum und Uhrzeit auf und zeigt beides unten rechts im Bild an.
- Seite 16 Parameter Kamera einstellen Auflösung: Wählen Sie die gewünschte Auflösung für die Aufnahme. Einstellung auf 3.0M, 5.0M oder 8.0M ist möglich. Einzelaufnahme: Bei Einstellung der Kamera auf Einzelaufnahme wird jeweils ein Bild beim Drücken des Auslösers erstellt. Kontinuierliche Aufnahme (drei): Beim Drücken des Auslösers werden nacheinander drei Aufnahmen erstellt. Auto kont.
- Seite 17 Taste gedrückt wird. Nach Ablauf der Zeit deaktiviert die D21 Videokamera den Eingang/Ausgang und begibt sich in den Stand-by-Modus. Während des Count-downs startet das System jeweils erneut, wenn eine Taste gedrückt wird. Im Stand-by-Modus startet die SD21 Videokamera wieder, wenn Sie Video, Den Auslöser oder Stopp drücken. Standardgemäß ist dieser Parameter auf AUS eingestellt.
- Seite 18 Sprache: Drücken Sie < oder > zur Auswahl von Englisch oder Traditionellem/Vereinfachtem Chinesisch. Datum/Zeit: Stellen Sie Uhrzeit und Datum zur Anzeige unten rechts im Bild ein. Formatieren: Wählen Sie Formatieren, um alle Dateien zu löschen. Hinweis: Ist keine Speicherkarte eingesteckt, dann formatiert die Videokamera den integrierten Speicher. Ist eine Speicherkarte eingesteckt, so formatiert die Videokamera die Speicherkarte.
-
Seite 19: Bedienungshinweise
1. microSD-Karte in SD21 Videokamera einsetzen Hinweis: Benutzen Sie eine hochwertige microSD-Karte, beispielsweise Transcend Klasse 10. 2. SD21 Videokamera einschalten Stellen Sie den Ein-/Ausschalter auf EIN, um die SD21 Videokamera einzuschalten. Die rote Anzeige leuchtet und die SD21 Videokamera begibt sich in den Vorschaumodus. Hinweis: a. - Seite 20 Aufnahmeschleife: Das System speichert automatisch alle 15 Minuten eine Datei (keine Einstellung gleichzeitig mit Pre-Video). Haben Sie einen D23 Backup-Akku, so kann die Videokamera kontinuierlich vier Stunden aufzeichnen, Audioprogramm für ca. sieben Stunden. Im WVGA/100 und WVGA/120 Modus unterstützt die Videokamera nicht die Zeitanzeige, Zoom und 180°...
- Seite 21 Einstellen des Intervalls auf AUS, 1, 2, 3, 5, 10, 20, 30 oder 60 Sekunden. Drücken Sie > und dann erneut OK, um das Menü zu verlassen. Drücken Sie M zum Verlassen der Kameraeinstellungen. Drücken Sie nun den Auslöser, um mit der SD21 Videokamera Bilder in den voreingestellten Intervallen aufzunehmen, bis Sie Stopp drücken.
- Seite 22 Videoaufnahmemodus zurückzukehren. b. Halten Sie Stopp für 2 Sekunden gedrückt, um die Videokamera auf nur Audio umzuschalten. 6. Datei wiedergeben Sie können aufgenommene Audio/Video- und Fotodateien auf der SD21 Videokamera wiedergeben. Zur Wiedergabe einer Datei folgen Sie den nachstehenden Schritten: –...
- Seite 23 – Wählen Sie (Videodateien), um eine aufgenommene Videodatei anzuzeigen. Wählen Sie (Fotodateien), um eine Fotodatei anzuzeigen. Wählen Sie (Video- und Fotodateien), um alle Video-, Audio- und Fotodateien anzuzeigen. Sind viele Dateien vorhanden, so dauert es einige Sekunden, bis die Videokamera das Vorschaumenü anzeigt. 1) Videodatei wiedergeben Bitte folgen Sie den nachstehenden Schritten: Im Videomenü...
- Seite 24 Während der Wiedergabe einer Fotodatei stehen Ihnen folgende Tasten zur Verfügung: Taste Beschreibung Taste Beschreibung Bild vergrößern. Bild verkleinern. Mit gedrückter Taste vergrößertes Bild Mit gedrückter Taste vergrößertes Bild nach unten auf dem Bildschirm nach oben auf dem Bildschirm verschieben, dann drücken Sie OK. verschieben, dann drücken Sie OK.
- Seite 25 7. Datei im Wiedergabemodus löschen, schützen und automatisch wiedergeben Im Wiedergabemodus drücken Sie M zum Löschen, Schützen und automatischen Wiedergeben einer Datei. 1) Datei löschen Im Video-, Foto- oder Video- und Fotomenü können Sie entsprechende Dateien löschen. Bitte folgen Sie den nachstehenden Schritten: Wählen Sie eine zu löschende Datei. Drücken Sie M zur Anzeige des Menüs.
- Seite 26 Videokamera. Sie können Start/Stopp Videoaufnahme, Foto, aus Stand-by-Modus einschalten und Laseranzeige ein/aus steuern. Jeden Betriebsschritt quittiert die SD21 Videokamera mit einem Signalton. Beenden Sie die Videoaufnahme oder schalten Sie die Laseranzeige mit der Fernbedienung aus, so gibt die SD21 Videokamera zwei Signaltöne ab.
- Seite 27 Im Stand-by-Modus drücken Sie Aufnahme, den Auslöser oder Stopp auf der Fernbedienung, um die SD21 Videokamera „aufzuwecken“. 9. SD21 aus dem Stand-by-Modus einschalten Die SD21 Videokamera begibt sich nach dem Einschalten standardgemäß in den Vorschaumodus. Erfolgt während der voreingestellten Stand-by-Zeit kein Befehl, so begibt sich das System automatisch zum Energiesparen in den Stand-by-Modus.
- Seite 28 Bei Bedienung über den TFT-Bildschirm können Sie die Bestätigungstöne wie folgt aktivieren oder deaktivieren. Drücken Sie im Vorschaumodus M auf der SD21 Videokamera. Dann drücken Sie > oder < zur Anzeige des Einstellungsmenüs. Drücken Sie + oder – und wählen Sie Warnton, um die Einstellungen vorzunehmen.
- Seite 29 Einfluss auf die Einstellungen Laser SYNC Video in „Fehler! Verweisquelle konnte nicht gefunden werden.“. 15. TFT-Bildschirm ein- und ausschalten Ist die SD21 Videokamera eingeschaltet, so halten Sie den Auslöser für 3 Sekunden gedrückt, um den TFT-Bildschirm ein- und auszuschalten. Der Auslöser auf der Fernbedienung kann den TFT-Bildschirm nicht ein- und ausschalten.
-
Seite 30: Datei Speichern Und Wiedergeben
1. Nach dem Anschluss eines Monitors über DMI-Kabel Fernseher wählen Sie die korrekte Eingangsquelle zur SD21 AV-Port HDMI-Port Fernseher Wiedergabe der Dateien von der SD21 Videokamera. HDMI -Port 2. Bei Anschluss eines AV-Kabels achten Sie bitte auf HDMI-Kabel die Farbcodierung der Kabel. -
Seite 31: Backup-Akku (D23)
Kapazität Ein/Aus 3. Akku laden Schließen Sie ein USB-Kabel an der SD21 Videokamera und am D23 Akku zum Laden an oder schließen Sie einen PC am D23 Akku über USB-Kabel an, wie in den nachstehenden Zeichnungen dargestellt. Der Backup-Akku ist... - Seite 32 Hinweis: 1. Trennen Sie den Backup-Akku nicht während des Betriebs ab. 2. Bei längerer Nichtbenutzung der SD21 Videokamera laden Sie den Akku alle 6 Monate, um die Lebenserwartung zu verlängern. 3. Ein Ladezyklus dauert ca. 2 Stunden mit dem Ladegerät.
-
Seite 33: Technische Spezifikationen
Technische Spezifikationen Technische Spezifikationen SD21 Videokamera Option Spezifikationen Option Spezifikationen Blickwinkel 170° 1080P 1920 x 1080P bei 25 fps Pixel 8 MP CMOS Sensor (3200 x 1080i 1920 x 1080i bei 50 fps 2400) Format für 960P 1280 x 960P bei 25 fps... - Seite 34 105 g (mit Bildschirm) Dateien 30 Minuten je Segment in Abmessungen 60 mm x 51 mm x 42 mm Normalaufnahme (B x H x T) 15 Minuten je Segment in Zyklusmodus...
-
Seite 35: Sicherheitshinweise Wasserdichtes Gehäuse
Sicherheitshinweise wasserdichtes Gehäuse Das wasserdichte Gehäuse ist eine Präzisionskomponente. Bitte beachten Sie die folgenden Sicherheitshinweise: Entfernen Sie nicht O-Ring, Tasten- und Objektivabdeckung. Hierdurch kann das Gehäuse undicht werden. Bewahren Sie das wasserdichte Gehäuse nicht in unmittelbarer Umgebung korrosiver Gase, starker Säuren oder Laugen auf. - Seite 36 Die SD21 Videokamera kann sich während des Betriebs erwärmen, das ist völlig normal. Benutzen Sie die SD21 Videokamera für längere Zeit nicht, so entfernen Sie den Akku und lagern Sie ihn ordnungsgemäß. Laden Sie den Akku alle 6 Monate, um beste Leistung zu garantieren.
- Seite 37 Nationales Mehrere patentierte Lieferung nach High-Tech-Unternehmen Technologien Europa, Amerika und Asien Vor der Benutzung des Geräts lesen Sie bitte die Bedienungsanleitung. Bewahren Sie die Anleitungen für späteres Nachschlagen auf.
