Bedienungsanleitung
MFE

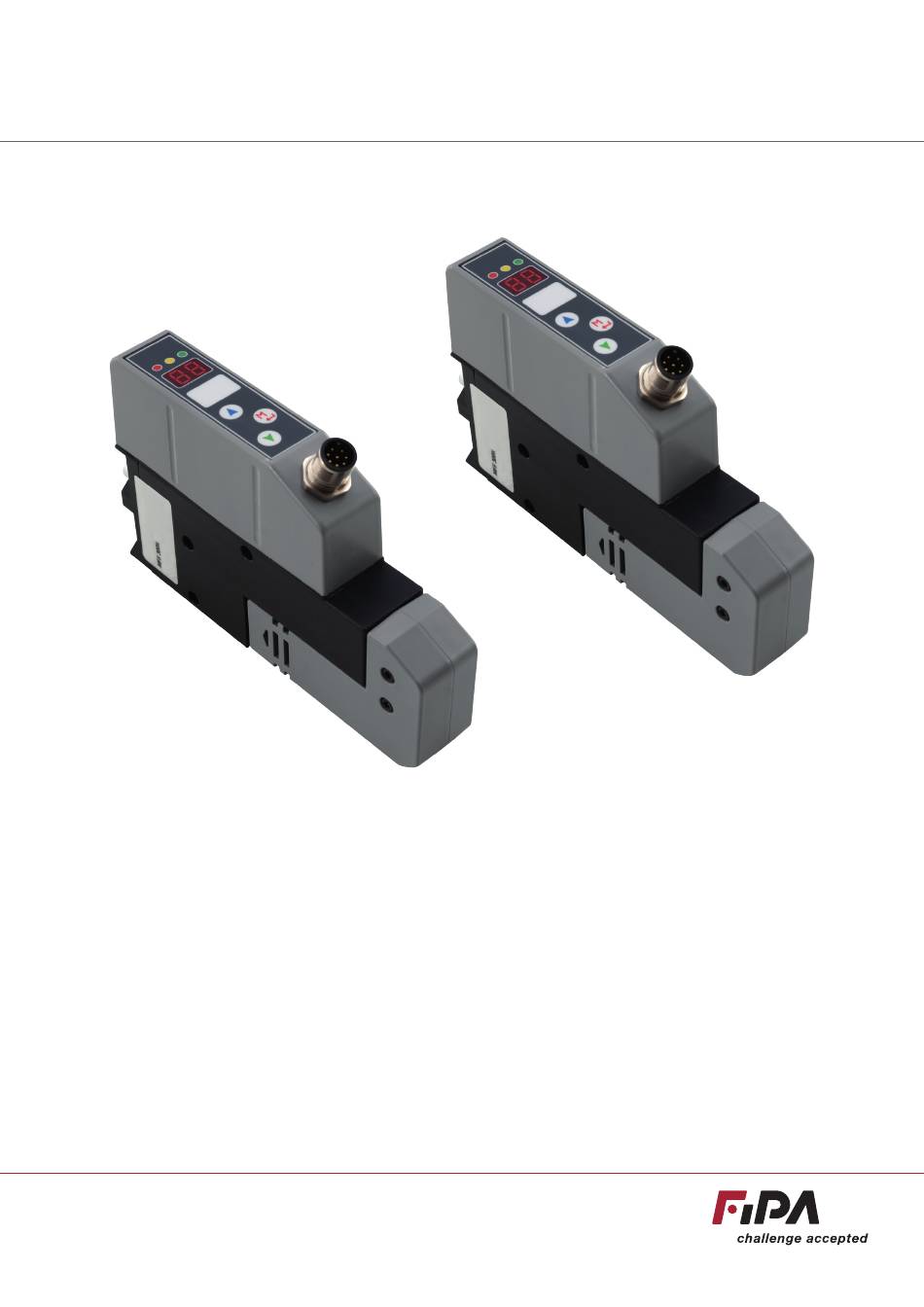

Kompakt-Ejektoren mit Luftsparautomatik

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für FIPA MFE

  • Seite 1 Bedienungsanleitung Kompakt-Ejektoren mit Luftsparautomatik...
  • Seite 2 MFE Kompakt-Ejektoren DE - Original...

  • Seite 3: Inhaltsverzeichnis

    MFE Kompakt-Ejektoren Inhaltsverzeichnis TechnIsche DaTen PoTenTIelle DrucklufTeInsParung ÜBerwachung funkTIonsweIse funkTIonen elekTrIscher anschluss ProgrammIerung LED-AnzEigEn manueller BeTrIeB fehlersuche DE - Original...

  • Seite 4: Technische Daten

    MFE Kompakt-Ejektoren TechnIsche DaTen wenn der ejektor außerhalb der unten angegebenen werte eingesetzt wird, kann das zu einer Beschädigung des systems oder der verwendeten Teile führen. elektrische Daten Parameter symbol grenzwerte anmerkung min. max. Versorgungsspannung [VDC] 19,2 26,4 Polarität verpolungsgeschützt...
  • Seite 5 D = 5-polig s = mit Schalldämpfer 200h = 145 Nl/min B = NO s = 8-polig 300h = 195 Nl/min 400h = 245 Nl/min Beispiel Artikelnummer: mfe-100h-a-s-s = 65 Nl/min, Funktionsweise NC, Anschluss M12 8-polig, mit Schalldämpfer DE - Original...
  • Seite 6 Anschlüsse. Die Grundplatten werden zum Aufbau von zwei bis fünf Ejektoren in beliebiger Größe geliefert. Die MFE Ejektoren werden auf der Anschlussplatte einfach mit den beigefügten Messing Nippeln im Ejektor oder in der Blindplatte verschraubt. Die beiliegenden O-Ringe legen Sie in die jeweilige Nut der Anschlussplatte und dann drücken Sie den Ejektor oder die...
  • Seite 7 Verteilerleisten Blindpla e G3/8 G3/8 G3/8 G1/4 G1/2 4x M8 (Ø 6,7) = Drucklu anschluss = Vakuumanschluss art.-nr. ausführung für mfe ejektoren anzahl Vakuumanschluss gewicht a [mm] B [mm] ejektoren mfe-man2 Verteilerleiste * G3/8 (x2) mfe-man3 Verteilerleiste * G3/8 (x3)
  • Seite 8 V = Vakuumanschluss Ejektor kein Vakuum erzeugt. Die MFE Ejektoren schalten in Kombination mit einer geeigneten externen Steuerung und einem Vakuumsensor die Luftzufuhr ab, wenn das voreingestellte Vakuumniveau erreicht ist. Das eingebaute Vakuumhalteventil hält das Vakuum im System aufrecht. In einem vollständig luftdichten System würde das Vakuumniveau über einen langen Zeitraum ohne Unterstützung durch den Ejektor gehalten werden.
  • Seite 9 MFE Kompakt-Ejektoren Halteventile sorgen für einen sicheren Betrieb So lange der Luftstrom durch den Ejektor fließt wird Vakuum erzeugt. Falls die Luftzufuhr unterbrochen wird, wie z.B. durch einen Kompressor Ausfall, wird kein Vakuum erzeugt. Das vorhandene Vakuum geht verloren und das Werkstück fällt unkontrolliert ab.

  • Seite 10: Potentielle Drucklufteinsparung

    MFE Kompakt-Ejektoren PoTenTIelle DrucklufTeInsParung unD ÜBerwachung vom auToVac mfe ejektor Vakuum % Oberer Schaltpunkt Unterer Schaltpunkt Ejektor in Betrieb (verbraucht Druckluft) Ejektor nicht in Betrieb (verbraucht keine Druckluft) Ejektor in Betrieb Das Ventil (2/2 NC) wird aktiviert und Vakuum wird erzeugt. Es bleibt so lange aktiviert, bis der gewünschte obere Schaltpunkt erreicht ist.

  • Seite 11: Überwachung

    MFE Kompakt-Ejektoren ÜBerwachung Das Steuersystem kann so programmiert werden, dass eine Kontrolle der Dichtheit des Vakuumkreises automatisch erfolgt. Falls das Magnetventil für die Druckluftzufuhr zu häufig aktiviert wird, deutet dies auf eine größere Leckage im System hin. 2. Lange Ruhezeit = dichtes System 1.

  • Seite 12: Funktionsweise

    MFE Kompakt-Ejektoren FUnKtiOnSWEiSE - nC 24 VDC zur Vakuumerzeugung 24 VDC zum Abblasen optional entsprechend der Konfiguration 0V/+24V Optional: Signal-/e zum Steuerungssystem, abhängig von der Konfiguration Druckluft Luftsparautomatik Der Ejektor, mit Werkstücken aus luftdichtem Material, einem passenden Steuersystem und Vakuumüberwachung, ermöglicht Druckluft Einsparungen von bis zu >95 %.
  • Seite 13 MFE Kompakt-Ejektoren FUnKtiOnSWEiSE - nO 24 VDC zur Vakuumerzeugung 24 VDC zum Abblasen optional entsprechend der Konfiguration 0V/+24V Optional: Signal-/e zum Steuerungssystem, abhängig von der Konfiguration Druckluft Ein normal offenes (NO) Magnetventil kann, da die Druckluftzufuhr bei einem Stromausfall vorhanden ist, Vakuum erzeugen und damit die Sicherheit des Systems erhöhen.

  • Seite 14: Funktionen

    MFE Kompakt-Ejektoren funkTIonen Funktion „AUtOVAC“ (ausgewählt mit Parameter u) normalfall ˃ Die Vakuumerzeugung wird durch einen Eingang von der externen Steuerung (+ 24V) gestartet ˃ Solange dieses Signal aktiv ist, verwaltet das Modul automatisch das Vakuumniveau, z.B. wenn das Vakuumniveau <65 % (Parameter c) ist, wird Vakuum erzeugt und wenn Vakuumlevel >70 % (Parameter e)erreicht ist, wird die Vakuumerzeugung geschlossen, um so viel Druckluft wie möglich...
  • Seite 15 MFE Kompakt-Ejektoren Modul / Valve Saver: (ausgewählt mit Parameter P) ˃ Die Funktion „Valve Saver“ ist verfügbar, um unnötigen inneren Ventilverschleiß zu vermeiden, z.B. durch abgenutzte / gebrochene Saugnäpfe. Wenn das Modul eine bestimmte Anzahl von „Abblasimpulse innerhalb ein Zyklus erreicht hat, stellt die Automatik vorübergehend ab und erzeugt ein andauerndes Vakuum.

  • Seite 16: Elektrischer Anschluss

    MFE Kompakt-Ejektoren elekTrIscher anschluss modell D, m12 5-polig modell s, m12 8-polig Zeitgesteuertes Abblasen ü ü Adaptives Abblasen ü ü Manuelles / externes Abblasen ü ü Rückmeldung, Vakuum OK / Abblasen OK ü ü Rückmeldung, Vorbeugende Wartung* ü * Signal bei Abweichung der Vakuumversorgung, z.B. bei auftretender Leckage.
  • Seite 17 MFE Kompakt-Ejektoren auToVac manuVac Vakuumniveau Eingangssignal: Start Ausgangssignal: Vakuumgrenze erreicht und klar zum abblasen Ausgangssignal: „Vorbeugende Wartung“ Option 1 Ausgangssignal: „Vorbeugende Wartung“ Option 2 Eingangssignal: Abblasen los Vakuumniveau Eingangssignal: Start Vakuumniveau Ausgangssignal: Vakuumgrenze erreicht und klar zum abblasen DE - Original...
  • Seite 18 MFE Kompakt-Ejektoren auToVac manuVac Vakuumniveau Ausgangssignal: „Vorbeugende Wartung“ Option 1 Vakuumniveau Ausgangssignal: „Vorbeugende Wartung“ Option 2 Vakuumniveau Eingangssignal: Abblasen los DE - Original...

  • Seite 19: Programmierung

    MFE Kompakt-Ejektoren ProgrammIerung Parametername Parameterwert Parameter Beschreibung (wird im Display angezeigt) Signalgrenze, minimales Vakuum (Standard - 60 %) AUTOVAC und MANUVAC Grenzwert für das Zuschaltung (Standard - 65 %) AUTOVAC Grenzwert für Ausschalten (Standard - 70 %) AUTOVAC Abblaszeit (Standard - 500ms, 100ms Schritte) AUTOVAC und MANUVAC Grenzwert für die Anzahl der Abblaszyklen (Standard - 2 Stück)
  • Seite 20 MFE Kompakt-Ejektoren Parametername grenzwert für mindestvakuum (Standard - 60 %). (wird im Display angezeigt) Wenn dieser Wert erreicht ist, wird ein Signal als Quittung ausgegeben, dass das Vakuumniveau erreicht ist. Muss niedriger als der Parameterwert c sein. AUTOVAC Parameterwert c...
  • Seite 21 MFE Kompakt-Ejektoren Parametername grenzwert für die zuschaltung der Vakuumerzeugung (Standard - 65 %) (wird im Display angezeigt) Wenn das Vakuumniveau gefallen ist und den Wert für die Vakuumzuschaltung erreicht hat, startet der Ejektor erneut mit der Vakuumerzeugung. Der Vakuumwert muss hierfür niedriger als der Parameterwert e und höher als der Parameterwert a sein.
  • Seite 22 MFE Kompakt-Ejektoren Parametername grenzwert für abschalten (Standard - 70%) (wird im Display angezeigt) Dieser Wert schaltet die Vakuumerzeugung des Ejektors ab. Der Wert muss höher als der Parameterwert c sein. AUTOVAC Parameterwert c Vakuumniveau Eingangssignal: Start Hauptfunktionen:  Modus / Eingabe / Zurück ˃...
  • Seite 23 MFE Kompakt-Ejektoren Parametername abblasdauer ( Standard – 500 ms, 100 ms Schritt) (wird im Display angezeigt) Gilt für automatisches Abblasen (U=11 und U=14) AUTOVAC Vakuumniveau Eingangssignal: Start Abblaszeit Hauptfunktionen:  Modus / Eingabe / Zurück ˃ Programmiermodus aktivieren Lang drücken >3s (gelbe LED) ˃...
  • Seite 24 MFE Kompakt-Ejektoren Parametername grenzwert für Vakuumzyklen, auToVac (Standard – 2 Stck) (wird im Display angezeigt) Nur für die Versionen D, S und R, wenn Parameter L auf 2 Stck gesetzt ist. anzahl der nachfüllungen AUTOVAC (Standard 2 Stück) Signal bei der Anzahl der vorgesehenen Nachfüllungen...
  • Seite 25 MFE Kompakt-Ejektoren Parametername zeitbegrenzung bis zum Erreichen des Vakuumniveaus, MAnUVAC (wird im Display angezeigt) (Standard – 2000 ms, 100ms/Schritt) Gilt nur für die Versionen D, S und R wenn Parameter L auf 1 steht. MANUVAC Vakuumniveau Eingangssignal: Start Ausgangssignal: „Vorbeugende Wartung“...
  • Seite 26 MFE Kompakt-Ejektoren Parametername Vorbeugende Wartung „Feedback“ - Modus (Standard -1) (wird im Display angezeigt) Verfügbar für Model s MANUVAC: L = 1 (Option 1) AUTOVAC: L = 1 (Option 1) alternative L = 2 (Option 2) Hauptfunktionen:  Modus / Eingabe / Zurück ˃...
  • Seite 27 MFE Kompakt-Ejektoren Parametername Modul „Valve Saver“, AUtOVAC (Standard – 0, 0 = Nein, 1 …99 = Ja) (wird im Display angezeigt) Modul / Valve Saver: Die Funktion „Valve Saver“ ist verfügbar, um unnötigen inneren Ventilverschleiß zu vermeiden, z.B. durch abgenutzte / gebrochene Saugnäpfe. Wenn das Modul eine bestimmte Anzahl von "Abblas Zyklen“...
  • Seite 28 MFE Kompakt-Ejektoren Parametername (wird im Display angezeigt) Besonderheiten „Parameter U“ Modifizierbare Modulfunktion, auToVac mit: ˃ Adaptiv Zeit – und Vakuum gesteuertes Abblasen (U = 11 ˃ Zeit gesteuertes Abblasen (U = 12) ˃ Eingangssignal: Abblasen los (U = 13) Verfügbar für Version D und S Modifizierbare Modulfunktion, manuVac mit: ˃...

  • Seite 29: Led-Anzeigen

    Maßnahme: Ändern Sie die falschen Parameterwerte auf a, c oder e. falscher anzeigewert ˃ Wenn auf dem Display ein Wert angezeigt wird, während sich der MFE im Ruhezustand befindet können Sie die Anzeige so regeln, das der Wert „0“ angezeigt wird ˃...

  • Seite 30: Manueller Betrieb

    MFE Kompakt-Ejektoren manueller BeTrIeB Des eJekTors Zum Testen, zur Prüfung oder zur Inbetriebnahme Ein manueller Betrieb des Ejektors ohne Steuerung ist über die Funktionstasten möglich, es wird nur eine Spannungsversorgung (+24VDC/GND) benötigt. ˃ Den Betätigungsdruckknopf m  gedrückt halten, während die Spannungsversorgung hergestellt wird, danach den Druckknopf wieder loslassen.

  • Seite 31: Fehlersuche

    MFE Kompakt-Ejektoren fehlersuche fehler ursache maßnahme 1. Das Display ist eingeschaltet, Kontrollieren Sie, dass Druckluft am Druckluft anschließen aber der Ejektor funktioniert nicht Ejektor ansteht und kein Vakuum entsteht 2. Die Anzeige leuchtet auf Stellen Sie sicher, dass der richtige...
  • Seite 32 Hauptsitz: FIPA GmbH Freisinger Straße 30 85737 Ismaning / Deutschland Telefon +49 89 962489-0 +49 89 962489-11 info@fipa.com | www.fipa.com DE | Deutsch Original | 2021.04...
