Hama 00049097 Kurzanleitung

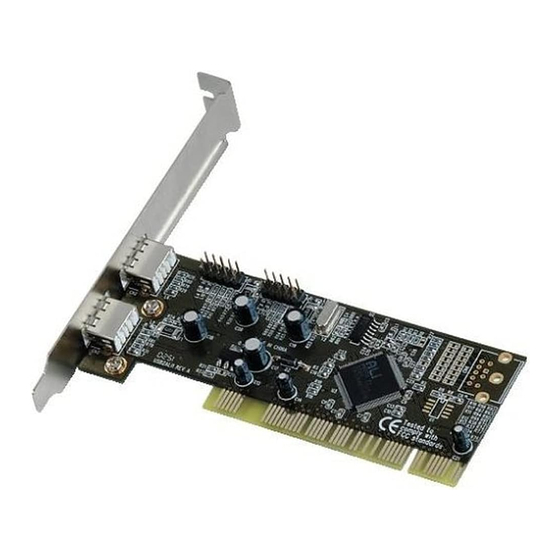

Kurzanleitung USB 2.0 2-fach Karte, PCI
Achtung: Bitte installieren Sie die mitgelieferte Software vor
dem Einbau der Karte !
Softwareinstallation
Installation unter Windows XP mit Service Pack 1
Bei Windows XP mit installiertem Microsoft Service Pack 1
(empfohlen) sind die Treiber bereits integriert und die Karte wird
automatisch installiert.
Falls dieser Service Pack 1 bei Ihnen noch nicht installiert sein sollte
gehen Sie bitte wie folgt vor:
1. Klicken Sie auf > Start > Programme > Windows Update.
2. Nun startet der Internet Explorer und baut eine Verbindung zu
dem Microsoft Update Server auf.
3. Folgen Sie den Anweisungen des Update Assistenten zum
Installieren des Windows XP Service Packs 1.
4. Nachdem Sie den Service Pack 1 downgeladen und installiert
haben müssen Sie den Rechner neu starten.
Zur Installation der Karte unter Windows XP ohne Service Pack 1
gehen Sie bitte wie unter Installation unter Windows 2000
beschrieben vor.
Installation unter Windows 2000:
Nachdem der Rechner gestartet hat legen Sie die mitgelieferte
Treiber CD ein. Klicken Sie auf > Start > Ausführen... > und
geben Sie „D:\Ali\M527X\setup.exe" ein (wobei D: u.U. durch den
Laufwerksbuchstaben Ihres CD-ROM Laufwerkes ersetzt werden
muss) oder klicken Sie auf > Durchsuchen... > und wählen Sie
den oben angegebenen Ordner und die Datei „Setup.exe" aus. >
OK > Next. Die Treiber für die Karte werden jetzt kopiert. >
Finish. Nun sind alle benötigten Treiber in Ihr Windows System
integriert und Sie können die Karte wie unter Hardware Installation
beschrieben einbauen.
Nach dem Einschalten wird die Karte automatisch installiert.
Wichtige Hinweise für Windows 2000:
Ob der Controller ordnungsgemäß installiert wurde, können Sie
unter Start > Einstellungen > Systemsteuerung > System >
Geräte-Manager nachsehen. Dort müssen folgende Einträge
mindestens einmal ohne gelben Ausrufezeichen vorhanden sein:
Universeller serieller Bus Controller
- ALi PCI to USB Enhanced Host Controller
- ALi PCI-zu-USB Open Host-Controller
- ALi PCI-zu-USB Open Host-Controller
- ALi PCI-zu-USB Open Host-Controller
- USB2.0 Root Hub
- USB-Root-Hub
- USB-Root-Hub
- USB-Root-Hub
Installation unter Windows 98 SE / Windows ME:
Nachdem der Rechner gestartet hat legen Sie die mitgelieferte
Treiber CD ein. Klicken Sie auf > Start > Ausführen... > und
geben Sie „D:\Ali\M527X\setup.exe" ein (wobei D: u.U. durch den
Laufwerksbuchstaben Ihres CD-ROM Laufwerkes ersetzt werden
muss) oder klicken Sie auf > Durchsuchen... > und wählen Sie
den oben angegebenen Ordner und die Datei „Setup.exe" aus.>
OK > Next. Die Treiber für die Karte werden jetzt kopiert. Bei
manchen Systemen erscheint nun die Meldung „Windows xx Qxx
Update. Do you want to continue?". Klicken Sie hier bitte auf >
Ja > Yes. Entfernen Sie nun bitte die Treiber CD aus Ihrem
Laufwerk und starten Sie Ihren Rechner durch klicken auf > Finish
> neu. Haben Sie bitte ein bisschen Geduld, da dieses je nach
Rechnerleistung etwas dauern kann. Nach dem Neustart sind alle
benötigten Treiber in Ihr Windows System integriert und Sie können
die Karte wie unter Hardware Installation beschrieben einbauen.
Bei Windows ME werden die Treiber nun automatisch installiert.
Zur Installation der Treiber unter Windows 98 SE gehen Sie bitte
wie folgt vor: Nach dem Einbau der Karte erscheint der Hardware-
Assistent. Klicken Sie nun bitte auf > Weiter > Weiter. Markieren
Sie in dem jetzt erscheinendem Fenster keines der angezeigten
Kästchen und klicken Sie auf > Weiter > Weiter > Weiter. Sie
werden nun u.U. dazu aufgefordert Ihre Windows CD einzulegen.
Tun Sie dieses und klicken auf > OK > OK > Fertig stellen. Nun
erkennt Windows noch ein weiteres Gerät > Weiter > Weiter >
Weiter > Weiter > Weiter > Fertig stellen.
Wiederholen Sie dieses noch einmal.
Jetzt werden von Windows die Treiber für die USB 2.0 Karte
eingerichtet. Danach können Sie die neuen USB 2.0 Anschlüsse
ohne weiteren Neustart verwenden.
All manuals and user guides at all-guides.com
Wichtige Hinweise für Windows 98SE / ME:
Ob der Controller ordnungsgemäß installiert wurde, können Sie
unter Start > Einstellungen > Systemsteuerung > System >
Geräte-Manager nachsehen. Dort müssen folgende Einträge
mindestens einmal ohne gelben Ausrufezeichen vorhanden sein:
Universeller serieller Bus Controller
-
-
-
-
-
-
-
-
Hardware Installation:
Um die Karte zu installieren, müssen Sie Ihren Computer öffnen.
Achten Sie daher unbedingt darauf, dass Sie Ihren Computer vom
Netz getrennt haben. Sollten Sie mit dem internen Aufbau Ihres
Computers nicht so sehr vertraut sein, lesen Sie bitte im Handbuch
Ihres Computers nach oder fragen Sie einen Fachmann.
1. Schalten Sie alle angeschlossenen Geräte und Ihren Computer ab.
2. Stecken Sie den PC aus bevor Sie mit der Installation beginnen.
3. Öffnen Sie die Abdeckung Ihres Computers.
Hinweis: Achten Sie darauf, dass statische Elektrizität sowohl die
Karte als auch Ihren Computer beschädigen kann. Entladen Sie sich
durch Berühren eines metallischen Gegenstandes.
4. Suchen Sie einen freien PCI-Einsteckplatz. Entfernen Sie das
5. Halten Sie die Karte an den Ecken der Platine und stecken Sie diese
6. Befestigen Sie die Karte mit der zuvor entfernten Slot-Blech-Schraube.
7. Schließen Sie das Gehäuse Ihres Computers und verbinden Sie ihn
8. Schalten Sie nun Ihren Rechner wieder ein.

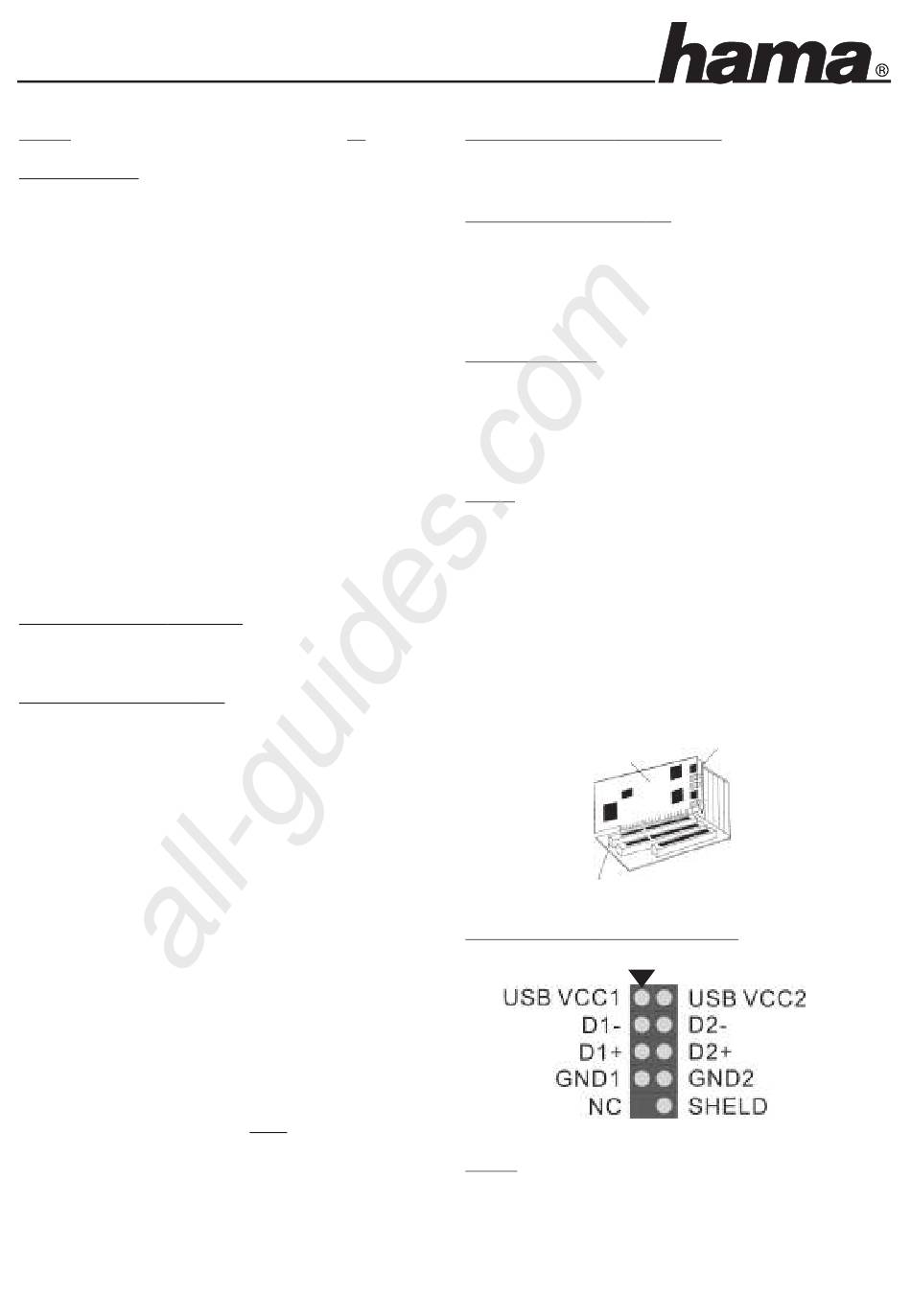

Pin Belegung der internen USB 2.0 Anschlüsse
Achtung: Möchten Sie die USB 2.0 2-fach Karte mit einem
anderen Betriebssystem verwenden als oben beschrieben wurde,
überprüfen Sie bitte zuerst ob im Service-Bereich unter
www.hama.de weitere Informationen oder Treiber zu diesem
Produkt zur Verfügung stehen.
ALi PCI to USB Enhanced Host Controller
ALi PCI/USB Open Host Controller
ALi PCI/USB Open Host Controller
ALi PCI/USB Open Host Controller
USB2.0 Root Hub
USB Stammhub (bzw. bei Win98SE: Root Hub)
USB Stammhub (bzw. bei Win98SE: Root Hub)
USB Stammhub (bzw. bei Win98SE: Root Hub)
Slot-Blech für diesen Steckplatz. Bewahren Sie die Schraube gut auf,
Sie benötigen sie später zum Befestigen der Karte.
in den freien PCI-Einsteckplatz. Drücken Sie die Karte nun vorsichtig in
den Einsteckplatz bis der Haltewinkel aufliegt und die vergoldeten
Steckkontakte vollständig im Steckplatz verschwunden sind.
wieder mit der Spannungsversorgung.
Karte
PCI
Slotblech
