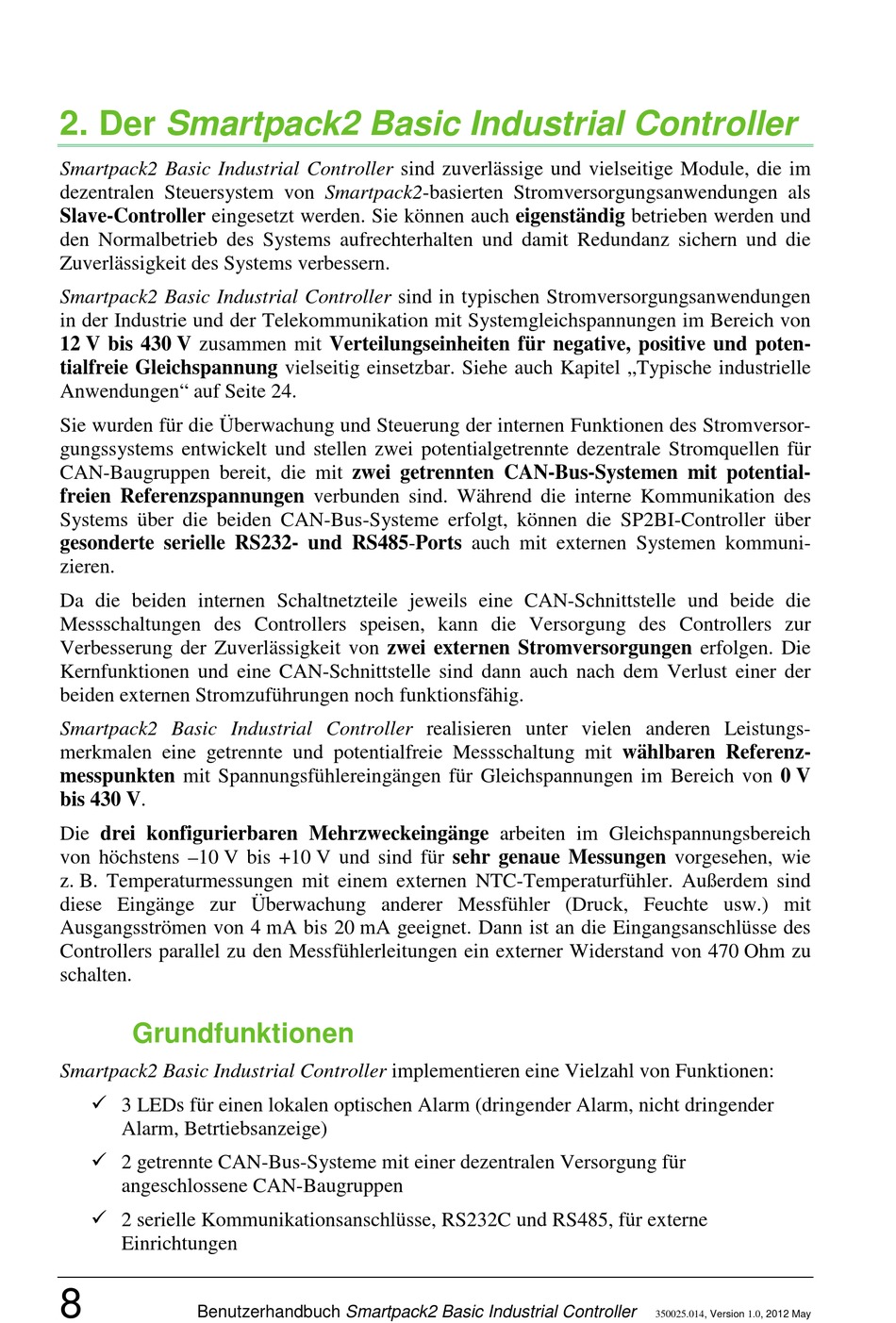

2. Der Smartpack2 Basic Industrial Controller

Smartpack2 Basic Industrial Controller sind zuverlässige und vielseitige Module, die im
dezentralen Steuersystem von Smartpack2-basierten Stromversorgungsanwendungen als
Slave-Controller eingesetzt werden. Sie können auch eigenständig betrieben werden und
den Normalbetrieb des Systems aufrechterhalten und damit Redundanz sichern und die
Zuverlässigkeit des Systems verbessern.
Smartpack2 Basic Industrial Controller sind in typischen Stromversorgungsanwendungen
in der Industrie und der Telekommunikation mit Systemgleichspannungen im Bereich von
12 V bis 430 V zusammen mit Verteilungseinheiten für negative, positive und poten-
tialfreie Gleichspannung vielseitig einsetzbar. Siehe auch Kapitel „Typische industrielle
Anwendungen" auf Seite 24.
Sie wurden für die Überwachung und Steuerung der internen Funktionen des Stromversor-
gungssystems entwickelt und stellen zwei potentialgetrennte dezentrale Stromquellen für
CAN-Baugruppen bereit, die mit zwei getrennten CAN-Bus-Systemen mit potential-
freien Referenzspannungen verbunden sind. Während die interne Kommunikation des
Systems über die beiden CAN-Bus-Systeme erfolgt, können die SP2BI-Controller über
gesonderte serielle RS232- und RS485-Ports auch mit externen Systemen kommuni-
zieren.
Da die beiden internen Schaltnetzteile jeweils eine CAN-Schnittstelle und beide die
Messschaltungen des Controllers speisen, kann die Versorgung des Controllers zur
Verbesserung der Zuverlässigkeit von zwei externen Stromversorgungen erfolgen. Die
Kernfunktionen und eine CAN-Schnittstelle sind dann auch nach dem Verlust einer der
beiden externen Stromzuführungen noch funktionsfähig.
Smartpack2 Basic Industrial Controller realisieren unter vielen anderen Leistungs-
merkmalen eine getrennte und potentialfreie Messschaltung mit wählbaren Referenz-
messpunkten mit Spannungsfühlereingängen für Gleichspannungen im Bereich von 0 V
bis 430 V.
Die drei konfigurierbaren Mehrzweckeingänge arbeiten im Gleichspannungsbereich
von höchstens –10 V bis +10 V und sind für sehr genaue Messungen vorgesehen, wie
z. B. Temperaturmessungen mit einem externen NTC-Temperaturfühler. Außerdem sind
diese Eingänge zur Überwachung anderer Messfühler (Druck, Feuchte usw.) mit
Ausgangsströmen von 4 mA bis 20 mA geeignet. Dann ist an die Eingangsanschlüsse des
Controllers parallel zu den Messfühlerleitungen ein externer Widerstand von 470 Ohm zu
schalten.

Grundfunktionen

Smartpack2 Basic Industrial Controller implementieren eine Vielzahl von Funktionen:
 3 LEDs für einen lokalen optischen Alarm (dringender Alarm, nicht dringender
Alarm, Betrtiebsanzeige)
 2 getrennte CAN-Bus-Systeme mit einer dezentralen Versorgung für
angeschlossene CAN-Baugruppen
 2 serielle Kommunikationsanschlüsse, RS232C und RS485, für externe
Einrichtungen
