SC2A1
EINPHASIGER 230 VAC ZWEI-DREHZAHL
TRANSFORMATORREGLER MIT TK UND START / STOPP
ACHTUNG
ACHTUNG
MIW-SC2A1-15-75-L25-DE-000 - 10 / 03 / 21
4.5 Falls zutreffend, schließen Sie die TK-Kontakte für die Überwachung des
thermischen Motorschutzes an die Motor-TK-Klemmen an. Standardmäßig
ist eine Brücke zwischen den TK-Klemmen vorhanden.
4.6 Verbinden Sie gegebenenfalls die Öffnerkontakte und Schliesserkontakte
für externe Schaltung oder Fernschaltung ON/OFF (EIN/AUS) (Klemmen
OC, CC).
4.7 Falls zutreffend, schließen Sie den Alarmausgang (Klemmen N, AL) an. Der
Alarmausgang wird aktiviert (230 VAC), wenn die TK-Überwachungsfunktion
eine Motorüberhitzung feststellt. Die maximale ohmsche Last beträgt 0,5 A.
Ein Schutzschalter / Trennschalter soll auf der Netzseite von allen Motorantrieben
installiert werden.

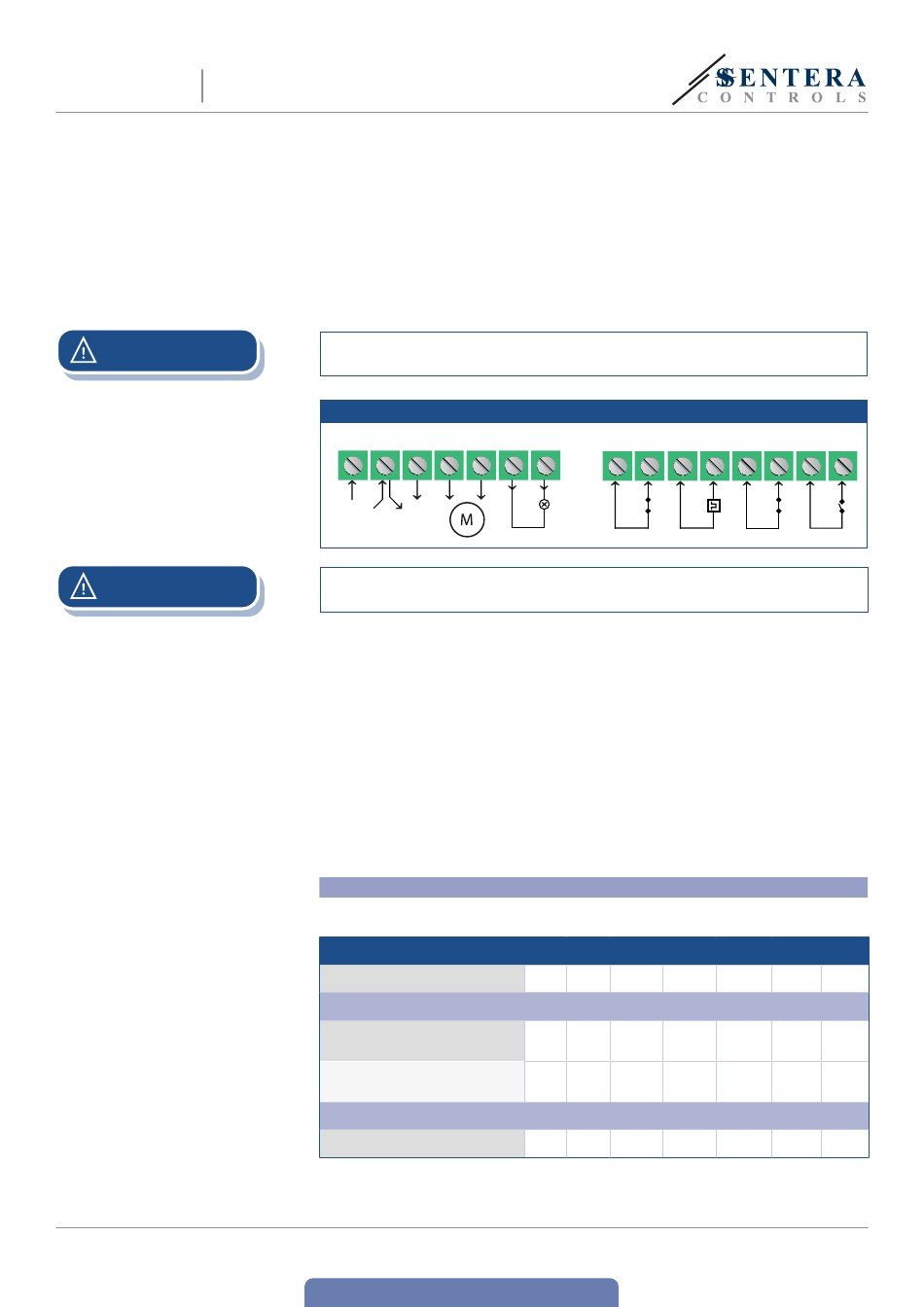

Fig. 3 Anschlussbild
L N L1 N M
OUT
IN
230Vac 230Vac
Stellen Sie sicher, dass die Anschlüsse korrekt sind, bevor Sie die Einheit an das
Netz anschliessen.
5.
Schliessen Sie das Gehäuse und schrauben Sie es wieder fest.
6.
Stellen Sie den Drehknopf wieder auf Position '0'.
7. Ziehen Sie die Kabeldurchführungen an.
8. Schalten Sie die Stromversorgung ein.
9.
Der Regler muss über den linken Drehknopf (mit High gekennzeichnet)
eingeschaltet werden.
10. Stellen Sie sicher, dass der Traforegler normal bedient werden kann (überlegen
Sie ob ein Trennschalter notwendig ist)
11. Stellen Sie den Drehknopf auf der gewünschten Position zur Einstellung der
Ausgangsspannung.
Optionale Einstellungen
Die standard Konfiguration der Ausgangsspannungen finden Sie in der Tabelle 1
unten.
Tabelle 1 Spannungsreihe
Position Knopf
Geregelter Ausgang [VAC]
Geschwindigkeit 1 - Hoch
(linker Knopf)*
Geschwindigkeit 2 - Niedrig
(rechter Knopf)*
Ungeregelter Ausgang [VAC]
L1
*Wenn der Eingang CL geschlossen ist, wird die Hochgeschwindigkeitsauswahl
aktiviert. Wenn der Eingang CL offen ist, wird die Niedriggeschwindigkeitsauswahl
aktiviert.
www.sentera.eu
zurück zum Inhaltsverzeichnis
N AL
CL CL TK TK CC CC OC OC
0 — 1
0 — 120 150
0 — 80 100
0 230 230 230
2 3 4 5
170 190 230
120 150 170
230 230 230
7 - 8
