SC2A1
EINPHASIGER 230 VAC ZWEI-DREHZAHL
TRANSFORMATORREGLER MIT TK UND START / STOPP

NORMEN

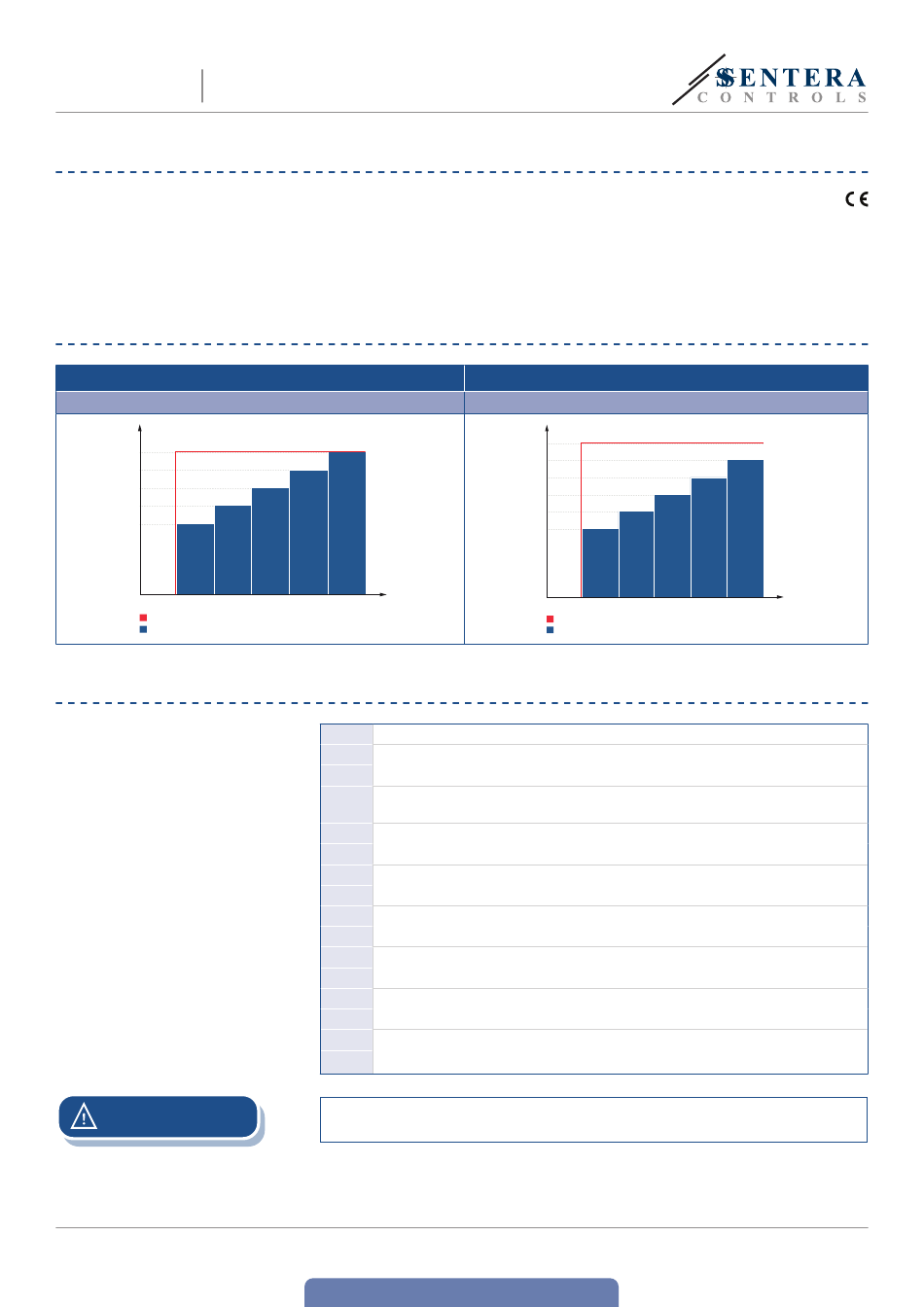

BETRIEBSDIAGRAMM

Betriebsdiagramm 1
Geschwindigkeit 1 - Hoch (Eingang CL geschlossen)
U [VAC]
230
190
170
150
120
0 1
Ungeregelter Ausgang (L1)
Geregelter Ausgang (U)
VERKABELUNG UND ANSCHLÜSSE
ACHTUNG
MIW-SC2A1-15-75-L25-DE-000 - 10 / 03 / 21
■
Niederspannungsrichtlinie 2014/35/EU
■
EMV-Richtlinie 2014/30/EC: EN 61326
■
WEEE-Richtlinie 2012/19/EC
■
RoHs-Richtlinie 2011/65/EU
L1
2 3 4 5
Position vom
linken Knopf
PE
L
N
Ungeregelter Ausgang (bleibt mit Energie versorgt in Stand-By Modus),
L1
N
M
CL
CL
TK
TK
CC
CC
OC
OC
N
AL
Stellen Sie sicher, dass Sie Kabel mit einem geeigneten Durchmesser verwenden.
zurück zum Inhaltsverzeichnis
Betriebsdiagramm 2
Geschwindigkeit 2 - Niedrig (Eingang CL offen)
U [VAC]
230
170
150
120
100
80
0
Ungeregelter Ausgang (L1)
Geregelter Ausgang (U)
Eingang - Öffnerkontakt für externen Takt (Schaltung hoch / niedrig)
Eingang - TK Überwachung für thermischen Motorschutz
Eingang - Öffnerkontakt für Fernbedienung ON/OFF (EIN / AUS)
Eingang - Schliesserkontakt für Fernbedienung ON/OFF (EIN / AUS)
www.sentera.eu
L1
1 2 3 4 5
Erdungsklemme
Stromversorgung, 230 VAC / 50—60 Hz
Phase (230 VAC / 50—60 Hz / 2 A)
Motoranschluss
Alarmausgang (230 VAC / 1 A)
Position vom
rechten Knopf
5 - 8
