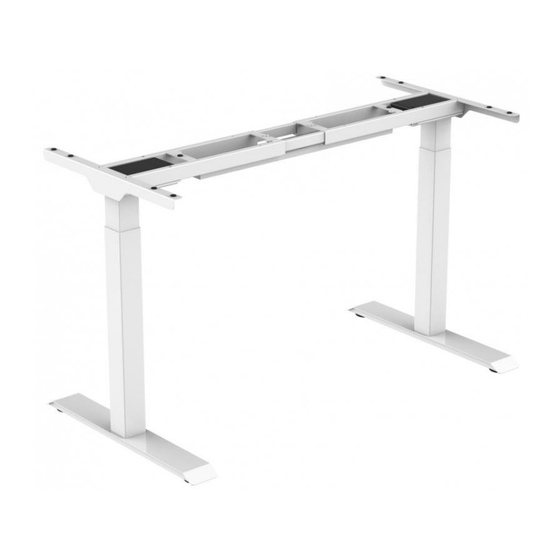

HÖHENVERSTELLBARER
SCHREIBTISCH (UNTERTEIL)
MIT ZWEI MOTOREN
Artikel-Nr.: 12187
- AUFBAUANLEITUNG -
Installationsvideos und Aufbauanleitungen
zu unseren Produkten finden Sie unter
www.jet-line-e-trade.de
Nutzername: jet-line • Passwort: user2011
Weitere Produkte für Ihr Büro
finden Sie unter
https://office-shopping.eu
Produkt-Code:
12187
Produkt-Maße:
Höhe: ca. 690 mm - 1180 mm
Werbung
Verwandte Anleitungen für Jet-Line 12187
Inhaltszusammenfassung für Jet-Line 12187

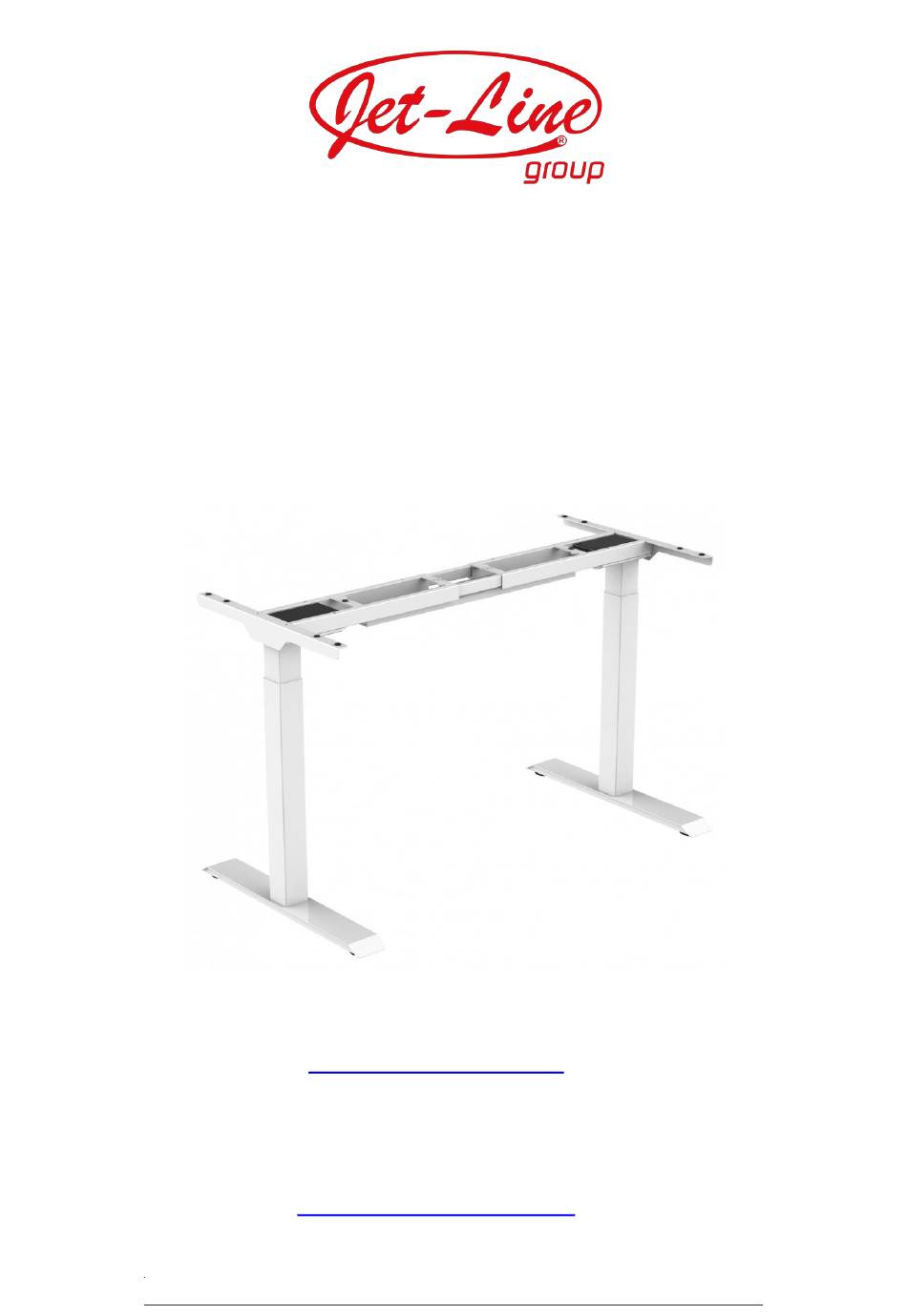

- Seite 1 SCHREIBTISCH (UNTERTEIL) MIT ZWEI MOTOREN Artikel-Nr.: 12187 - AUFBAUANLEITUNG - Installationsvideos und Aufbauanleitungen zu unseren Produkten finden Sie unter www.jet-line-e-trade.de Nutzername: jet-line • Passwort: user2011 Weitere Produkte für Ihr Büro finden Sie unter https://office-shopping.eu Produkt-Code: 12187 Produkt-Maße: Höhe: ca. 690 mm - 1180 mm...
-
Seite 2: Technische Daten
Technische Daten: Säulen-Anzahl: Max. Tragkraft: 100 kg Max. Tempo: 25 mm/s Niedrigste Position: 690 mm Höchste Position: 1180 mm Min. Tiefe: 1100 mm Max. Tiefe: 1900 mm Arbeits-Zyklus: Dauerbetrieb für max. 2 Min., danach 18 Minuten Ruhezeit Arbeits-Temperatur: 0~40°C Teile-Liste: Achtung: Die untenstehende Liste ist lediglich als Referenz zu verstehen. - Seite 3 Aufbau in der Übersicht: Schritt 1 Seitenhalter (5) montieren Verbinden Sie die Seitenhalter (5) mittels der Schrauben (A) und dem Inbusschlüssel (F) mit den Enden des Trägers (4). Schritt 2 Hubsäulen (2) anbringen Verbinden Sie die Hubsäulen (2) mittels der Schrauben (D) und dem Inbusschlüssel (F) mit den Enden des Trägers (4).
- Seite 4 Schritt 3 Standfüße (1) montieren Platzieren Sie die Standfüße (1) auf der Unterseite der Hubsäulen (2) und fixieren Sie diese mit Hilfe des Inbusschlüssels (F) mit den Schrauben (C). Schritt 4 Tischplatte montieren Lösen Schritt 3 itt 4 Die Länge der teleskopier- Festziehen baren Trägers kann nach Bedarf angepasst werden.
-
Seite 5: Fehlerbehebung
Schritt 6 – Methode 1 Auf einer Seite Kabelführung installieren aufschieben Festziehen Trägerbreite unter 1720 mm Auf der anderen Seite feststellen Setzen Sie die Schrauben (B) zunächst nur lose am Träger (4) an. Fixieren Sie erst eine, dann die andere Seite der Kabelführung (3) mit den Schrauben. Zum Schluss ziehen Sie die Schrauben (B) mit dem Inbusschlüssel (F) fest. - Seite 6 2. Kontaktieren Sie den Hersteller oder Ihren Händler Motor setzt Befehle nicht um Kontaktieren Sie den Hersteller oder Ihren Händler 1. Führen Sie eine Neupositionierung durch Höhenverstellung nur nach unten möglich 2. Kontaktieren Sie den Hersteller oder Ihren Händler 1. Überprüfen Sie, ob die maximal zulässige Position wird nicht gehalten;...
- Seite 7 Installationsvideos und Aufbauanleitungen zu unseren Produkten finden Sie unter www.jet-line-e-trade.de Nutzername: jet-line • Passwort: user2011 Weitere Produkte für Ihr Büro finden Sie unter https://ffice-shopping.eu KBW Trading GmbH Gewerbering 2 88518 Herbertingen Deutschland Tel: 07586-921160 Fax: 07586-9211616 E-Mail: info@jet-line.de www.office-shopping.eu...
