INSTALLATION SHEET

Montage

> nutzen Sie nur geeignete Werkzeuge..
>
Achten Sie auf eine sauber Kabelverlegung zum externen Geber
>
Montieren Sie den Magnet immer auf dem Beweglichen Teil (Fenster
oder Türblatt)
>
Achten Sie auf die entsprechende Markierung am Meldergehäuse und
positionieren Sie den Magnet entsprechend.
Hinweis: Montieren Sie den Melder sowie den Magnet nicht auf einer
Ferromagnetischen Oberfläsche
>
Der Magnet darf maximal 10mm vom Melder entfernt montiert
werden.
> Montieren Sie den Melder ausschließlich im beheizten
Innenbereich.
Hinweis: Sollten Sie nur den externen Anschluss nutzen, ist der
Magnet nicht erforderlich
INNEN UNIVERSALTRANSMITTER FMC081B
1

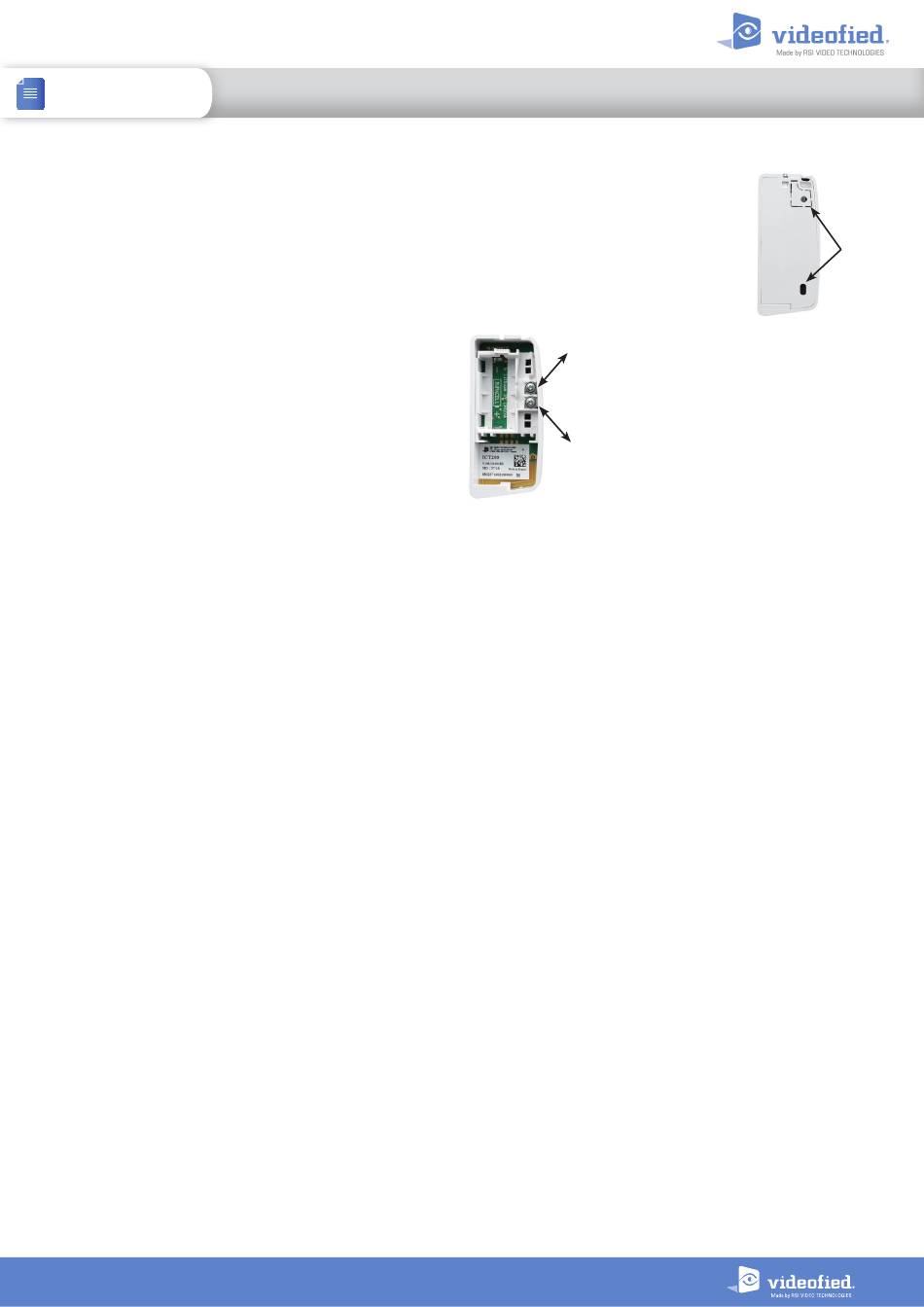

Entfernen Sie das Unterteil vom Melder
2 Halten Sie das Unterteil an die
gewünschte Montageposition und markieren
Sie die öffnungen.
3 Bohren Sie die Löcher.
4 Montieren Sie das Unterteil.
9
Markieren Sie die Bohrlöcher.
10 Löcher Bohren.
Montieren Sie den Magnet mit geeigneten Schrauben.
11
5
Sollten
Anschlüsse nutzen, verbinden Sie 2
AWG22
Schraubterminals.
Anschlüsse für
externe Alarm-
6
Montieren Sie den Melder auf
geber
dem Unterteil und sichern diesen
mit einer Schraube.
7
Setzen Sie den Magnet in das
Gehäuse ein.
8
Platzieren Sie den Magnet an der
vorgesehenen Position.
Montage-
öffnungen
Sie die externen
Drähte mit den
2
