INSTRUCCIONES DE INSTALACIÓN DEL
Este manual ha sido preparado para que sirva como guía de referencia rápida en la instalación. Si
desea información más detallada, consulte el manual de instalación del fabricante del panel de control.
INFORMACIÓN GENERAL
La serie de módulos M700 es una gama de dispositivos de interfaz controlados por microprocesador
que permiten supervisar y/o controlar dispositivos auxiliares.
ESPECIFICACIONES
Lazo analógico:
Tensión de funcionamiento con aislador:
Tensión de funcionamiento (Aislador anulado) 15 a 32Vcc (Mín. 17,5Vcc para que funcione el LED)
Corriente máxima en reposo a 24Vcc, zona convencional con alimentación externa:
Sin comunicación
Comunicación con parpadeo del LED activado
Comunicación cada 16s. Parpadeo LED cada 8s
Corriente máxima en reposo a 24Vcc, zona convencional conectada a un final de línea capacitivo,
zona convencional alimentada del lazo:
Sin comunicación
Comunicación con parpadeo del LED activado
Comunicación cada 16s. Parpadeo LED cada 8s
Corriente del LED (Rojo, Máx. a 24V)
Corriente del LED (Amarillo, Máx. a 24V)
Máxima corriente continua con el interruptor cerrado (I
Máxima corriente en cortocircuito (I
máx.)
s
Máxima corriente en circuito abierto (I
máx.) (estado aislado)
L
Máxima impedancia en serie con el interruptor cerrado (Z
Zona convencional
Tensión de alimentación
Carga de corriente máxima en reposo
Carga máxima de zona
Máxima resistencia en la línea convencional 50 Ohmios (entre ambos extremos)
Condensador de final de línea
General
Temperatura de funcionamiento
Humedad
Dimensiones módulo (con bloque de terminales)93 mm (alto) x 94 mm (ancho) x 23 mm (fondo)
Dimensiones caja para montaje en superficie 132 mm (alto) x 137 mm (ancho) x 40 mm (fondo)
Peso (solo módulo)
Peso (módulo y M200E-SMB)
Grado de protección
Máxima sección de cable
INSTALACIÓN
Nota:
Estos módulos sólo se deben conectar a paneles de control utilizando protocolos de
comunicaciones analógicas direccionables compatibles y exclusivos para supervisión y
control.
Los módulos de la serie M700 se pueden montar de distintas formas (figura 1):
1.
Caja para montaje en superficie M200E-SMB de bajo perfil.
2.
Adaptador M200E-DIN que permite el montaje en rieles estándar DIN "Top Hat" de 35 mm x
7,5 mm, dentro de una central o cabina similar.
3.
Soporte de montaje en panel M200E-PMB que permite montar el módulo directamente en una
central o cabina similar.
Las conexiones de todos los módulos de la serie M700 se realizan mediante terminales extraíbles con
capacidad para cables con sección de hasta 2,5 mm²
Desconecte la alimentación del lazo antes de instalar módulos o sensores
La dirección del módulo se selecciona por medio de selectores de dirección giratorios y decádicos
(figura 2) a los que se accede desde la parte delantera o superior del módulo. Hay que utilizar un
destornillador para girar los selectores y elegir la dirección deseada. Nota: El número de
direcciones disponibles depende de la capacidad de la central, consulte la documentación de la
central de incendios.
Aisladores de cortocircuitos
Todos los módulos de la serie M700 incluyen supervisión y aislamiento de cortocircuitos en el lazo
analógico. Si es necesario, se puede anular por conexionado el aislador para permitir el uso de los
módulos en lazos con muchos equipos alimentados del propio lazo, por ejemplo cuando se utilizan
sirenas. Para ello, hay que conectar la salida positiva del lazo al terminal 5 en vez de al terminal 2.
Véase la figura 3.
MÓDULO MONITOR PARA ZONAS CONVENCIONALES M710-CZ
El módulo de zonas convencionales M710-CZ proporciona un interfaz entre una zona de los equipos
de detección de incendios convencionales de Notifier y el lazo analógico.
Un único LED tricolor indica el estado del módulo. En condiciones normales, el LED se puede ajustar
desde la central de incendios para que parpadee en verde cuando se realiza el muestreo del módulo.
En caso de que se produzca una alarma de incendio en la zona convencional, la central activa el LED
de forma fija y en rojo. Si se detecta una avería en la zona convencional o la tensión de alimentación de
la zona cae por debajo de los 18 V, o se indica una avería en la fuente de alimentación externa, el LED
parpadeará en amarillo si está habilitado en la central. Cuando se detecta un cortocircuito en el lazo en
cualquier lado del módulo, el LED se activará de forma fija y en amarillo.
Cableado M710-CZ
Véase la figura 3.
El M710-CZ se puede conectar para que la zona convencional se alimente externamente o
directamente del lazo de comunicaciones si éste puede suministrar la suficiente corriente. Si se utiliza
una fuente de alimentación externa, la zona convencional se aísla completamente del lazo de
comunicaciones.
Si la zona convencional se alimenta del lazo, es necesario conectar la línea de comunicaciones a los
terminales de la fuente de alimentación de zona además de las entradas del lazo. Obsérvese que si
se produce un cortocircuito en el lazo de comunicaciones en la parte en que se alimenta la zona
convencional, se indicará como una avería de pérdida de alimentación de zona en la central, a través
del tramo no aislado del lazo.
Equipo sensible a la electricidad estática.
Tome las precauciones necesarias al manipular el equipo y hacer
N200-92-01
MÓDULO MONITOR PARA ZONAS
CONVENCIONALES M710-CZ
15 a 30 Vcc (Mín. 17,5 Vcc para que funcione el LED)
18 a 30 Vcc si la zona convencional está alimentada
del lazo.
18 a 32Vcc si la zona convencional está alimentada
del lazo.
288 µA
500 µA (Una comunicación cada 5s)
388 µA
1,3 mA
1,5 mA (Una comunicación cada 5s)
1,6 mA
2,2 mA (Activado desde la central)
8,8 mA (En modo aislador)
máx.)
1A
c
1A
15mA
máx.)
130 mOhms a 15Vcc
c
18 a 32 Vcc (desde el lazo o alimentación externa)
3 mA para los detectores
15 mA (limitada internamente)
47 µF sin polarización, incluido con el equipo (M200E-
EOL-C).
-20°C a 60°C
5% a 95% Humedad Relativa
110 g
252 g
IP50 (montado en M200E-SMB)
2,5 mm²
PRECAUCIÓN
PRECAUCIÓN
las conexiones.
Honeywell Life Safety Iberia, S.L. C/ Pau Vila, 15-19, 08911 Badalona (Barcelona), Spain

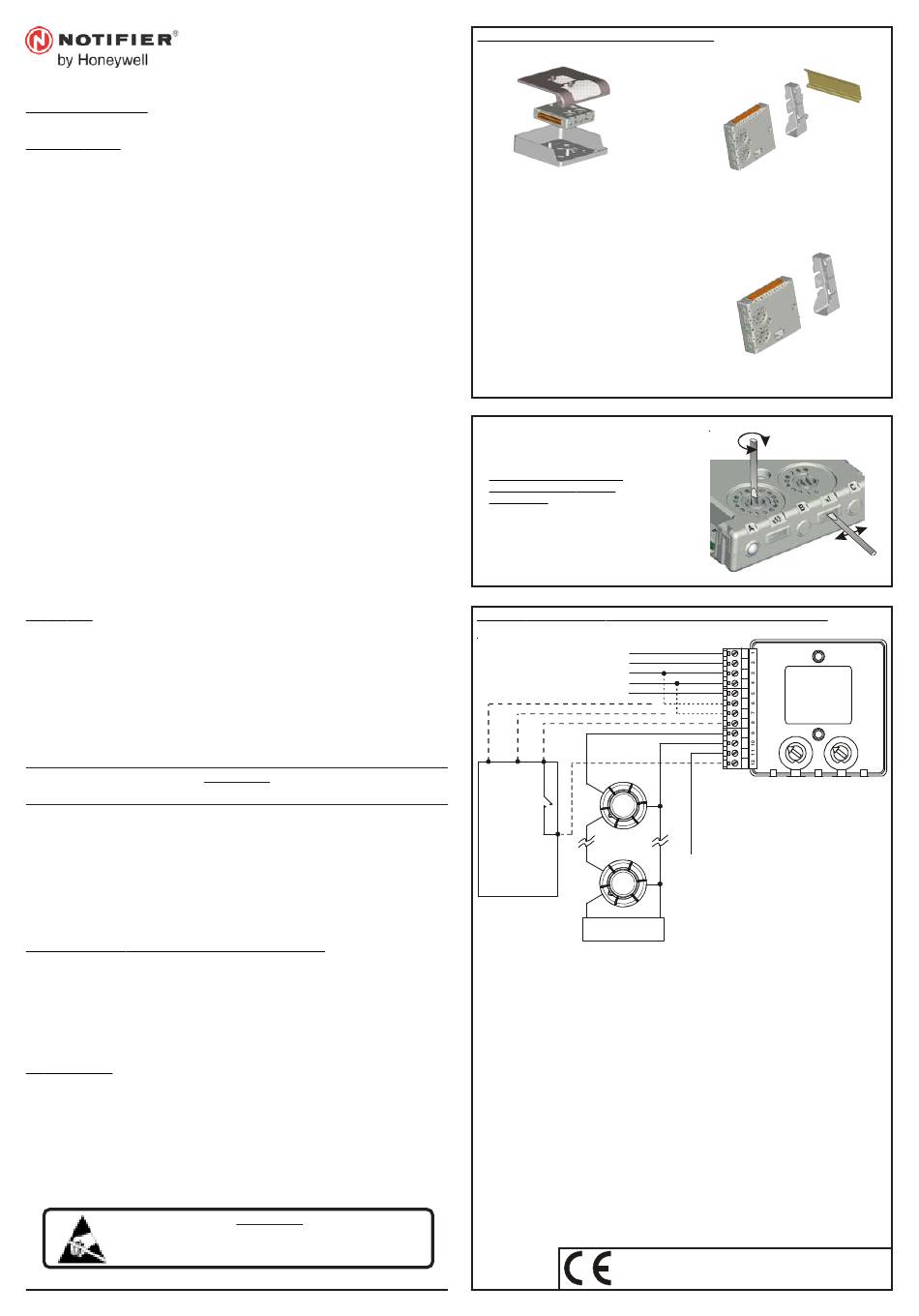

FIGURA 1: MÉTODOS DE MONTAJE DEL MÓDULO
Caja para montaje en superficie, M200E-SMB
MÓDULO
BASE
La base de la caja para montaje en
superficie se fija a la superficie de
montaje y, a continuación, el módulo y
la tapa se atornillan a la base utilizando
los dos tornillos suministrados.
Soporte de montaje en panel, M200E-PMB
El soporte adaptador se monta directamente en el
panel con 2 tornillos M4 de cabeza ancha.
El módulo se empuja contra el adaptador hasta que
quede bien sujeto.
Nota:
Cuando se utilicen los soportes M200E-DIN o M200E-PMB, el conjunto de módulo y
soporte debe montarse en cajas adecuadas.
FIGURA 2: SELECTORES DE
DIRECCIÓN GIRATORIOS Y
DECÁDICOS
FIGURA 3: MÓDULO MONITOR PARA ZONAS CONVENCIONALES M710-CZ
-
SALIDA DEL LAZO
+
SALIDA DEL LAZO
-
ENTRADA DEL LAZO
+
ENTRADA DEL LAZO
+
SALIDA DEL LAZO (VER NOTA 1)
(-)
(+)
(-)
MONITOR
DE AVERÍA
(VÉASE NOTA 3)
FUENTE DE
ALIMENTACIÓN
EXTERNA
(VÉASE NOTA 2)
EOL
CONDENSADOR FINAL
DE LÍNEA, M200E-EOL-C
M200E-EOL-C
ZONA DE DETECCIÓN DE
ALARMA CONVENCIONAL
(VÉASE NOTA 4)
Notas
1.
Si no se necesita el aislamiento de cortocircuitos, se debe conectar la salida + del lazo al
terminal 5 en vez de al terminal 2. El terminal 5 está conectado internamente con el
terminal 4.
2.
Si la zona convencional se alimenta del lazo de comunicaciones, el lazo debe conectarse
a la entrada del lazo (terminales 3 y 4) y a la alimentación de zona convencional
(terminales 6 y 7).
Si se utiliza una fuente de alimentación externa, ésta se debe conectar a la alimentación
de la zona convencional (terminales 6 y 7), y la entrada del lazo de comunicaciones se
debe conectar solo a la entrada del módulo (terminales 3 y 4).
3.
El monitor de avería es una entrada externa que se utiliza para supervisar un contacto
externo, por ejemplo una avería en la fuente de alimentación externa. La avería se señaliza
mediante la unión del terminal de avería al negativo de la alimentación externa. El terminal
12 está conectado internamente al terminal 7.
4.
El M710-CZ es compatible con la mayoría de los detectores convencionales fabricados
por Notifier montados en bases estándar o en bases con resistencia de 470 ohmios.
5.
El terminal de Salida de Rearme se puede utilizar para supervisar el rearme de las zonas
convencionales. Éste, corta la tensión durante un rearme de zona.
6.
Se recomienda utilizar un máximo de 20 equipos convencionales con cada CZ
(detectores de la Serie 800 y ECO1000).
EN54-17: 2005 and EN54-18: 2005
3
Soporte para rieles DIN, M200E-DIN
PARTE SUPERIOR
TAPA
PARTE INFERIOR
Empuje el módulo contra el soporte adaptador hasta
que quede bien sujeto.
Coloque la sujeción superior encima del riel DIN y
gire la parte inferior hacia abajo hasta que encaje.
Para desmontarlo, levante y gire la parte superior
para separarla del riel.
M710-CZ
8 9
6 7
10
(+)
11
5
4
12
3
13
2
14
1
0
15
A
x10
SALIDA DE REARME (VÉASE NOTA 5)
0832-CPD-0802 08
Pittway Tecnologica S.r.l,
Via Caboto 19/3,
34147 Trieste, Italy
8 9
6 7
5
4
3
2
1
0
B
x1
C
I56-2129-013
