MONTERINGSINSTRUKTION

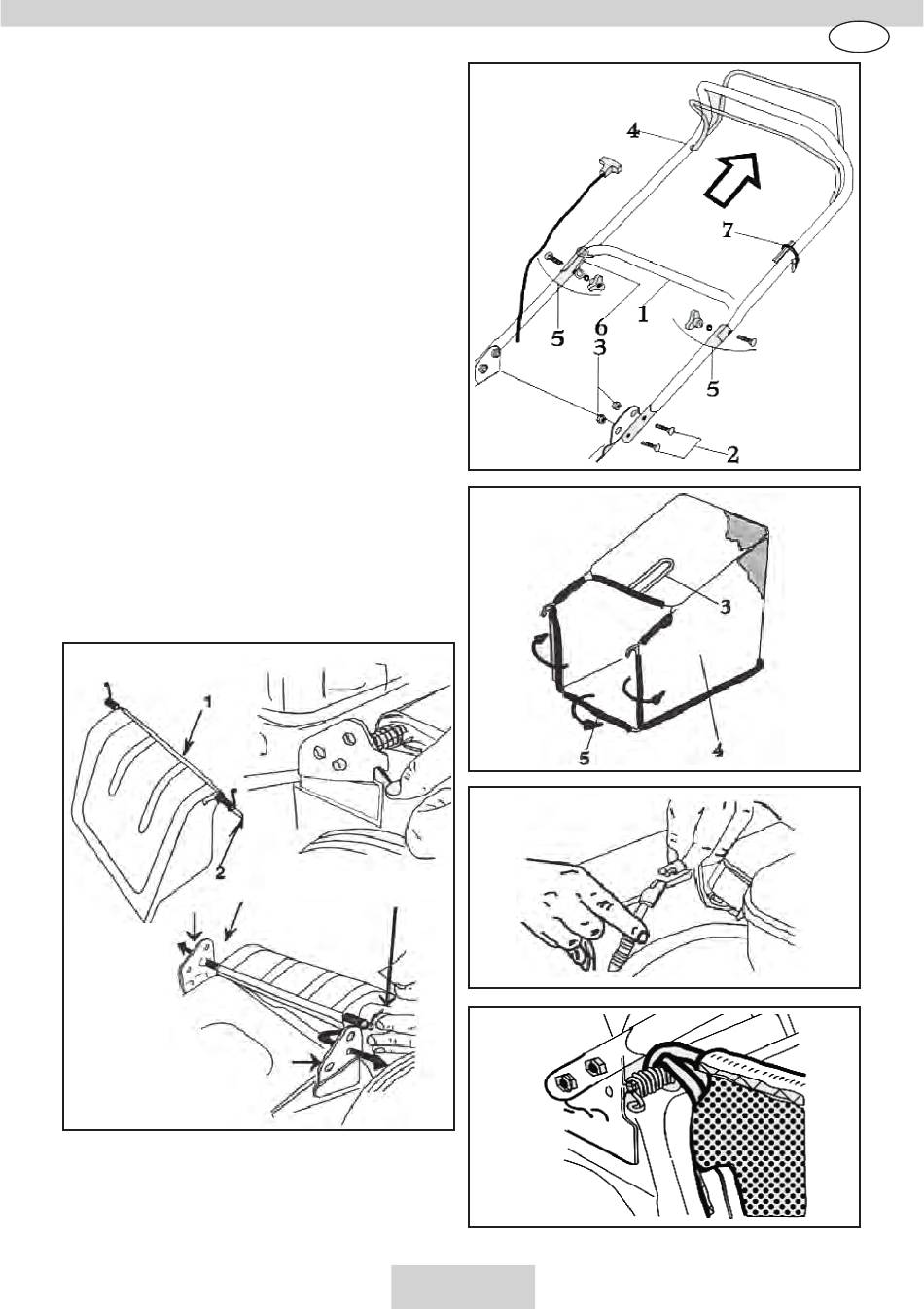

1) STENSKYDD (ritning nr. 3) - Stenskyddet (1)
monteras genom att sticka in först den ena och se-
dan den andra änden av tappen (2) i motsvarande
hål på stöden och på sidorna (3 och 4) på ramen,
samt därefter låsa fast med höger och vänster fjäder
(5), som illustrerat.
2) HANDTAG (ritning nr. 4) - Montera handtagets
nedre del (1) på ramens sidostöd, och fastgör med
medföljande skruvar (2), se noga till att centre-
ringsbrickorna (3) blir korrekt placerade. Montera
därefter den övre delen (4) med hjälp av medföl-
jande skruvar (5) och se till att spiralen (6) som styr
startsnöret blir korrekt placerad. Använd kläm-
morna (7) för att fastgöra styrorganens vajrar.
3) UPPSAMLINGSSÄCK (ritning nr. 5) - tyg-
säcken (4) skall ledramen (3) införas, varefter plast-
profi lerna (5) fastgöres med hjälp av en skruvmejsel,
som visat på fi guren.
4) På modellerna med elektrisk tändning, skall bat-
terikabeln kopplas till konnektorn till gräsklipparens
generella kabling (ritning nr. 6).
5) PLACERING AV UPPSAMLINGSSÄCKEN
(ritning nr. 7) - Lyft stenskyddet och lås fast
tygsäcken (2) som visat på motsvarande fi gurer.
(rit.3)
(rit.4)
(rit.5)
(rit.6)
(rit.7)
