D
Nautic-Multiswitch NMS

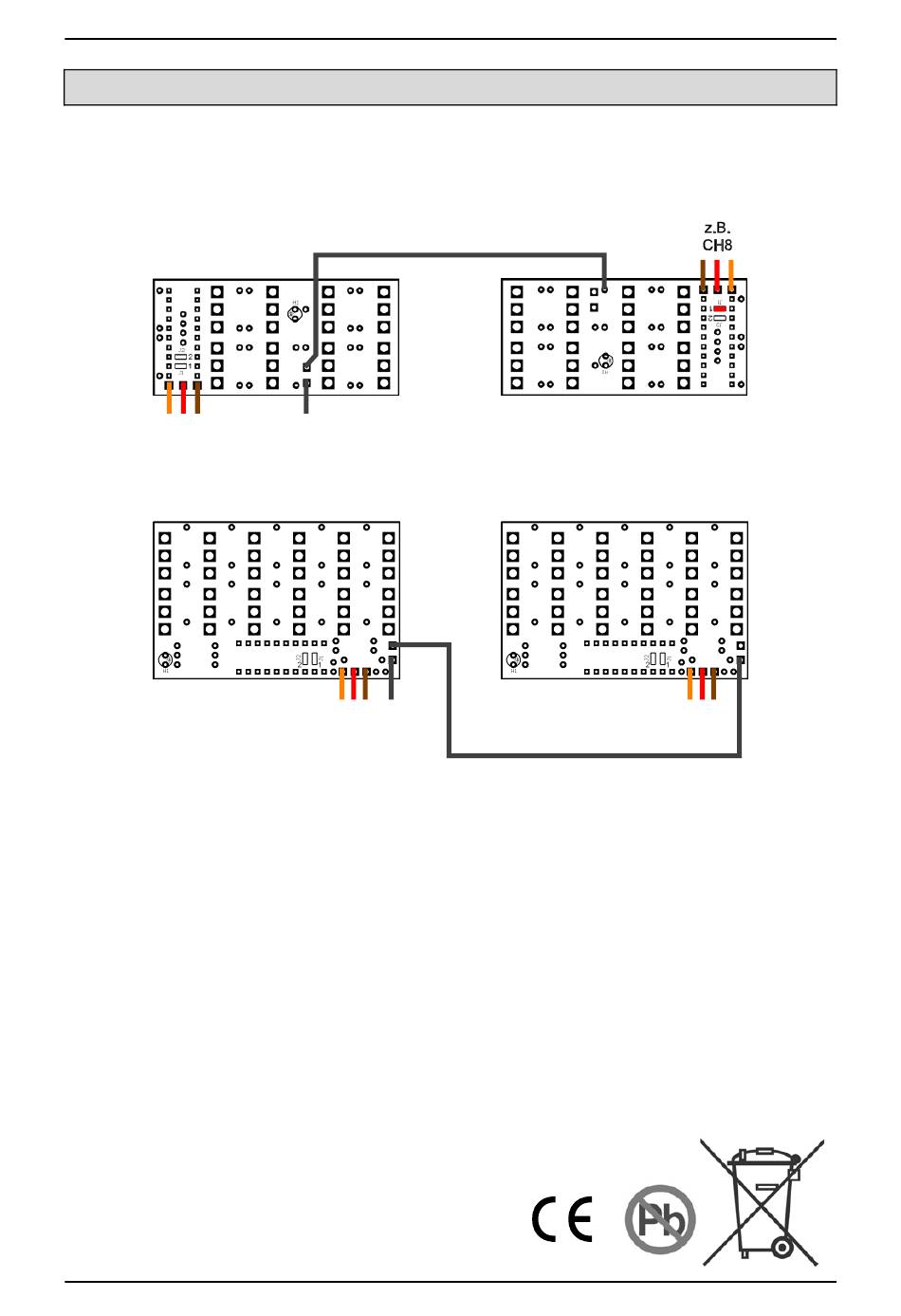

Anschluss von 2 NMS in einem Sender
Sollen 2 NMS in einen Sender eingebaut werden, muss von dem 2. NMS, der
Stecker des schwarzen Sync-Kabels abgeschnitten und in das 1. NMS eingelötet
werden.
1. NMS-16-R
2. NMS-16-R
z.B.
Sync
CH7
1. NMS-16-G / NMS-24-G
2. NMS-16-G / NMS-24-G
Sync
z.B.
z.B.
CH7
CH8
Das NMS kann auf diese Weise auch mit Multiswitch-Modulen von anderen
Herstellern kombiniert werden.
Soll das NMS in Fernsteuerungen eines anderen Herstellers eingebaut werden, die
im Gehäuse auch keinen Platz dafür vorgesehen haben, ist etwas "Bastelarbeit"
nötig. Das NMS könnte hier in einem kleinen Gehäuse außerhalb des Senders
angebaut werden und die 4 Anschlusskabel müssten dann nach innen geführt
werden. Sehr wichtig dabei ist jedoch ein nutzbares Signal für das Sync-Kabel zu
finden.
23.01.2014
BEIER-Electronic
8
