Nautic-Multiswitch NMS-16-R
Das NMS-16-R kann in Sender der Firma Robbe/Futaba eingebaut werden, die
Ausschnitte für 2 x 4 Schalter haben, in die auch die originalen Robbe/Futaba
Multiswitchmodule eingebaut werden können (z.B. FC-16).
Einbau in den Sender:
Der Einbau des NMS-16-R unterscheidet sich, je nachdem ob man das Modul in den
linken oder in den rechten Einbauplatz des Senders einbauen will.
Beim Einbau in den von außen gesehen rechten Platz (von innen also der linke
Platz), muss das eingelötete Geber-Kabel des NMS-16R nach unten, also in
Richtung Sendermitte zeigen.
Beim Einbau in den von außen gesehen linken Platz (von innen also der rechte
Platz), muss das eingelötete Geber-Kabel des NMS-16R nach oben, also zur
Außenwand des Sendergehäuses zeigen.

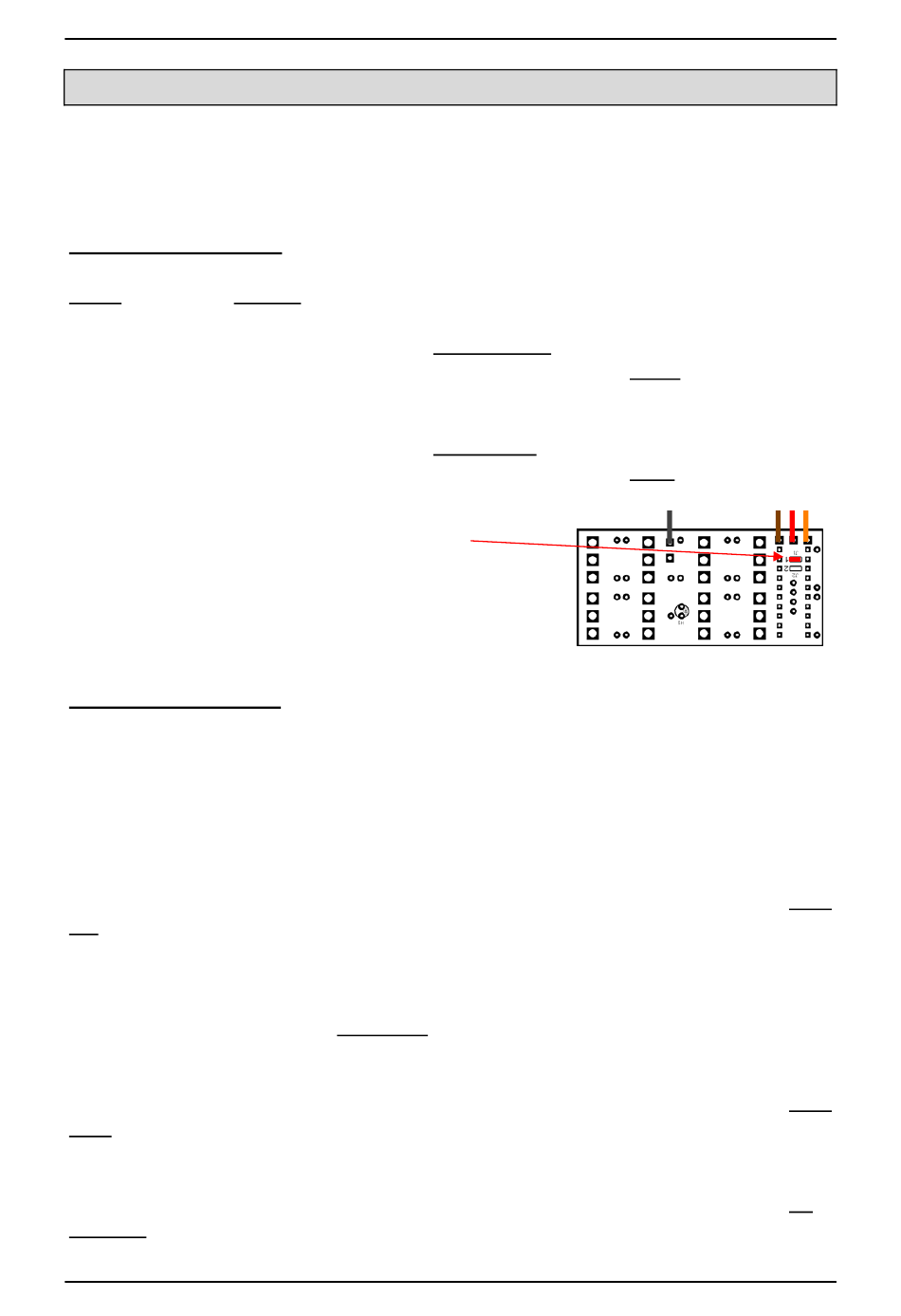

Zusätzlich muss die Lötbrücke "J1" auf der Leiterplatte,
mit etwas Lötzinn überbrückt werden.
Dies bewirkt, dass die Schalternummerierung, wegen
der Drehung um 180°, wieder korrigiert wird.
Anschluss im Sender:
Vor dem Anschluss des NMS, den Sender bitte zuerst ausschalten.
Am NMS-16-R sind 2 Kabel eingelötet:
1. Das "Sync-Kabel" (weißer Stecker, Kabel1-adrig schwarz)
2. Das "Geber-Kabel" (schwarzer Stecker, Kabel 3-adrig braun, rot, orange)
F-14 (7-Kanal):
Das Sync-Kabel wird auf den weißen 4-poligen Steckplatz mit der Bezeichnung "Multi
OP" eingesteckt. Schauen Sie bitte in der Anleitung des Senders nach, wo sich
dieser Steckplatz bei Ihnen befindet.
Das Sync-Kabel hat allerdings einen 3-poligen Stecker. Hier muss der Stecker so
eingesteckt werden, dass der rechte Pin des "Multi OP" Steckplatzes frei bleib.
F-14 (8-Kanal):
Das Sync-Kabel wird auf den weißen 3-poligen Steckplatz mit der Bezeichnung "Multi
OUT" eingesteckt.
FC-16:
Das Sync-Kabel wird auf den weißen 3-poligen Steckplatz mit der Bezeichnung "To
Multi OP" eingesteckt. Schauen Sie bitte in der Anleitung des Senders nach, wo sich
dieser Steckplatz bei Ihnen befindet.
