Technische Daten; Klemmenbelegung - rosenberg MTC- MultiControl Betriebsanleitung

6.3

Technische Daten

Spannungsversorgung:
Absicherung:
Leistung und Verbrauch:
Schutzart:
Betriebstemperatur:
0-10VDC Ausgang (Vout1,
Vout2)
0-10VDC Eingang (Vin1, Vin2) 7k Ohm Eingangsimpedanz
Micro- SD- Karte
Schraubklemmen
Der Messbereich vom Sensor 10k Ω NTC liegt seit der Software Revision 2.7 im Bereich von -30°C bis +70°C.Bei
Temperaturregelung ist der maximale Sollwert +65°C. Die Einregulierung von der Regelungsbandbreite als maxi-
male Abweichung vom Sollwert sollte die genannten Grenzen nicht überschreiten.
6.4

Klemmenbelegung

24 V
Art.-Nr. H55-00077
Kontakt
1 + 2 (Vout1)
3 + 4 (Vout2)
5 + 6 (Vin1)
7 + 8 (Vin2)
10 + 11
BA 417 BB 05 21 A2
E Modbus eingeschaltet
Das Display kann mit Angabe eines k- Faktor (Wert>0) für Volumenstromregelung
einen Wert von 0 bis 9999m
m /h an. Die Sollwerte können von 1m
3
24V Version (H55-00077)
15-30VDC oder 24VAC +-15%
Max 1A
Max. 2,4W
Achtung: Verbrauch Fühler beachten.
Bei Bedarf Hilfsspannung 24VAC/DC
von Transformator oder Schaltnetzteil
einplanen.
IP 40 / Front IP 54
0 - 60°C
0-10,0V DC Max. 10mA
max. 2GByte
Litze max.0,75mm 2

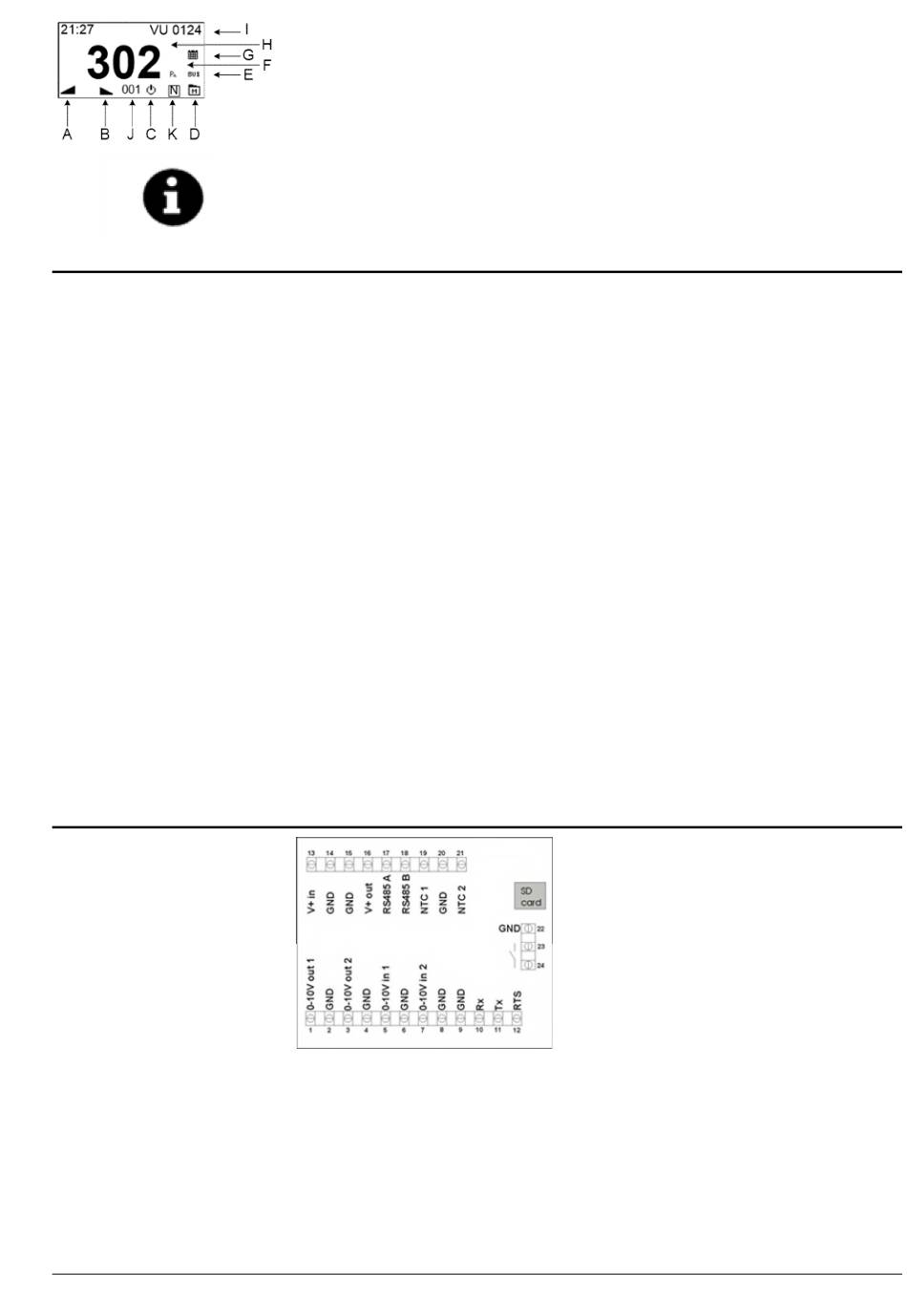

Klemmbelegung 24V Version
Beschreibung
0-10V Ausgang 1
0-10V Ausgang 2
0-10V Eingang 1
0-10V Eingang 2
Nicht belegt
J Anzeige Sollwert: Tag [N Normal],
Nacht [A Alternativ], Bewegungsmelder
[P]
/h anzeigen. Das Display zeigt dann z.B. 0 bis 9.99K
3
/h bi 9999m /h eingestellt werden.
3 3
230V Version (H55-00073)
230V AC ±10%
Max. 13A *der Querschnitt der ver-
wendeten Kabel ist zu berücksichtigen
Max. <1W
Achtung: Verbrauch Fühler beachten.
Bei Bedarf Hilfsspannung 24VAC/DC
von Transformator oder Schaltnetzteil
einplanen.
IP 40 / Front IP 54
0 – 50°C
0-10,0V DC Max. 10mA
7k Ohm Eingangsimpedanz
max. 2GByte
Litze max. 0,75mm
Bemerkung
max. 10mA
max. 10mA
7k Ω Eingangsimpedanz
7k Ω Eingangsimpedanz
---
2
7
