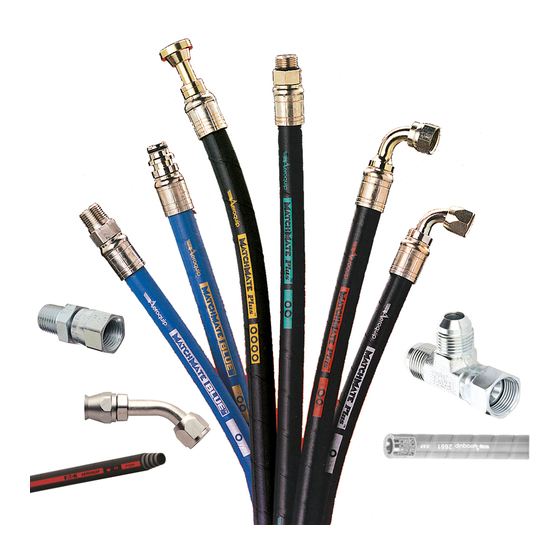

Eaton FC310 Montageanweisung

1. Ablängen des Schlauches
- Vorgegebene Schnittlänge unter Beachtung der Schlauchleitungslänge abzüglich der
Armaturenbaulänge ermitteln.
- Schlauch auf Schneidmaschine rechtwinklig und maßgerecht abschneiden
- Beim Abrollen des Schlauches keine Knickstellen verursachen.
- Minimalen Biegeradius nicht unterschreiten.
- Außendecke des Schlauches nicht beschädigen.
Fassung und Außenschicht sollten ölfrei sein.
- Gummireste und Drahtspitzen entfernen.
Hinweis:
2. Montieren der Fassung
- Fassung einspannen und den Schlauch gegen den Uhrzeigersinn drehen, bis der
Schlauch in der Fassung anstößt.
- 1/2 Umdrehung zurückdrehen.
3. Montieren des Nippels
- Nippelende und Innenschicht des Schlauches (Schlauchseele) mit einem dickflüssigen Öl
reichlich benetzen.
- Nippelende mit Schraubenschlüssel am Nippelsechskant solange einschrauben, bis der
Nippelbund 1 mm vom Fassungsende entfernt ist.
AGN 6006
REV. B / NA-05/42
MONTAGEANWEISUNG
für Schlauch FC310
Verwendung von Schraubarmaturen
Das Schälen des Schlauches (Außen- und
Innenschälen) ist nicht erforderlich.
2005-06-22
AGN
6006
Blatt:
1
Rev: B
1
