Conti+ CONR0112 Montage- & Bedienungsanleitung Seite 7

6. e
lektroinstallation
Produktgruppe
CONBUS CNX
CONBUS KNX
CONTEC 3
CONMODUL
CONPACT
CONCASH

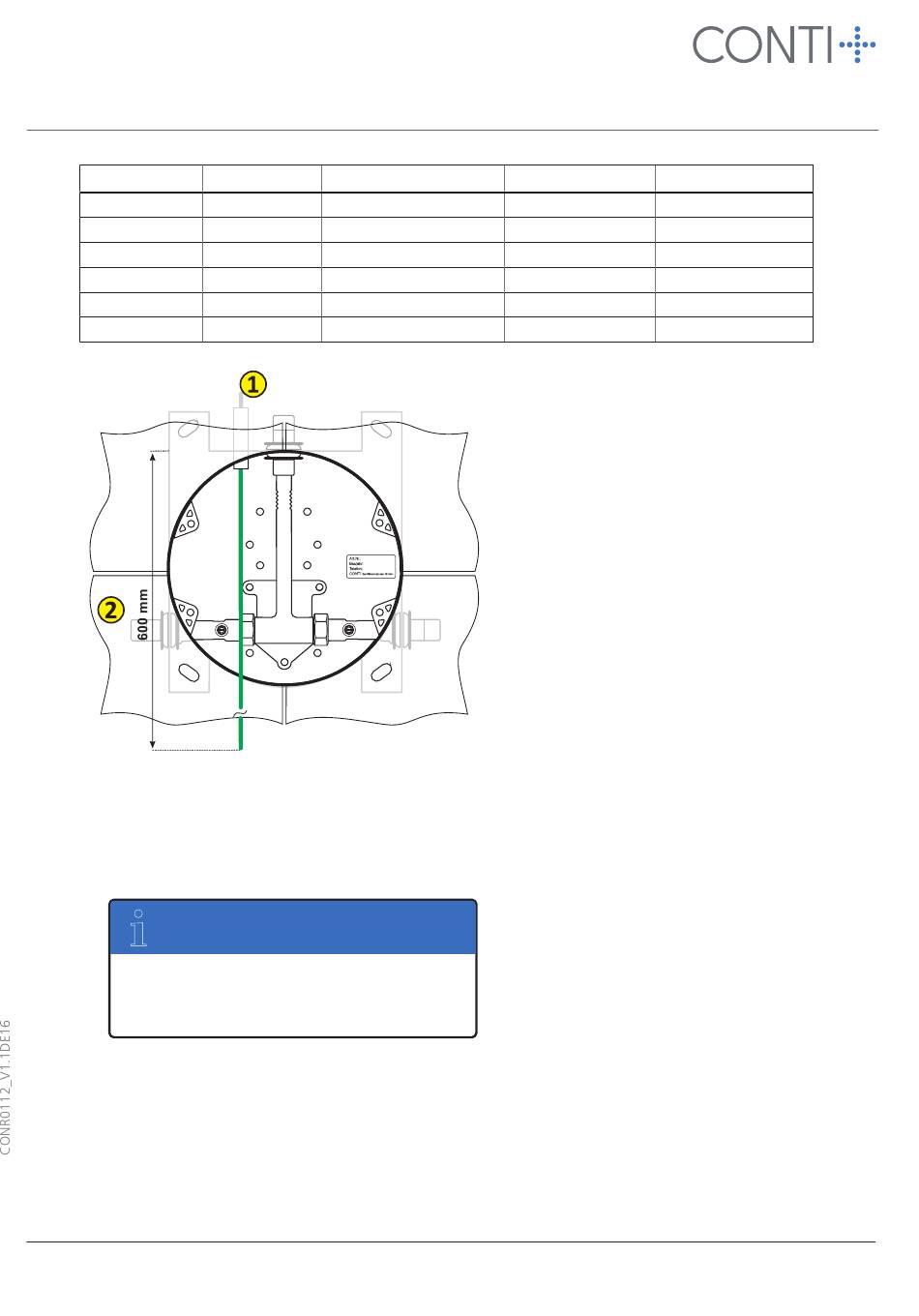

1. Leitungen durch das bauseitige Installationsrohr von oben in den Einbaukas-
ten einführen
2. Leitungen großzügig gemäß Zeichnung kürzen
i
Hinweis!
Topologie und Leitungstyp beachten.
Die elektrische Verdrahtung darf nur von einer
Elektrofachkraft gemäß DIN VDE 105-100
durchgeführt werden.
Zubehör Rohmontageset
Typ Leitungstyp
EIB J-Y(ST)Y 2x2x0,8 mm²
COMFORT (-TD) EIB J-Y(ST)Y 2x2x0,8 mm²
COMFORT (-TD) EIB J-Y(ST)Y 2x2x0,8 mm²
COMFORT (-TD) L-IYY 6x0,5 mm²
COMFORT (-TD) J-Y(ST)Y 2x2x0,8 mm²
COMFORT (-TD) L-IYY 6x0,5 mm²
0641 / 98221-0
Überspannungsschäden
max. Leitungslänge Anzahl Teilnehmer
Topologie beachten
Topologie beachten
max. 20 / max. 10 (-TD)
100m max. 16 / max. 14 (-TD)
100m max. 10 Duschplätze
100m max. 6 Duschplätze
Art.-Nr. CONR0112
Technology meets Design
06.06.16
7
