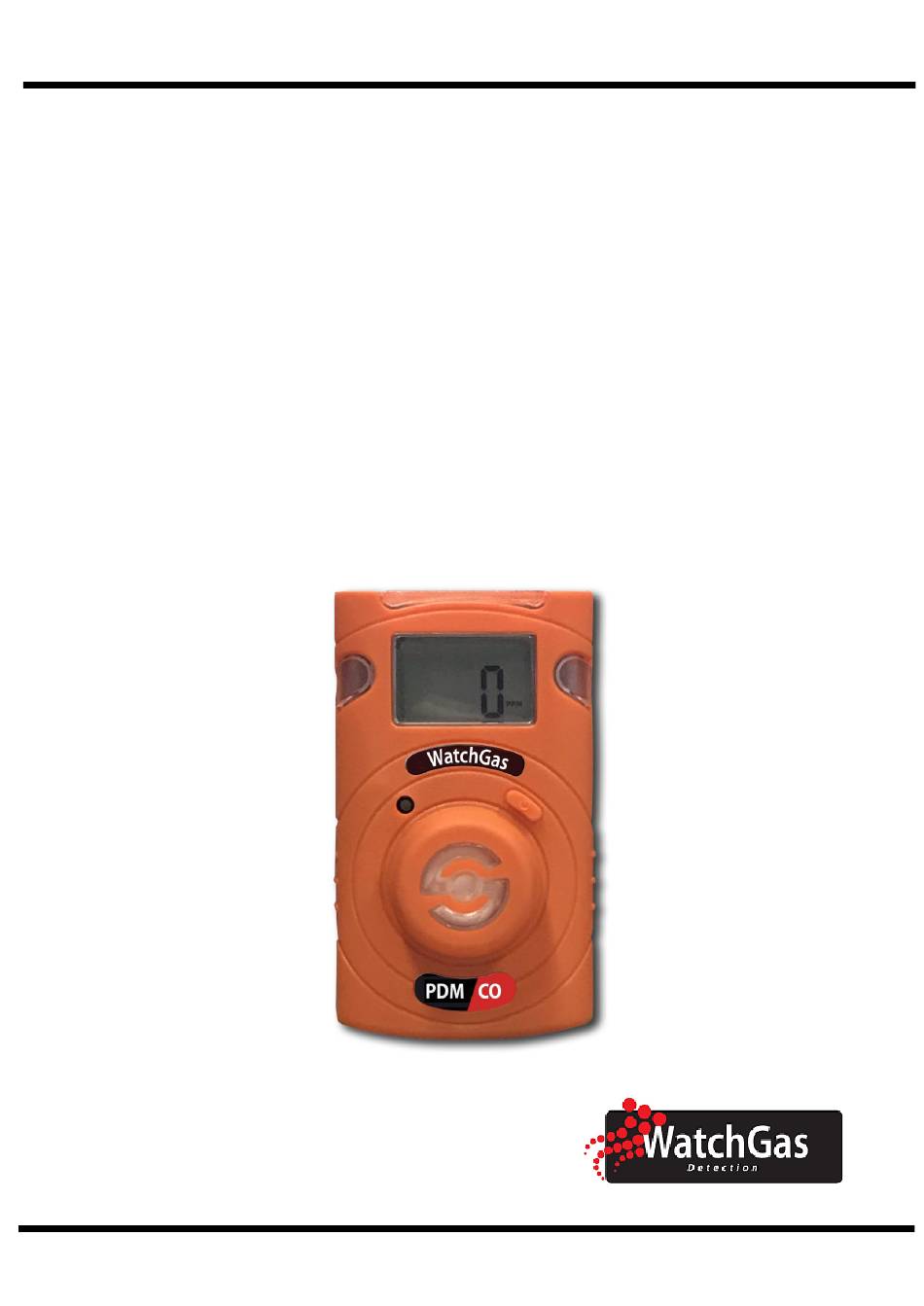

- Seite 1 Benutzerhandbuch MODELL: PDM (Tragbares Gaswarngerät) PDM: Einmalgebrauch Benutzerhandbuch...
-
Seite 2: Produktübersicht
Produktübersicht PDM ist ein tragbares Gaswarngerät, des zur Erkennung von Sauerstoff sowie toxischen und brennbaren Gasen in der Umgebung entwickelt wurde. Wenn das PDM aktiviert ist, überwacht es kontinuierlich die Umgebungsluft auf den Gehalt eines bestimmten Gases und warnt den Benutzer vor einer potenziell gefährlichen Exposition mithilfe von LED, vibrierenden und hörbaren Alarmen, falls die Gaskonzentration die Alarmgrenzwerte überschreitet. - Seite 3 *Normale Verwendung des Alarms: 1 Mal und 2 Minuten pro Tag. 3. Häufige Verbindung mit dem PDM IR Link, außer bei Funktionstest. 4. Schauen Sie sich eine Seriennummer auf dem Etikett auf der Rückseite des Geräts an. (z. B. 20170101) 1.
-
Seite 4: Inhaltsverzeichnis
Inhaltsverzeichnis 1. Produktübersicht…………………………………………………………….. 5 2. Aktivierung....................6 3. Modus………………………………………………………………………… 7 3.1. Messmodus………………………………………………………………..7 3.2. Anzeigemodus ..................7 3.3. Alarme / Batterie / Testfehleranzeige ..........8 4. Ereignisprotokoll..................9 5. Kalibrierung....................9 5.1. Frischluftkalibrierung ................10 5.2. Standardgaskalibrierung............... 10 5.3. Zurück zum Messmodus............... 11 6. -
Seite 5: Produktübersicht
Benutzerhandbuch 1. Produktübersicht 1. IR-Anschluss ① 2. LCD-Bildschirm 3. Alarm-LED 4. Summer ② 5. Schaltfläche 6. Gassensor ③ 7. Gasart ④ ⑤ ⑥ ⑦ LCD-Bildschirmsymbole Alarmzustand Verbleibender Monat (Monat) Niedrig-Alarmanzeige Verbleibender Tag Hohe Alarmanzeige Verbleibende Zeit (Stunde) Stabilisierungserfolg Max. Spitzenwert Stabilisierungsfehler Min. -
Seite 6: Aktivierung
<Vorsicht> Überprüfen Sie vor der Verwendung das Herstellungsdatum auf der Verpackung. Öffnen Sie sie nicht, wenn die unten angegebene Haltbarkeitsdauer überschritten ist. Haltbarkeit: PDM-Sauerstoff: 6 Monate ab Herstellungsdatum PDM-Toxisch: 6 Monate ab Herstellungsdatum Wird die Taste 3 Sekunden lang in einer sicheren Umgebung gedrückt, werden der Gastyp und die Firmware-Version (z. B. v2.2) angezeigt. -
Seite 7: Modus
3. Modus 3.1. Messmodus Wenn aktiviert, erscheint im Messmodus auf dem Bildschirm die Gaskonzentration oder die Restlebensdauer (Option). - Die Sauerstoffkonzentration wird in Volumenprozent (%Vol) angegeben, toxische Konzentration wird in Teilen pro Million angezeigt. (PPM) 3.2. Anzeigemodus Wird die Taste im Messmodus eine Sekunde lang gedrückt, werden die folgenden Symbole in dieser Reihenfolge angezeigt. Min (nur für Sauerstoff) ->... -
Seite 8: Alarme / Batterie / Testfehleranzeige
Weniger als 30 Restlebens- Symbol Tage dauer Ende der Lebensdauer abgelaufen. Vergangene 24 Monate Lebensdauer (Ersetzen Sie ihn durch einen neuen PDM.) Ausfall des Sensortests/ Testfehler Symbol wird Fehler der angezeigt Kalibrierung Batterietest Niedriger Strom Funktionstestzeit Drücken Sie die Taste, um den... -
Seite 9: Ereignisprotokoll
Die letzten 30 Ereignisse werden auf dem Gerät gespeichert. Sobald mehr als 30 Ereignisse gespeichert sind, werden die Protokollereignisse automatisch der Reihenfolge nach entfernt, beginnend mit Ereignis 1. Die gespeicherten Daten des Ereignisprotokolls können außerdem an WatchGas-IR LINK übertragen werden. Jedes Alarmereignis zeichnet folgende Ereignisse auf: - Art des Alarms (1. - Seite 10 Nach dem Abschluss der Kalibrierung erscheint auf dem LCD-Bildschirm das Symbol Wenn die Kalibrierung fehlschlägt, erscheint auf dem Bildschirm das Symbol In diesem Fall wenden Sie sich bitte an den Vertriebsmitarbeiter oder das autorisierten Händler. <Vorsicht> Die Kalibrierung sollte in einer Frischluft-Umgebung durchgeführt werden, die frei von jeglichem Einfluss anderer Gase ist (da davon ausgegangen wird, dass die Kalibrierung in einer Umgebung mit 20,9% Sauerstoff durchgeführt wird).
-
Seite 11: Standardgaskalibrierung
5.2. Standardgaskalibrierung Wird die Taste 5 Sekunden lang im Kalibrierungsmodus gedrückt, erscheinen auf dem LCD-Bildschirm das Symbol und das „CAL“-Zeichen. Wird die Taste erneut gedrückt, erscheint das Symbol . Drücken und halten Sie dann die Taste 3 Sekunden lang gedrückt, um die Kalibrierung zu starten. -
Seite 12: Spezifikation
-30℃ ~ +50℃ / 5% ~ 95% RF (nicht kondensierend) Feuchtigkeit Fall Gummigehäuse Zubehör Kalibrierungskappe, Handbuch, Kalibrierung und Qualitätsbericht Externe Probenahmepumpe (SP-Pump101), WatchGas-IR Link, Docking-Station Option Größe: 54mm(B) x 91mm(H) x 32mm(T)/ Gewicht: 93g(toxisch), 104g(O2) (Batterie, Clip im Lieferumfang enthalten) Größe und... -
Seite 13: Selbsttest Und Funktionstest
7. Selbsttest und Funktionstest Die Standardeinstellung für den Selbsttest liegt bei 20 Stunden und für das Intervall bei 8 Stunden bis 20 Stunden bzw. N/A. Um den Selbsttest zu starten, stellen Sie bitte das Selbsttestintervall über den IR Link ein. Nachdem das Einstellungsintervall aktiviert wurde, blinkt die STS-Meldung. (Die Meldung blinkt, bis der Benutzer den Selbsttest durchführt.) Sobald Sie die Taste drücken, werden Summer, LED, Vibration, LCD, 1. -
Seite 14: Zertifikate
Benutzerhandbuch 8. Zertifikate Eigensicherheit: Der Detektor erfüllt die folgenden Normen ExiaIICT4Ga IECEx: ① ② ③ ④ ⑤ 1: Explosionsgeschützt IECEx KTL 15.0018 2: Schutzkonzept 3: Gasgruppe 4: Temperaturklassifizierung 5: Geräteschutzniveau Ex ia IIC T4 Ga Klasse I, Zone 0, AEx ia IIC T4 Ga Klasse I, Abteilung 1, Gruppen A, B, C, D, T4 C22.2 Nr. -
Seite 15: Eingeschränkte Garantie
Benutzerhandbuch Eingeschränkte Garantie WatchGas garantiert, dass dieses Produkt bei normaler Verwendung und Wartung zwei Jahre ab dem Kaufdatum beim Hersteller oder beim autorisierten Händler frei von Produktions- und Materialfehlern ist. Der Hersteller übernimmt keine Haftung (im Rahmen dieser Garantie), wenn durch seine Tests und Untersuchungen festgestellt wird, dass der angebliche Produktfehler nicht vorliegt oder durch missbräuchliche Verwendung,... - Seite 16 Benutzerhandbuch 16 / 16...
