Inhaltszusammenfassung für Centurion Compass UniversalHg
Seite 1

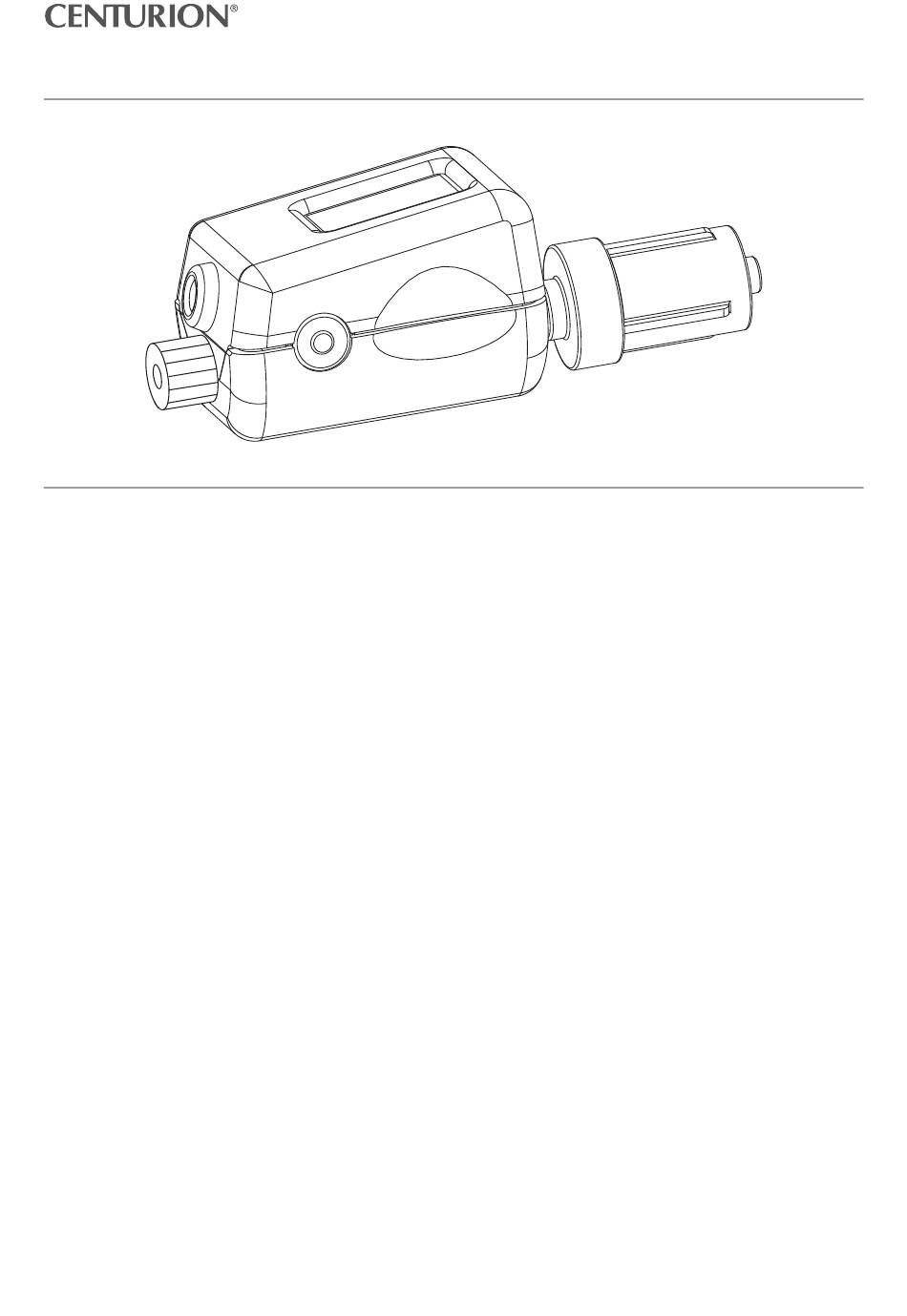

Compass™ UniversalHg ACHTUNG: Gemäß amerikanischer Gesetzesbestimmungen darf dieses Produkt nur von einem Arzt oder auf dessen Anordnung hin verkauft werden. Beschreibung Der Compass™ UniversalHg ist ein selbstkalibrierender Einmal- druckaufnehmer mit integrierter Digitalanzeige. Verwendungszweck Der Compass™ UniversalHg Einmaldruckaufnehmer mit integrierter Digitalanzeige ist für die direkte Messung und Überwachung des physiologischen Drucks bestimmt, einschließlich während der Infusion von Flüssigkeiten, Therapeutika und Diagnostika.
Seite 2
Empfohlenes Verfahren - Legung eines zentralen Venenkatheters 1. Den Compass UniversalHg aus der sterilen Verpackung nehmen. 2. Den Compass UniversalHg aktivieren und kalibrieren. Dazu die Ein/Aus-Taste ca. eine Sekunde drücken, bis auf der (Abbildung Anzeige „00 mm“ angezeigt wird Warnung: Den Compass UniversalHg vor dem Anschließen von Zubehör einschalten, um einen falschen Basisdruck...
Seite 3
Empfohlenes Verfahren - Überwachung des zentralen Venendruck (ZVD) 1. Den Compass UniversalHg aus der sterilen Verpackung nehmen. 2. Den Compass UniversalHg aktivieren und kalibrieren. Dazu die Ein/Aus-Taste ca. eine Sekunde drücken, bis auf der (Abbildung Anzeige „00 mm“ angezeigt wird Warnung: Den Compass UniversalHg vor dem Anschließen...
Seite 4
Dazu die Ein/Aus-Taste ca. eine Sekunde drücken, bis auf der Anzeige „00 mm“ angezeigt wird (Abbildung 4. Die Kanülenspitze einführen (Abbildung 4) und 0,3 ml Kochsalzlösung injizieren. 5. Der Druck wird auf der LCD-Anzeige des Compass UniversalHg angezeigt (Abbildung...
(Abbildung Hinweis: Das distale Ende (Außenluer) des Compass UniversalHg an die beim Patienten gelegte Kanüle oder den gelegten Katheter anschließen. 4. Der Druck wird auf der LCD-Anzeige des Compass UniversalHg (Abbildung angezeigt Falls gewünscht, das Gerät (maximal 0,038 Zoll Durchmesser) durch den Führungsdrahtanschluss des Compass UniversalHg...
Seite 6
Warnhinweise Falls Blut oder andere Körperflüssigkeiten in den Compass UniversalHg gezogen werden, dürfen diese nicht mehr in den Körper des Patienten zurückgeführt werden. werden. Für jedes Verfahren muss ein neuer Compass UniversalHg verwendet werden. Um die Ablesung von nicht physiologischen Druckwerten zu vermeiden, darf der Spritzenkolben beim Messen des Gefäßdrucks nicht bewegt werden.
Seite 7
Technische Daten des Compass™ UniversalHg Merkmal Wert Druckbereich ........-199 mmHg bis +999 mmHg Genauigkeit ........±2 mmHg unter 50 mmHg ±3 % der Ablesung über 50 mmHg Nullpunktabweichung ......±1 mmHg alle 4 Stunden Betriebszeit ........> 8 Stunden Betriebstemperatur ......
