他の設置方法 - PSU ボックス
耐衝撃 PSU ボックスは、ポールまたは平らな場所に取り付けられるオプションのア
クセサリーです。

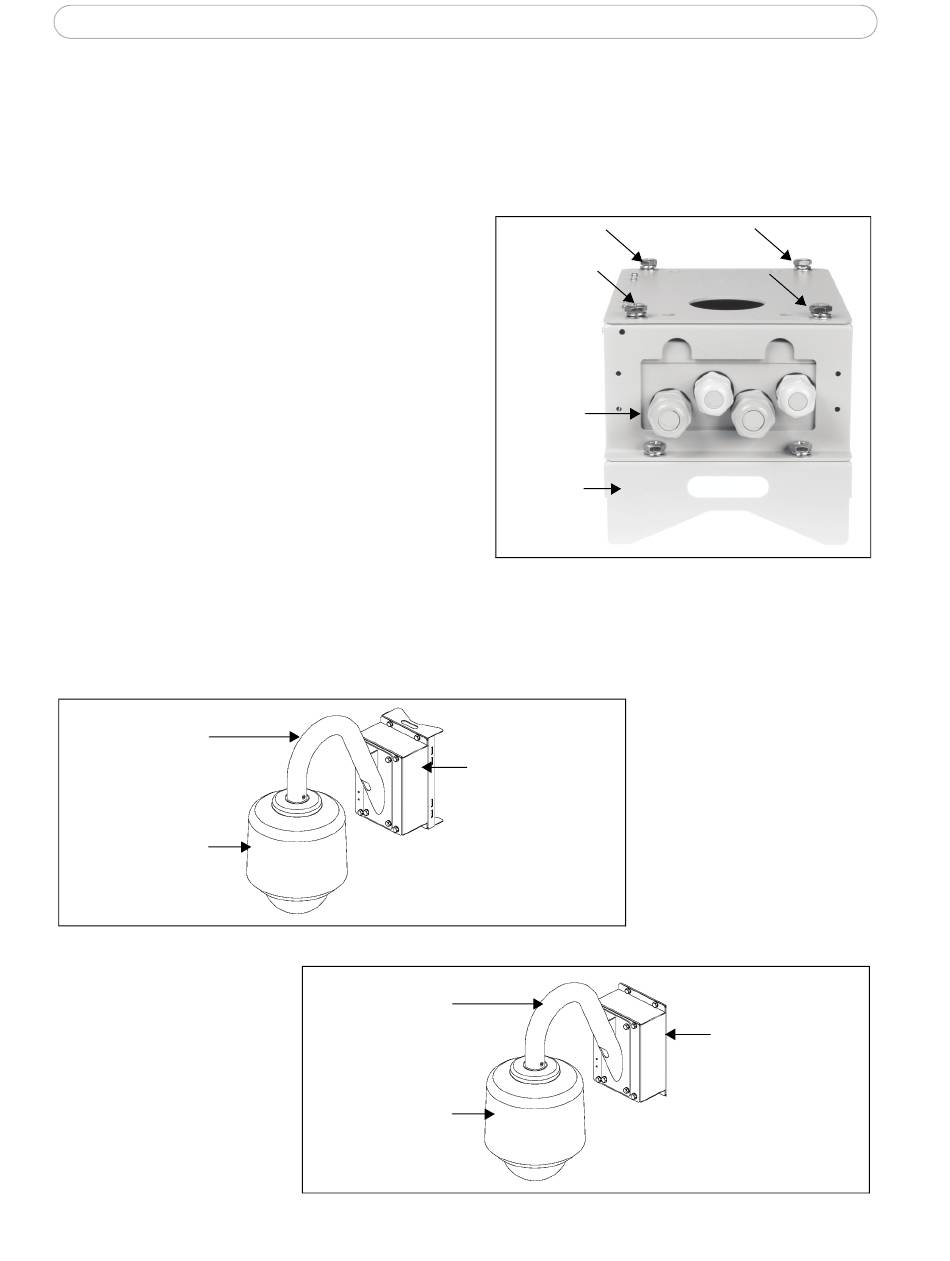

1. 4 本のネジを取り外し、PSU ボックス
の上部のフタを取り外します。
2. PSU ボックスの底の開口部に 4 つの
ケーブルグランドが入るように、
PS-24 を配置します。
3. フタを取り付け直し、4 本のねじを締
めてロックします。
4. ポール設置用のホルダーを使用する
か、または付属のねじを使用し、
PSU をポールまたは平らな場所に取り
付けます。
5. 屋外ハウジング用の指示にしたがっ
て、設置を完了します。
注記 :
• 4 個のスリーブアンカー ( フランジナット付き、ドリルサイズ 6mm、M6、長さ
≧50mm) ( コンクリートねじ、付属していません ) を使用します。
• ポール取り付け - このポールボックスの推奨のポール径は、130 ～ 140mm です。
グースネック
チューブ
屋外ハウジング
( カメラ用 )
設置例 (PSU ボックスおよびポール / 壁面取り付け )
PS-24 電源アダプター
ボックスのポ
ール取り付け
グースネック
チューブ
屋外ハウジング
( カメラ用 )
ねじ
ケーブル
グランド
ポール取り
付け用の
ホルダー
ボックスの
壁面取り付
