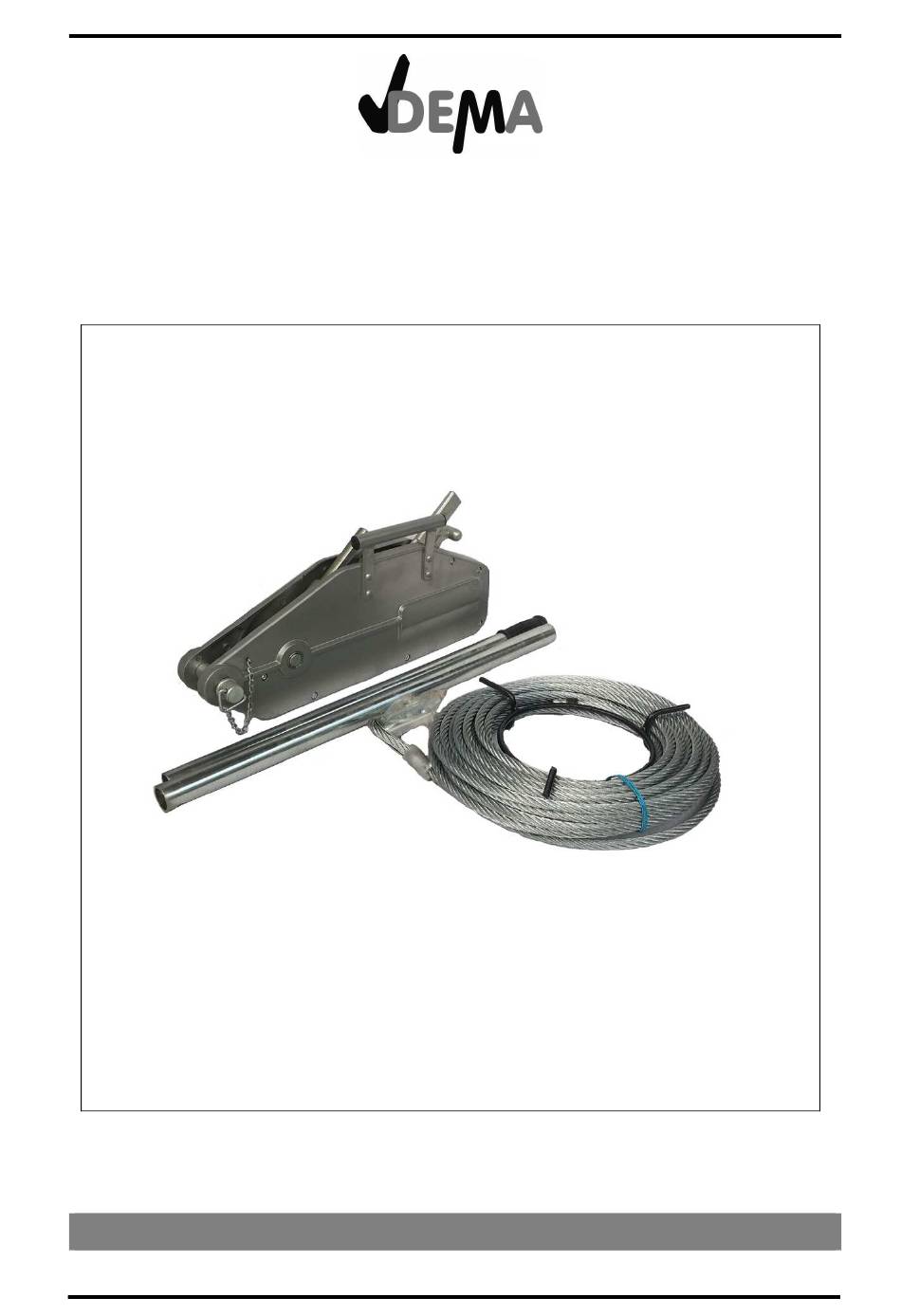

Dema HS 800 M Bedienungsanleitung
Handseilzug
Inhaltsverzeichnis
Version: N1

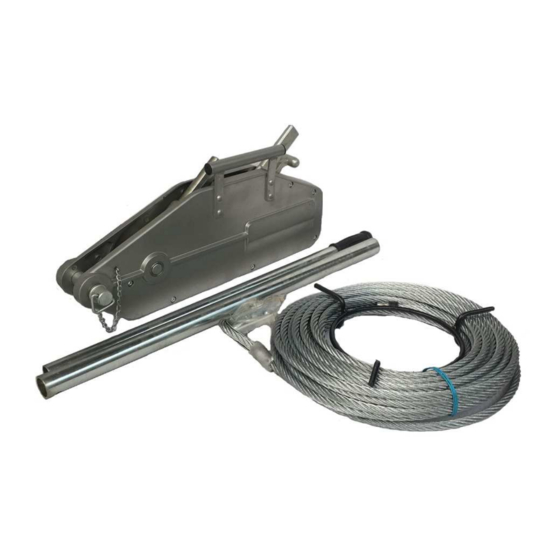

HANDSEILWINDE / -SEILZUG
0,8 to / 1,6 to / 3,2 to
ARTIKEL-NR. 68016 /68017 / 68018
Abb. symbolisch
LESEN SIE DIE BEDIENUNGSANLEITUNG UND DIE SICHERHEITSHINWEISE
VOR DER ERSTEN VERWENDUNG GRÜNDLICH DURCH!
DEMA-VERTRIEBS GMBH • IM TOBEL 4 • 74547 ÜBRIGSHAUSEN
WWW.DEMA-VERTRIEB.COM
© DEMA VERTRIEBS-GMBH
LETZTE AKTUALISIERUNG: 13.06.2019
Inhaltsverzeichnis
Verwandte Anleitungen für Dema HS 800 M
Inhaltszusammenfassung für Dema HS 800 M
- Seite 1 0,8 to / 1,6 to / 3,2 to ARTIKEL-NR. 68016 /68017 / 68018 Abb. symbolisch LESEN SIE DIE BEDIENUNGSANLEITUNG UND DIE SICHERHEITSHINWEISE VOR DER ERSTEN VERWENDUNG GRÜNDLICH DURCH! DEMA-VERTRIEBS GMBH • IM TOBEL 4 • 74547 ÜBRIGSHAUSEN WWW.DEMA-VERTRIEB.COM © DEMA VERTRIEBS-GMBH LETZTE AKTUALISIERUNG: 13.06.2019...
-
Seite 2: Inhaltsverzeichnis
68016 / 68017 / 68018 – HS 800 M / HS 1600 M / HS 3200 M Inhaltsverzeichnis 1 SICHERHEITSHINWEISE........................3 1-1 Bestimmungsgemäße Verwendung ....................... 3 1-2 Piktogrammerläuterung ..........................4 2 MONTAGE & AUFBAU ........................4 2-1 Seil einführen ..............................4 2-2 Ankerbolzen .............................. -
Seite 3: Sicherheitshinweise
68016 / 68017 / 68018 – HS 800 M / HS 1600 M / HS 3200 M SICHERHEITSHINWEISE Änderungen die dem technischen Fortschritt dienen, können ohne • Vorankündigung vom Hersteller getätigt werden und sind eventuell in der Bedienungsanleitung noch nicht berücksichtigt. -
Seite 4: Piktogrammerläuterung
68016 / 68017 / 68018 – HS 800 M / HS 1600 M / HS 3200 M PIKTOGRAMMERLÄUTERUNG Lesen Sie vor der ersten Verwendung die Bedienungsanleitung! Nicht unter gehobene Lasten treten! MONTAGE & AUFBAU SEIL EINFÜHREN Drücken Sie den Fixierhebel (15 - Abb.1) nach unten und schieben Sie ihn in •... -
Seite 5: Ankerbolzen
68016 / 68017 / 68018 – HS 800 M / HS 1600 M / HS 3200 M ANKERBOLZEN Der Ankerbolzen ist dient zur Befestigung der Handseilwinde. • Zum Einführen des Ankers müssen Sie den Bolzen zweimal drehen, um die •... -
Seite 6: Seil Lösen
68016 / 68017 / 68018 – HS 800 M / HS 1600 M / HS 3200 M SEIL LÖSEN Zum Lösen des Seils bewegen Sie den Rückwärtshebel vor und zurück. • Sobald Sie den Hebel nicht mehr betätigen, wird das Seil durch die Klemmbacken •... -
Seite 7: Wartung
68016 / 68017 / 68018 – HS 800 M / HS 1600 M / HS 3200 M WARTUNG Fetten Sie die Maschine regelmäßig mit einem geeigneten Schmierfett. ACHTUNG: • Das Seil darf nicht geschmiert werden! Sollte der Seilzug stark verschmutzt sein, empfiehlt es sich diesen auseinander zu •... -
Seite 8: Teileliste
68016 / 68017 / 68018 – HS 800 M / HS 1600 M / HS 3200 M TEILELISTE BEZEICHNUNG Bezeichnung Verkleidung - Rechts Verbindungsstange Verkleidung - Links Zweiter Stift Griff Dritter Stift Niete Vierter Stift Flachkopfschraube Sprungfeder Federring Sprungfeder Sechskantschraube... -
Seite 9: Ce-Konformitätserklärung
68016 / 68017 / 68018 – HS 800 M / HS 1600 M / HS 3200 M CE-KONFORMITÄTSERKLÄRUNG EU-Konformitätserklärung EU Declaration of Conformity Hiermit erklären wir, DEMA-Vertriebs GmbH Im Tobel 4, 74547 Übrigshausen, Germany We herewith declare Dass das nachfolgend bezeichnete Gerät aufgrund seiner Konzipierung und Bauart sowie in der von uns in Verkehr gebrachten Ausführung den...
