Dema SW 12/900 E Bedienungsanleitung
Verwandte Anleitungen für Dema SW 12/900 E
Inhaltszusammenfassung für Dema SW 12/900 E

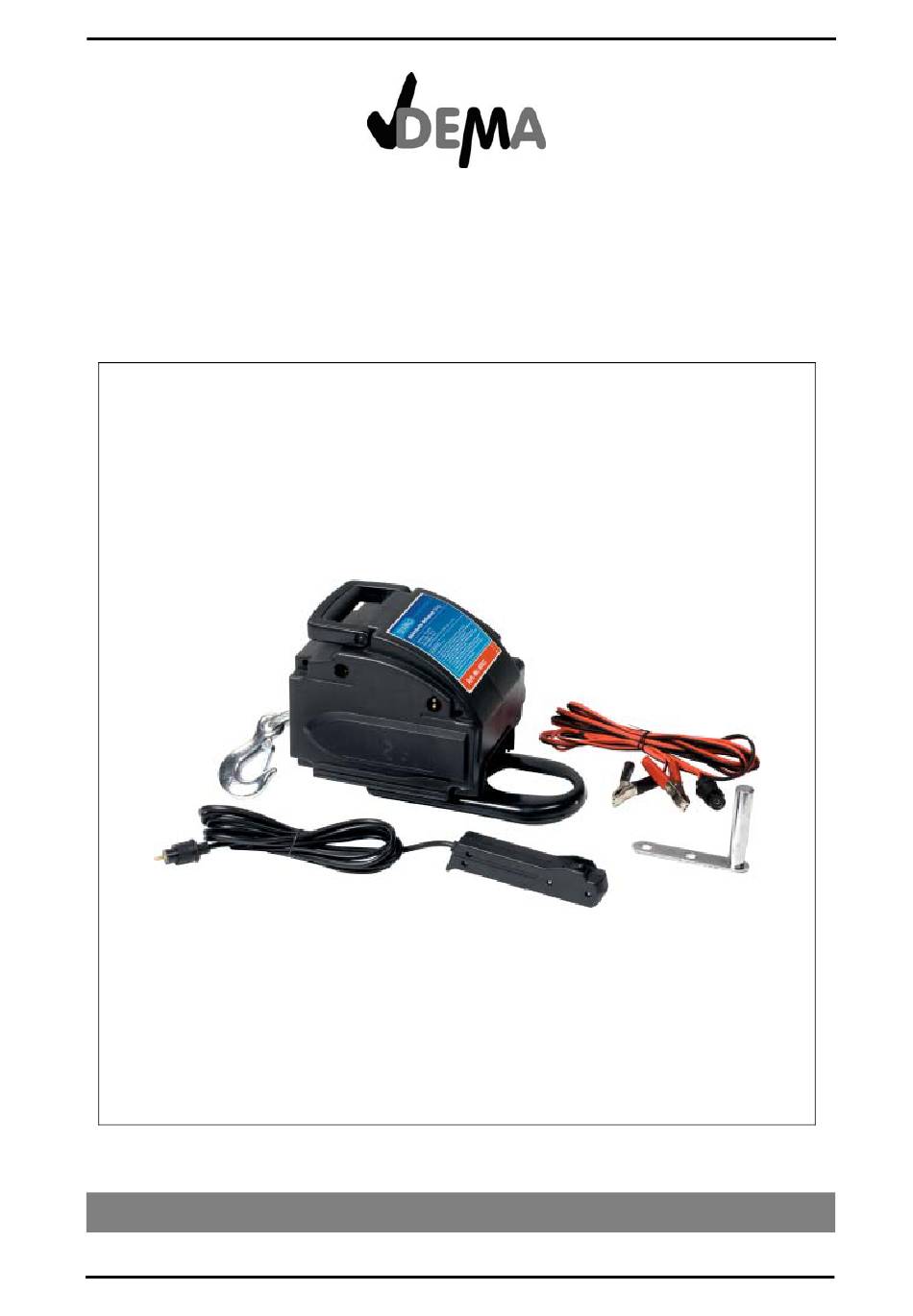

- Seite 1 SEILWINDE SW 12/900 E ARTIKEL-NR. 68027 LESEN SIE DIE BEDIENUNGSANLEITUNG UND DIE SICHERHEITSHINWEISE VOR DER ERSTEN VERWENDUNG GRÜNDLICH DURCH! DEMA-VERTRIEBS GMBH • IM TOBEL 4 • 74547 ÜBRIGSHAUSEN WWW.DEMA-VERTRIEB.COM © DEMA VERTRIEBS-GMBH LETZTE AKTUALISIERUNG: 13.07.2010...
-
Seite 2: Inhaltsverzeichnis
68027 - SW 12/900 E Inhaltsverzeichnis SICHERHEITSHINWEISE........................3 MONTAGE & AUFBAU ........................5 lose Montage ..............................5 feste Montage..............................5 BEDIENUNG ............................6 Zugkapazität..............................6 Notkurbel ..............................7 WARTUNG............................8 ENTSORGUNG..........................8 TECHNISCHE DATEN........................8 EXPLOSIONSZEICHNUNG....................... 9 TEILELISTE ............................. 10 CE-ZERTIFIKAT .......................... -
Seite 3: Sicherheitshinweise
68027 - SW 12/900 E SICHERHEITSHINWEISE • Änderungen die dem technischen Fortschritt dienen, können ohne Vorankündigung vom Hersteller getätigt werden und sind eventuell in der Bedienungsanleitung noch nicht berücksichtigt. • Kontrollieren Sie das Gerät vor Inbetriebnahme auf Vollständigkeit und Funktion •... -
Seite 4: Piktogrammerläuterung
68027 - SW 12/900 E • Stellen Sie sich während der Arbeit mit der Winde niemals zwischen Winde und Ladung. • Verwenden Sie die Fahrzeugwinde nicht für Arbeiten, für die sie nicht ausgelegt wurde, wie z.B. das senkrechte Anheben von Personen oder Lasten. -
Seite 5: Montage & Aufbau
68027 - SW 12/900 E MONTAGE & AUFBAU Abbildung 1 LOSE MONTAGE • Die aufgeführten Zahlen entsprechen den Positionen der Explosionszeichnung und der Teileliste. • Schrauben Sie die Grundplatte (56) mit den Schrauben (53), den Scheiben (54) und den Muttern (55) an die Unterseite des Gehäuses (3) an. -
Seite 6: Bedienung
68027 - SW 12/900 E • Verwenden Sie zur Befestigung verstärkte Stahlbolzen mit einem Mindestdurchmesser von 9,5 mm (Befestigungsmaterialien sind im Lieferumfang nicht enthalten • Zeichnen Sie das Lochbild von der Unterseite des Gehäuses der Seilwinde ab. • Bohren Sie die Löcher für die Befestigung. -
Seite 7: Notkurbel
68027 - SW 12/900 E folgende Darstellung zeigt die Zugkapazität in Abhängigkeit des Neigungswinkels. Abbildung 2 NOTKURBEL • Ziehen Sie den Kupplungshebel fest, indem Sie diesen im Uhrzeigersinn drehen. • Üben Sie beim Anziehen des Kupplungshebels keine Gewalt aus. Benutzen Sie niemals Hilfsmittel (Verlängerungen) zum Anziehen des Kupplungshebels. -
Seite 8: Wartung
Kupplungshebel und die linke Gehäusehälfte demontieren. Benutzen Sie zum Schmieren der Zahnräder ein wasserfestes Schmierfett ENTSORGUNG Im Falle der Entsorgung dieses Gerätes wenden Sie sich bitte an die DEMA Vertriebs- GmbH, Ihren lokalen Händler oder einen lokalen Wertstoffverwerter. Führen Sie das Gerät keinesfalls einer kommunalen Sammelstelle zu! Entsorgen Sie das Gerät keinesfalls über den normalen Hausmüll! -
Seite 9: Explosionszeichnung
68027 - SW 12/900 E EXPLOSIONSZEICHNUNG SEITE 9 VON 11... -
Seite 10: Teileliste
68027 - SW 12/900 E TEILELISTE Pos. Bezeichnung Pos. Bezeichnung Schraube Scheibe Scheibe Schraube Gehäuse – links Eingangsstecker Achsabdeckung Kontrollstecker Zahnrad Griff Zahnrad Mutter Stift Bolzen Welle Batterieklemme Passfeder Fernbedienung Motor Haken Mutter Zahnrad Bolzen Achse Klammer Zahnrad Rahmen Rutschkupplung Grundplatte Rutschkupplung –... -
Seite 11: Ce-Zertifikat
68027 - SW 12/900 E CE-ZERTIFIKAT EU-Konformitätserklärung EU Declaration of Conformity Hiermit erklären wir, DEMA-Vertriebs GmbH We herewith declare Im Tobel 4, 74547 Übrigshausen, Germany Dass das nachfolgend bezeichnete Gerät aufgrund seiner Konzipierung und Bauart sowie in der von uns in Verkehr gebrachten Ausführung den einschlägigen, grundlegenden Sicherheits- und Gesundheitsanforderungen...
