Wandsekretär Franz
10
582 mm
140 mm
140 mm
100 mm
500 mm
Rückseite
140 mm
140 mm
100 mm

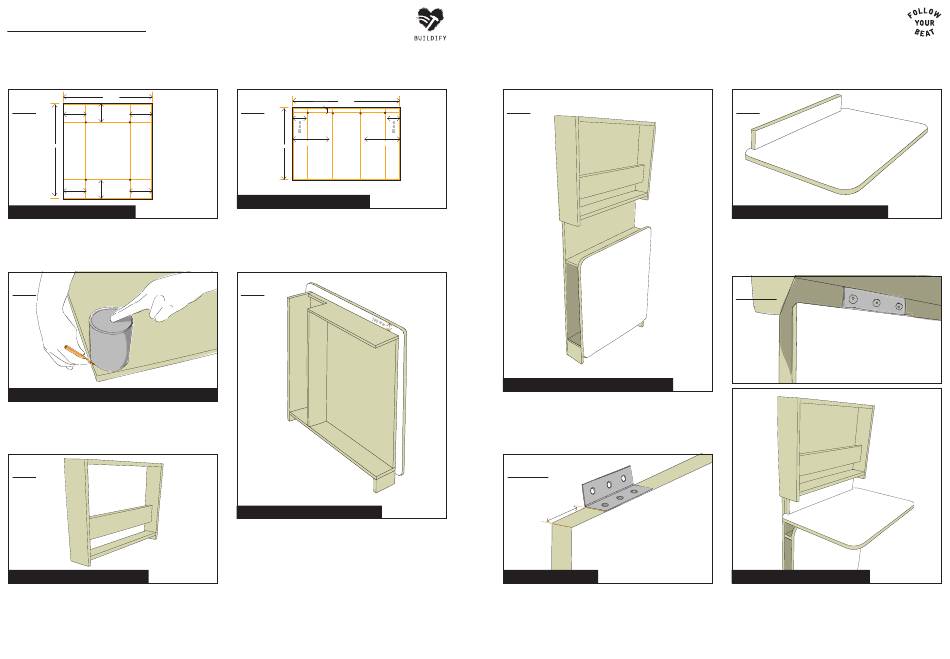

INNENWAND BOHREN UND SENKEN
Die Innenwand entsprechend der Skizze mit dem Vorbohrer mit
Senker bohren und senken. Durch diese Bohrlöcher verschraubst Du
die Innenwand später mit der Front.
12
RUNDUNGEN FÜR TISCHPLATTE UND FRONT ZUSCHNEIDEN
Die Ecken der Tischplatte und der Front unten abrunden. Dazu eine
Standardfarbdose (55 mm Radius) an den Ecken platzieren und den
Radius nachzeichnen. Danach die Ecken mit der Stichsäge zuschnei-
den und die Sägekanten schleifen, bis alle rauen Stellen glatt sind.
13
KONSTRUKTION OBEN VERSCHRAUBEN
Den Deckel, den Zeitungshalter und den Regalboden 1 mit je zwei
Schrauben (3,5 x 40 mm) zwischen den oberen Seitenwänden
verschrauben.
11
700 mm
15 mm
250 mm
250 mm
450 mm
Innenseite
TISCHPLATTE BOHREN UND SENKEN
Die Tischplatte entsprechend der Skizze mit dem Vorbohrer mit Sen-
ker bohren und senken. Durch diese Bohrlöcher verschraubst Du die
Innenwand später mit dem Stützbrett. Achtung: Beim Bohreraustritt
auf der Sichtseite kann es zum Abplatzen der Melaminharzbeschich-
tung kommen. Eventuell mit 2mm-Bohrer vorbohren.
14
Ansicht von hinten
KONSTRUKTION UNTEN VERSCHRAUBEN
Achtung: vor dem Verschrauben den Fuss (100 x 230 mm) mit
der Stichsäge auf 80 x 100 mm zuschneiden. Mit der Innenwand
werden jetzt folgende Teile in dieser Reihenfolge verschraubt: der
Regalboden 2 von oben, der Regalboden 3 von unten und dazwi-
schen das Kanalbrett; danach die untere Seitenwand und der Fuss
unten links. Anschliessend wird das Kanalbrett mit den beiden
Regalböden verschraubt sowie der Regalboden 3 mit der unteren
Seitenwand und dem Fuss unten links. Dazu sind insgesamt
18 Schrauben (3,5 x 40 mm) nötig. Die Front mit vier Schrauben
(5,0 x 25 mm) mittig und mit einem Überstand von 100 mm
zur oberen Kante der Innenwand von hinten mit der Innenwand
verschrauben.
15
KONSTRUKTIONEN MIT RÜCKWAND VERBINDEN
Die beiden Konstruktionen ringsum bündig mit insgesamt 20 Schrau-
ben (3,5 x 40 mm) mit der Rückwand verschrauben.
16.2
50 mm
SCHARNIERE MONTIEREN
Die beiden Scharniere (64 x 34 mm) mit je drei Schrauben (3,5 x
16 mm) auf der langen Seite (600 mm) mit je einem Abstand von
50 mm zur Aussenkante auf dem Stützbrett montieren.
16
STÜTZBRETT AN TISCHPLATTE MONTIEREN
Das Stützbrett mit vier Schrauben (3,5 x 40 mm) mit der Tisch-
platte verschrauben. Weisse Abdeckkappen auf die Schraubenköp-
fe der Tischplatte stecken.
16.3
TISCHPLATTE UND FRONT ANBRINGEN
Das Stützbrett (mit Tischplatte) entsprechend der Darstellung
mit Hilfe der zwei Scharniere (64 x 34 mm) und insgesamt sechs
Schrauben (3,5 x 16 mm) aussen bündig an der Rückwand ver-
schrauben, sodass die Scharniere unten am Regalboden 1 direkt
anstossen.
