Wandsekretär Franz
2
600 mm
9 mm
200 mm
200 mm
403 mm
1275 mm
610 mm
550 mm
275 mm
9 mm
9 mm
40 mm

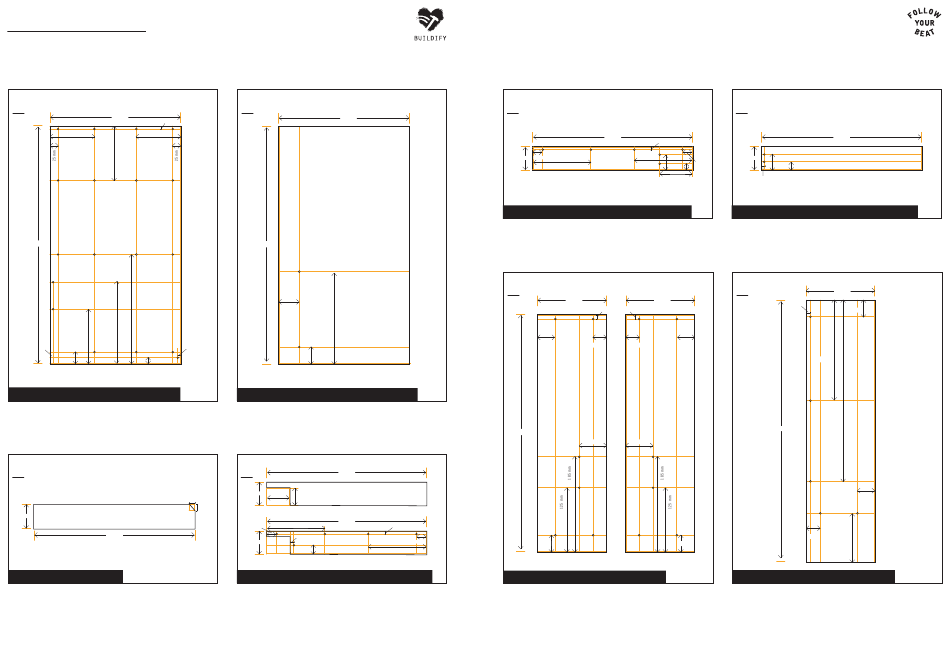

RÜCKWAND (RÜCKSEITE) BOHREN UND SENKEN
Die Rückseite entsprechend der Skizze mit dem Vorbohrer mit Senker
bohren und senken. Durch diese Bohrlöcher verschraubst Du die Rück-
wand später mit den Regalböden, der unteren Seitenwand (= rechter
Fuss) und dem linken Fuss.
4
100 mm
600 mm
REGALBODEN 1 ZUSCHNEIDEN
Den Regalboden entsprechend der Skizze mit der Stichsäge zuschnei-
den. Durch diesen Ausschnitt wird später das Seil des Gegengewichts
geführt.
3
Rückseite
600 mm
1275 mm
122 mm
575 mm
125 mm
Zweite Bohrskizze für eine
übersichtlichere Darstellung
RÜCKWAND (RÜCKSEITE) BOHREN UND SENKEN
Die Rückseite entsprechend der Skizze mit dem Vorbohrer mit Senker
bohren und senken. Durch diese Bohrlöcher verschraubst Du die
Rückwand später mit dem innenliegenden Kanalbrett.
5
582 mm
100 mm
80 mm
10 mm
95 mm
10 mm
582 mm
25 mm
200 mm
9 mm
100 mm
40 mm
REGALBODEN 2 ZUSCHNEIDEN, BOHREN UND SENKEN
Den Regalboden entsprechend der oberen Skizze mit der Stichsäge
zuschneiden. Durch diesen Ausschnitt wird später das Gegengewicht
geführt. Danach den Regalboden mit dem Vorbohrer mit Senker bohren
und senken. Durch diese Bohrlöcher verschraubst Du später diesen
Regalboden mit der Innenwand sowie mit dem Kanal.
6
Rückseite
100 mm
25 mm
200 mm
REGALBODEN 3 (UNTERSEITE) BOHREN UND SENKEN
Den Regalboden entsprechend der Skizze mit dem Vorbohrer mit
Senker bohren und senken. Durch diese Bohrlöcher verschraubst Du
später diesen Regalboden mit der Innenwand und dem Kanalbrett.
8
118 mm
35 mm
440 mm
Unterseite
9 mm
25 mm
35 mm
200 mm
SEITENWÄNDE (OBEN) BOHREN UND SENKEN
Die beiden Seitenwände oben entsprechend der Skizze mit dem Vor-
bohrer mit Senker bohren und senken – die beiden Seitenwände kön-
nen übereinandergelegt und in einem Arbeitsgang gebohrt werden.
Die Bohrungen der unten liegenden Seitenwand anschliessend von
der anderen Seite separat senken, sodass die oberen Seitenwände
spiegelgleich werden. Durch diese Bohrlöcher verschraubst Du die
Seitenwände später mit dem Regalboden 1 und dem Zeitungshalter.
7
Unterseite
582 mm
9 mm
200 mm
100 mm
70 mm
25 mm
40 mm
104 mm
REGALBODEN 3 (OBERSEITE) BOHREN UND SENKEN
Den Regalboden 3 umdrehen und entsprechend der Skizze von oben
mit dem Vorbohrer mit Senker bohren und senken. Durch diese Bohr-
löcher verschraubst Du den Regalboden 3 später mit dem linken Fuss.
9
links
rechts
118 mm
9 mm
9 mm
25 mm
25 mm
35 mm
50 mm
50 mm
35 mm
SEITENWAND (UNTEN) BOHREN UND SENKEN
Die untere Seitenwand entsprechend der Skizze mit dem Vorbohrer
mit Senker bohren und senken. Durch diese Bohrlöcher verschraubst
Du später diese Seitenwand mit der Innenwand, der Rückwand und
dem Regalboden 3.
Oberseite
582 mm
70 mm
40 mm
9 mm
rechts
100 mm
9 mm
35 mm
250 mm
618 mm
490 mm
35 mm
25 mm
89 mm
