Netti Dynamic Gebrauchsanweisung Seite 15

•

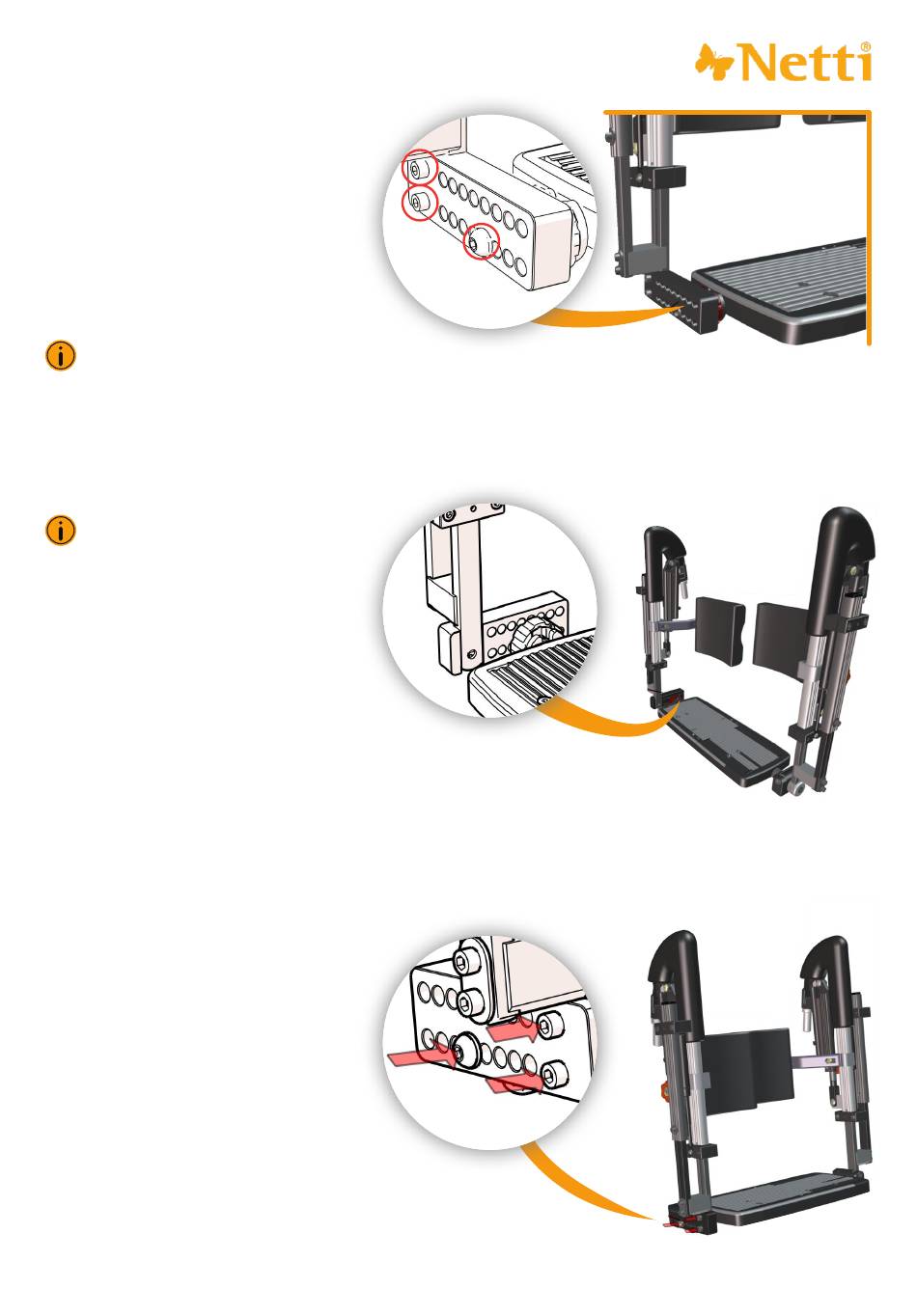

Befestigen Sie die Verlängerungshalterungl
mit 2 Schrauben M6 mit einem 5 mm-
Inbusschlüssel durch das Längsprofil in
2 Muttern.
• Befestigen Sie die
Fußbrettverriegelung mit einer
Schraube M8 mit einem 6 mm-
Inbusschlüssel.
Die rechte Abbildung zeigt die nach vorne
info@solidworks.com
reichende Halterung, die ein längeres linkes
Bein ermöglicht. Die rechte Beinstütze und
das Wadenpolster müssen nach hinten
bewegt werden, passend für einen Benutzer
mit einem kürzeren rechten Bein.
info@solidworks.com
Die rechte Abbildung zeigt die nach
hinten reichende Halterung, die ein
längeres rechtes Bein ermöglicht.
Die rechte Beinstütze und das
Wadenpolster müssen nach vorne
bewegt werden, passend für einen
Benutzer mit einem längeren
rechten Bein.
Alle Montageabbildungen gelten für
Netti Dynamic PARALLEL.
Das Montageverfahren für
Netti Dynamic DUAL ist ähnlich.
info@solidworks.com
Satz Verlängerungsplattform für
DUAL-Beinstütze: 82940 und 82941.
Modell: Netti DYNAMIC-Beinstütze
Sprache: Deutsch Version: 2021-03
