10.2
RS232 Schnittstelle
Die RS232 Schnittstelle befindet sich hinter der linksseitigen Abdeckung. Schließen Sie die
Datenleitung mit Hilfe eines 3,5 mm Klinkensteckers an.

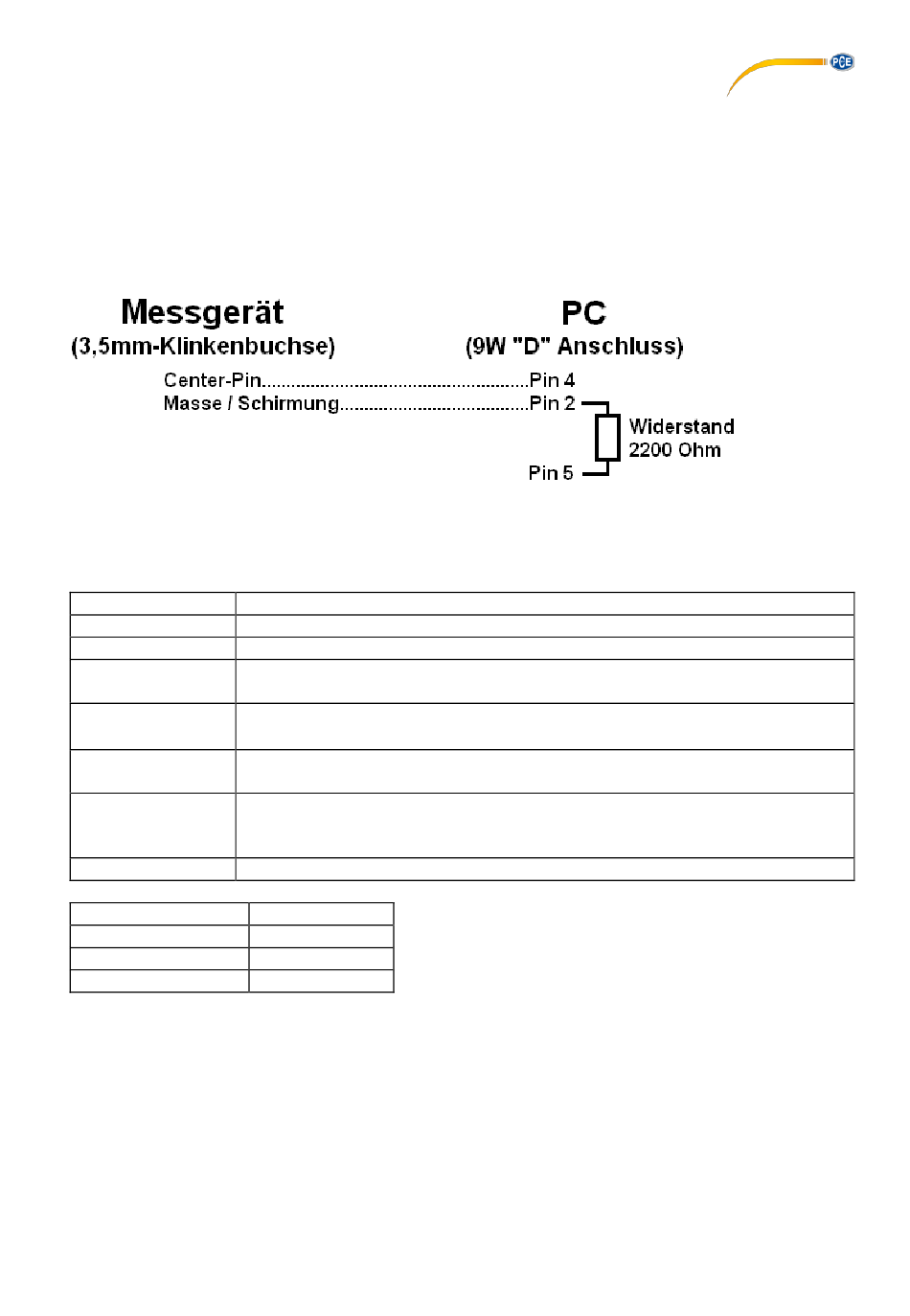

Der Ausgang ist eine 16-stellige Datenkette, welche gemäß der benutzerspezifischen
Anforderungen eingerichtet werden kann. Ein RS232-Kabel mit folgenden Eigenschaften wird
benötigt, um das Gerät mit einem PC zu verbinden:
Die 16-stellige Datenkette wird in folgendem Format dargestellt:
D15 D14 D13 D12 D11 D10 D9 D8 D7 D6 D5 D4 D3 D2 D1 D0
Die Ziffern stehen für folgende Parameter:
D15
D14
D13
D12 &
D11
D10
D9
D8 bis D1
D0
Baudrate
Parität
Datenbitanzahl
Stoppbit
Startwort
4
Wenn Schalldruckpegel gesendet wird, wird 1 angezeigt
Störmeldesystem für Display
dB = 17
Polarität
0 = Positiv 1 = Negativ
Dezimalzeichen (DP), Position von rechts nach links
0 = kein DP, 1= 1 DP, 2 = 2 DP, 3 = 3 DP
Displayanzeige, D1 = LSD, D8 = MSD
Z. B.:
Wenn Displayanzeige 1234 ist, ist D8 ... D1 00001234
Endwort
9600
Keine
8 Datenbits
1 Stoppbit
