- Seite 1 Dokumentation Funklautsprecher Ansteuermodul V3 (FL-ANM-AG) Stand: 13.12.2018...
- Seite 2 Es wurden alle Bemühungen unternommen, um sicherzustellen, dass die Informationen in diesem Dokument zum Zeitpunkt der Veröffentlichung vollständig und korrekt sind. EMERCOS Alarmierungssysteme (EMERCOS) und Meiknologic GmbH (MKL) übernehmen jedoch keine Haftung für eventuelle Fehler. In zukünftigen Versionen können an den in diesem Dokument enthaltenen Informationen Änderungen und Korrekturen angebracht...
-
Seite 3: Inhaltsverzeichnis

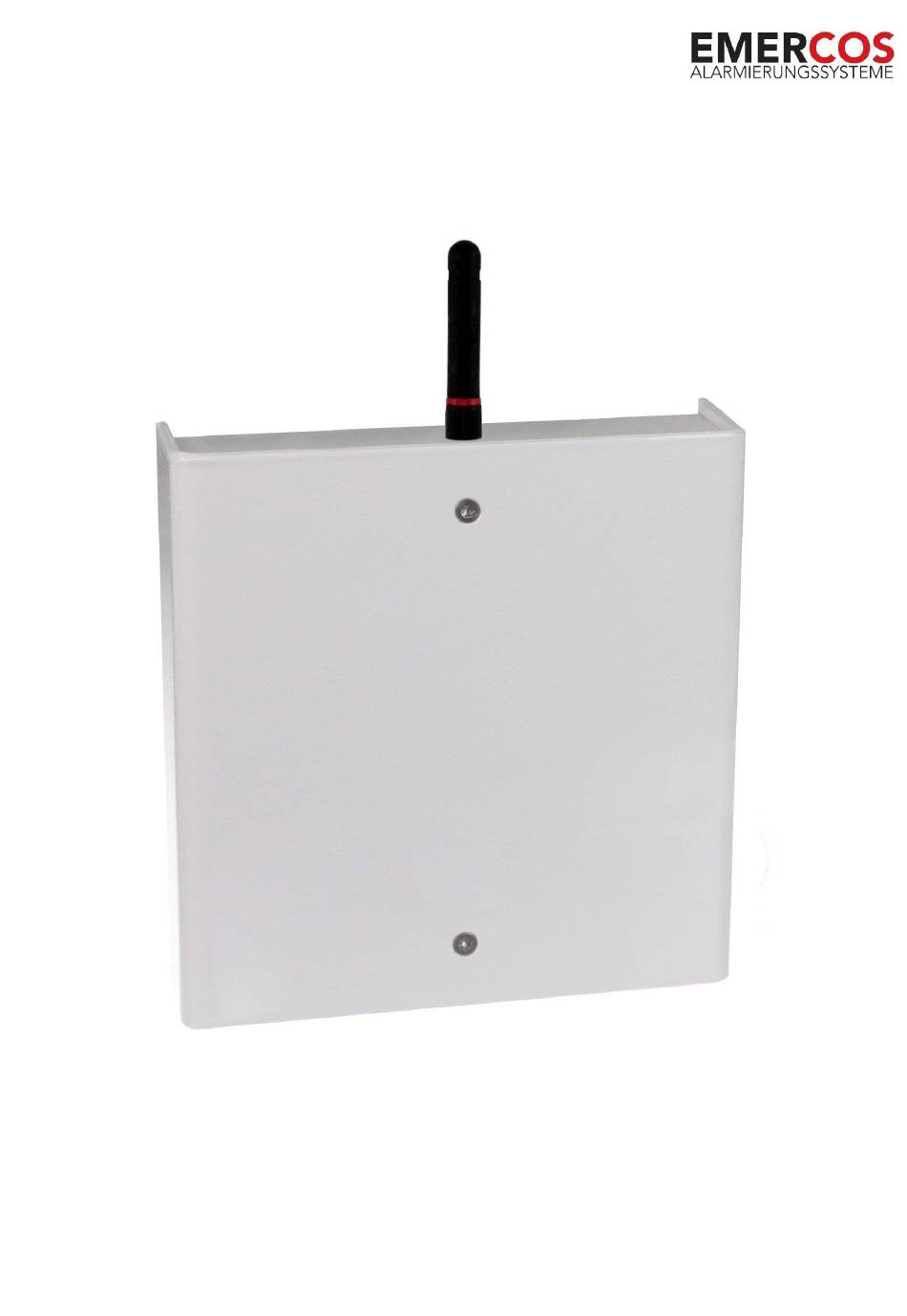

FL-ANM Sub-Modul ....................8 Technische Daten ....................9 1 Einführung Das Funklautsprecher Ansteuermodul V3 (FL-ANM) dient in einem Sprachinformations- System von Emercos zur Kommunikation zwischen der Zentrale (FAS210 bzw. FAS212) und den im System vorhandenen Funklautsprechern (FLSP). Das FL-ANM verfügt über ein eigenes Gehäuse mit Sabotageschutz-Kontakt und integrierter Antenne. -
Seite 4: Installation Und Konfiguration
2 Installation und Konfiguration 2.1 Montage Das FL-ANM ist geschützt vor Stößen und mutwilligen Beschädigungen sowie in einer für Techniker Zwecks Wartung leicht zugänglichen Position in einem geschlossenen, trockenen Raum (Innenbereich) zu montieren. Zwischen dem FL-ANM und den zugehörigen FLSP dürfen sich keine Gegenstände aus Metall befinden. -
Seite 5: Elektrischer Anschluss An Die Zentrale Fas212
Elektrischer Anschluss an die Zentrale FAS212 Meiknologic GmbH T: +49 6186 912226 Hölderlinweg 19a F: +49 6186 912223 D-64285 Darmstadt E: info@meiknologic.de www.emercos.de Seite 5 von 9... -
Seite 6: Anschlussbelegung Des Fl-Anm
Anschlussbelegung des FL-ANM Plus 12VDC Minus 12VDC Sabotage Sabotage Kanal A Kanal B Kanal C Kanal D GND für Kanäle N.C. Meiknologic GmbH T: +49 6186 912226 Hölderlinweg 19a F: +49 6186 912223 D-64285 Darmstadt E: info@meiknologic.de www.emercos.de Seite 6 von 9... -
Seite 7: Verbindung Fl-Anm Und Funklautsprecher
Verbindung FL-ANM und Funklautsprecher Gesteuert durch die Zentrale sendet das FL-ANM über die Kanäle A, B, C oder D Informationen an die zugeordneten FLSP. Hierfür muss jeder Sendekanal des FL-ANM, der eine Aktion in einem FLSP auslösen soll, in alle ihm zugeordneten FLSP eines Systems eingelernt werden. -
Seite 8: Verbindung Zu Einem Funklautsprecher Trennen
2.5 Verbindung zu einem Funklautsprecher trennen Wenn Sie ein in einen FLSP eingelerntes FL-ANM vollständig im FLSP löschen wollen, gehen Sie wie folgt vor: Drücken Sie im FLSP gleichzeitig die MEMO-Taste und die DEL-Taste und halte Sie diese gedrückt. ... -
Seite 9: Technische Daten
4 Technische Daten Technische Daten FL-ANM: Abmessungen mit Antenne (B x H x T): 125 X 130 X 35mm Stromversorgung: 5V bis 30V DA (typ. 12V DC) ; Trippel 2% Stromaufnahme: ca. 30mA Sende-/Empfangsfrequenz (Funkmodul): 433,92 MHz ...
