Inhaltszusammenfassung für Wingburg BELPORT

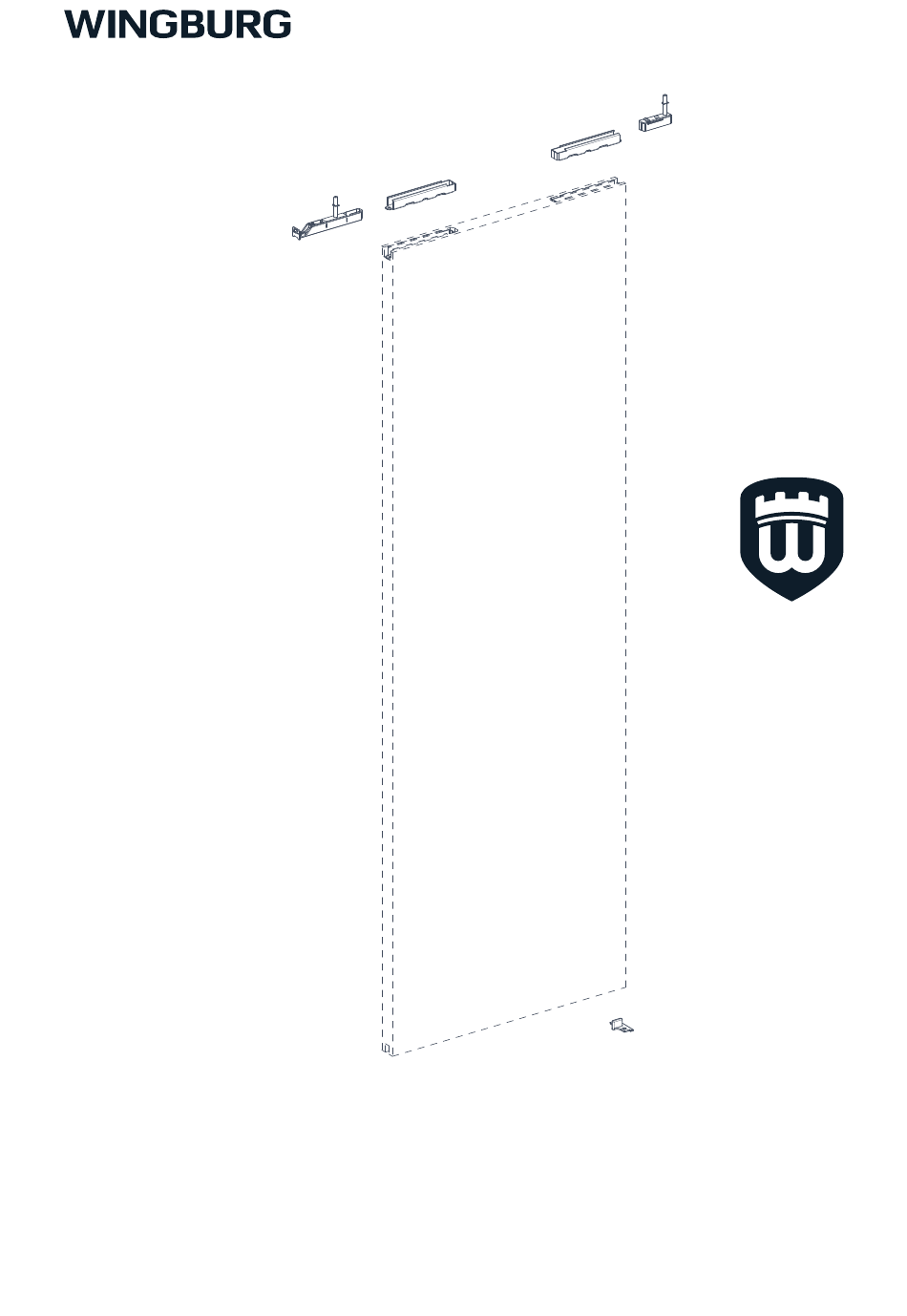

- Seite 1 Montageanleitung Beschlagset BELPORT HOLZ...
- Seite 2 INHALT | BELPORT HOLZ Sicherheitshinweise Benötigtes Werkzeug Lieferumfang Montage 6 - 13 Technische Änderungen, Irrtümer und Druckfehler vorbehalten - 26.08.2020 Alle Maße in Millimeter...
-
Seite 3: Sicherheitshinweise
Use the correct lifting and carrying techniques during installation. All items have been checked prior to delivery by “Wingburg”. “Wingburg” does not accept any liability for damage that occurs during installation or transportation. - Seite 4 LIEFERUMFANG | BELPORT HOLZ Bauteile 1x (2x) 1x (2x) 1x (2x) d 2x (4x) Bodenführung Türblatthalter lang Türblatthalter kurz Türaufnahme Bodenführung CW75/100 Türblatthalter lang Türblatthalter kurz Türaufnahme e 1x f 2x Montagehilfe Montagehilfe Gummidichtung Gummidichtung -x = einflügelig, (-x) = zweiflügelig...
- Seite 5 LIEFERUMFANG | BELPORT HOLZ Alle Bauteile im Überblick Technische Änderungen, Irrtümer und Druckfehler vorbehalten - 26.08.2020 Alle Maße in Millimeter...
- Seite 6 MONTAGE | BELPORT HOLZ CW75 Profil CW100 Profil CW75 Profi l CW100 Profi l Wenn keine Fußbodenheizung verbaut Wenn keine Fußbodenheizung verbaut wurde, darf die Bodenführung gegebe- wurde, darf die Bodenführung gegebe- nenfalls auch verschraubt werden. nenfalls auch verschraubt werden.
- Seite 7 MONTAGE | BELPORT HOLZ 35-42 Mit Rast- oder Anschlagstopper Mit Rast- oder Anschlagstopper Mit Push to Slide Mit Push to slide Technische Änderungen, Irrtümer und Druckfehler vorbehalten - 26.08.2020 Alle Maße in Millimeter...
- Seite 8 MONTAGE | BELPORT HOLZ Klick Technische Änderungen, Irrtümer und Druckfehler vorbehalten - 26.08.2020 Alle Maße in Millimeter...
- Seite 9 MONTAGE | BELPORT HOLZ ± 1 , 5 SW 3 Durchgangsbreite Durchgangsbreite Einflügelig Einfl ügelig Durchgangsbreite Durchgangsbreite Doppelflügelig Doppelfl ügelig e i t e g s b r h g a n Durchgangsbreite D u r c Technische Änderungen, Irrtümer und Druckfehler vorbehalten - 26.08.2020...
- Seite 10 MONTAGE | BELPORT HOLZ g s h ö h g a n D u r c Durchgangshöhe g s h ö Durchgangshöhe h g a n D u r c Technische Änderungen, Irrtümer und Druckfehler vorbehalten - 26.08.2020 Alle Maße in Millimeter...
- Seite 11 MONTAGE | BELPORT HOLZ Technische Änderungen, Irrtümer und Druckfehler vorbehalten - 26.08.2020 Alle Maße in Millimeter...
- Seite 12 +49.5257.94792-0 info@wingburg.de www.wingburg.de...
