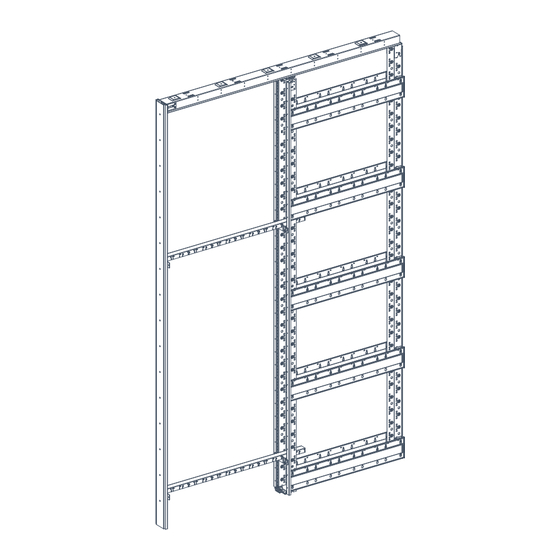

- Seite 1 Montageanleitung Einbauelemente für Schiebetüren CAVIS C1T...
-
Seite 2: Inhaltsverzeichnis
INHALT | CAVIS C1T Sicherheitshinweise Benötigtes Werkzeug Lieferumfang Montage CW75 6 - 8 Montage CW100 9-12 Einbausituationen Wandöffnung Beplankungshinweise Technische Änderungen, Irrtümer und Druckfehler vorbehalten - 29.05.2019 Alle Maße in Millimeter... -
Seite 3: Sicherheitshinweise
Use the correct lifting and carrying techniques during installation. All items have been checked prior to delivery be “Wingburg”. “Wingburg” does not accept any liability for damage that occurs during installation or transportation. -
Seite 4: Lieferumfang
LIEFERUMFANG | CAVIS C1T Bauteile 10x* 10x* CW100 Einlaufholme Taschenpfosten Querprofil Distanzblech Einlaufholme Taschenpfosten Querprofil Distanzblech g 5x* CW100 Styroporklotz CW75/100 Distanzfuß CW75/100 Laufschiene + Tragprofil Laufschiene + Tragprofil Distanzwinkel Distanzwinkel Styroporklotz CW75/100 Distanzfuß CW75/100 j 2x Anschlagpfosten Positionsstrebe Anschlagpfosten Positionsstrebe *Die Anzahl wird auf die jeweilige Einbauhöhe des Sets abgestimmt und kann unterschiedlich ausfallen. -
Seite 5: Alle Bauteile Im Überblick
LIEFERUMFANG | CAVIS C1T Alle Bauteile im Überblick CW75 Profil (Auslieferungszustand) CW100 Profil (Umrüstbar) CW75 Profil (Auslieferungszustand) CW100 Profil (Umrüstbar) » Montage ab Seite 6 » Montage ab Seite 9 » Montage ab Seite 6 » Montage ab Seite 9 Einfach beplankt Einfach beplankt Einfach beplankt... -
Seite 6: Montage Cw75
MONTAGE | CAVIS C1T CW75 TIPP TIPP Eine liegende Vormontage erleichtert den Aufbau. Eine liegende Vormontage erleichtert den Aufbau c a . 4 Technische Änderungen, Irrtümer und Druckfehler vorbehalten - 29.05.2019 Alle Maße in Millimeter... - Seite 7 CW75 MONTAGE | CAVIS C1T CW100 CW75 Technische Änderungen, Irrtümer und Druckfehler vorbehalten - 29.05.2019 Alle Maße in Millimeter...
- Seite 8 MONTAGE | CAVIS C1T CW75 Bei Sonderbreiten Bauteil „J“ von unten an Bei Sonderbreiten Bauteil „J“ von unten an das Winkelblech schrauben! das Winkelblech schrauben! » Weiter mit Schritt 7 auf Seite 13 Technische Änderungen, Irrtümer und Druckfehler vorbehalten - 29.05.2019 Alle Maße in Millimeter...
-
Seite 9: Montage Cw100
CW100 MONTAGE | CAVIS C1T c a . 4 TIPP TIPP Eine liegende Vormontage erleichtert den Aufbau. Eine liegende Vormontage erleichtert den Aufbau Technische Änderungen, Irrtümer und Druckfehler vorbehalten - 29.05.2019 Alle Maße in Millimeter... - Seite 10 MONTAGE | CAVIS C1T CW100 c a . 4 Technische Änderungen, Irrtümer und Druckfehler vorbehalten - 29.05.2019 Alle Maße in Millimeter...
- Seite 11 CW100 MONTAGE | CAVIS C1T CW100 CW75 1 0 0 Technische Änderungen, Irrtümer und Druckfehler vorbehalten - 29.05.2019 Alle Maße in Millimeter...
- Seite 12 MONTAGE | CAVIS C1T CW100 Bei Sonderbreiten Bauteil „J“ von unten an Bei Sonderbreiten Bauteil „J“ von unten an das das Winkelblech schrauben! Winkelblech schrauben! Technische Änderungen, Irrtümer und Druckfehler vorbehalten - 29.05.2019 Alle Maße in Millimeter...
-
Seite 13: Einbausituationen
MONTAGE | CAVIS C1T SITUATION 1 SITUATION 2 SITUATION 1 SITUATION 2 OK FF OK FF OK RF 90° 90° 90° 90° 90° 90° 90° 90° Lot- und fluchtgerecht ausrichten! Lot- und fluchtgerecht ausrichten! Lot- und fluchtgerecht ausrichten! Lot- und fluchtgerecht ausrichten! Technische Änderungen, Irrtümer und Druckfehler vorbehalten - 29.05.2019 Alle Maße in Millimeter... -
Seite 14: Wandöffnung
MONTAGE | CAVIS C1T 1 0 0 OK FF UW-Profil CW-Profil Empfehlung: Empfehlung: UA-Profil Wandöffnung nach DIN 18183-1 Wandöffnung nach DIN 18183-1 Technische Änderungen, Irrtümer und Druckfehler vorbehalten - 29.05.2019 Alle Maße in Millimeter... -
Seite 15: Beplankungshinweise
MONTAGE | CAVIS C1T 2 mm c a . 4 O K F F Verwenden Sie ausschließlich die Verwenden Sie ausschließlich die Schrauben aus dem Lieferumfang ! Schrauben aus dem Lieferumfang ! Einfach beplankt 3,9 x 19 mm Doppelt beplankt 3,9 x 19 mm 3,5 x 32 mm *Empfehlung für Stahlzarge Ferrum... - Seite 16 MONTAGE | CAVIS C1T TIPP Zum Entfernen der Distanz- klötze „g“ gegebenenfalls einen langen Gegenstand zur Hilfe nehmen und diese zerbrechen. Technische Änderungen, Irrtümer und Druckfehler vorbehalten - 29.05.2019 Alle Maße in Millimeter...
- Seite 17 MONTAGE | CAVIS C1T Technische Änderungen, Irrtümer und Druckfehler vorbehalten - 29.05.2019 Alle Maße in Millimeter...
- Seite 18 Technische Änderungen, Irrtümer und Druckfehler vorbehalten - 29.05.2019 Alle Maße in Millimeter...
- Seite 19 Technische Änderungen, Irrtümer und Druckfehler vorbehalten - 29.05.2019 Alle Maße in Millimeter...
- Seite 20 +49.5257.94792-0 info@wingburg.de www.wingburg.de...
