1.2.1. Integrierte Wärmepumpe
Alle RHP Standard Lüftungsanlagen sind mit einer integrierten Wärmepumpe ausgestattet, die sowohl im Heiz- als auch
im Kühlbetrieb arbeitet. Ein Wärmepumpenbaugruppe besteht aus einem Rohrleitungssystem mit Kältemittel, Kompressor,
zwei Heizkörpern (Verflüssiger und Verdampfer) und einer separaten Steuerelektronik:
RHP 400 - RHP 600
SVD
RHP 800 - RHP 1300 - RHP 1500
1. Kompressor
2. 4-Wege-Ventil (SVR)
3. Expansionsventil
4. Expansionsventilbuchse für Heizbetrieb
5. Expansionsventilbuchse für Kühlbetrieb
6. Rückschlagventil
7. Filter-Trockner
8. Schauglas
9. Abtauventil (SVD)
6
6
6
17
15
SVR
2
DT
9
1
6
17
SVR
2
SVD
9
1

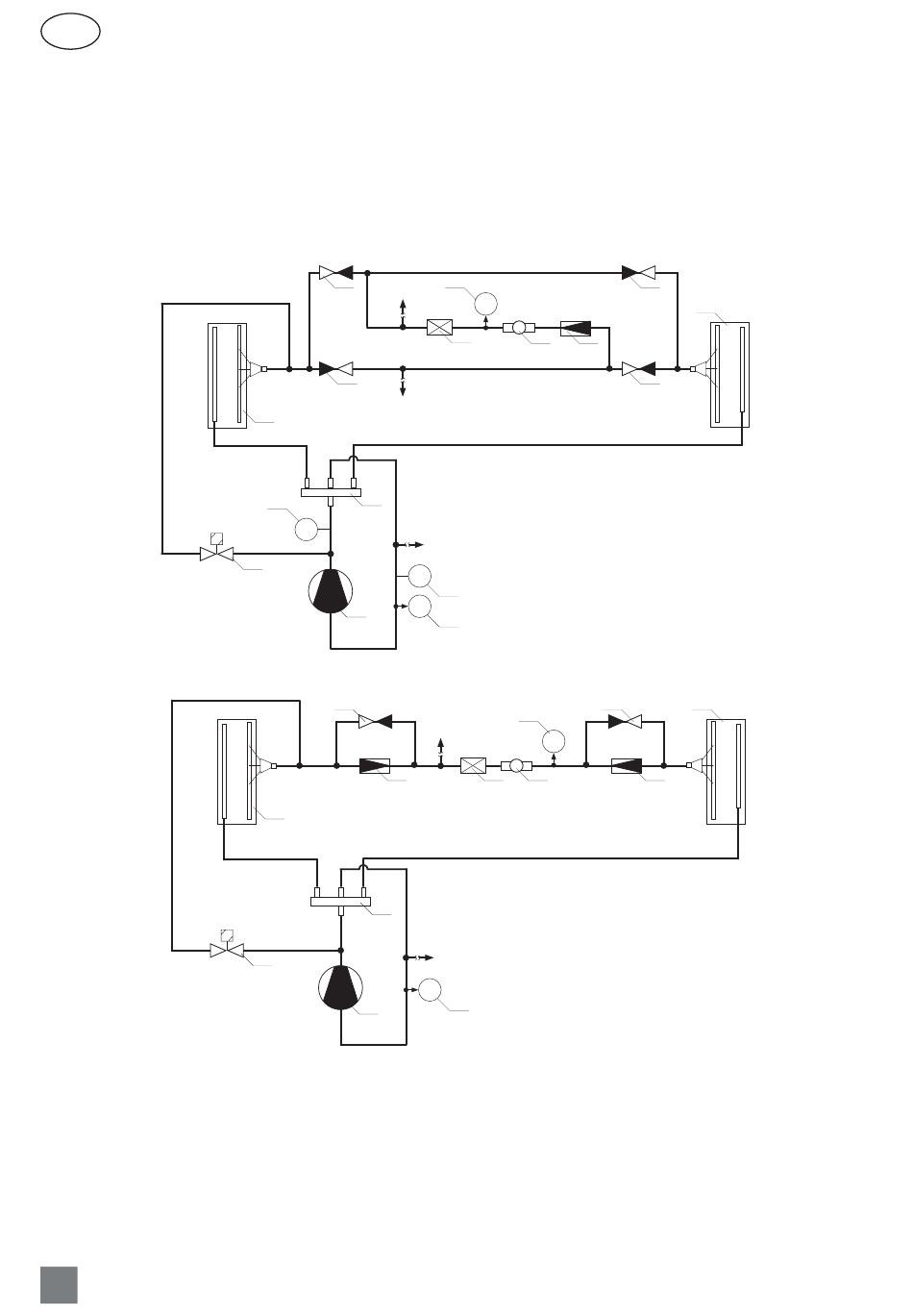

Abb. 1. Heat pumps hydraulic diagram
13
HPT
7
8
ST
16
LPT
14
10
HP
3(4) 7 8
LP
11
10. Hochdruck-Pressostat (HP)
11. Niederdruck-Pressostat (LP)
12. Elektronisches Expansionsventil (EXV)
13. Hochdruck-Messumformer (HPT)
14. Niederdruck-Messumformer (LPT)
15. Druckgastemperatursensor (DT)
16. Sauggas-Temperatursensor (ST)
17. Kältemittelregister im Abluftstrom positioniert
18. Kältemittelregister im Zuluftstrom positioniert
UAB KOMFOVENT behält sich Änderungen ohne vorherige Mitteilung vor
6
18
EXV
12
6
6 18
3(5)
