Inhaltszusammenfassung für Avigilon ENC-4P-H264

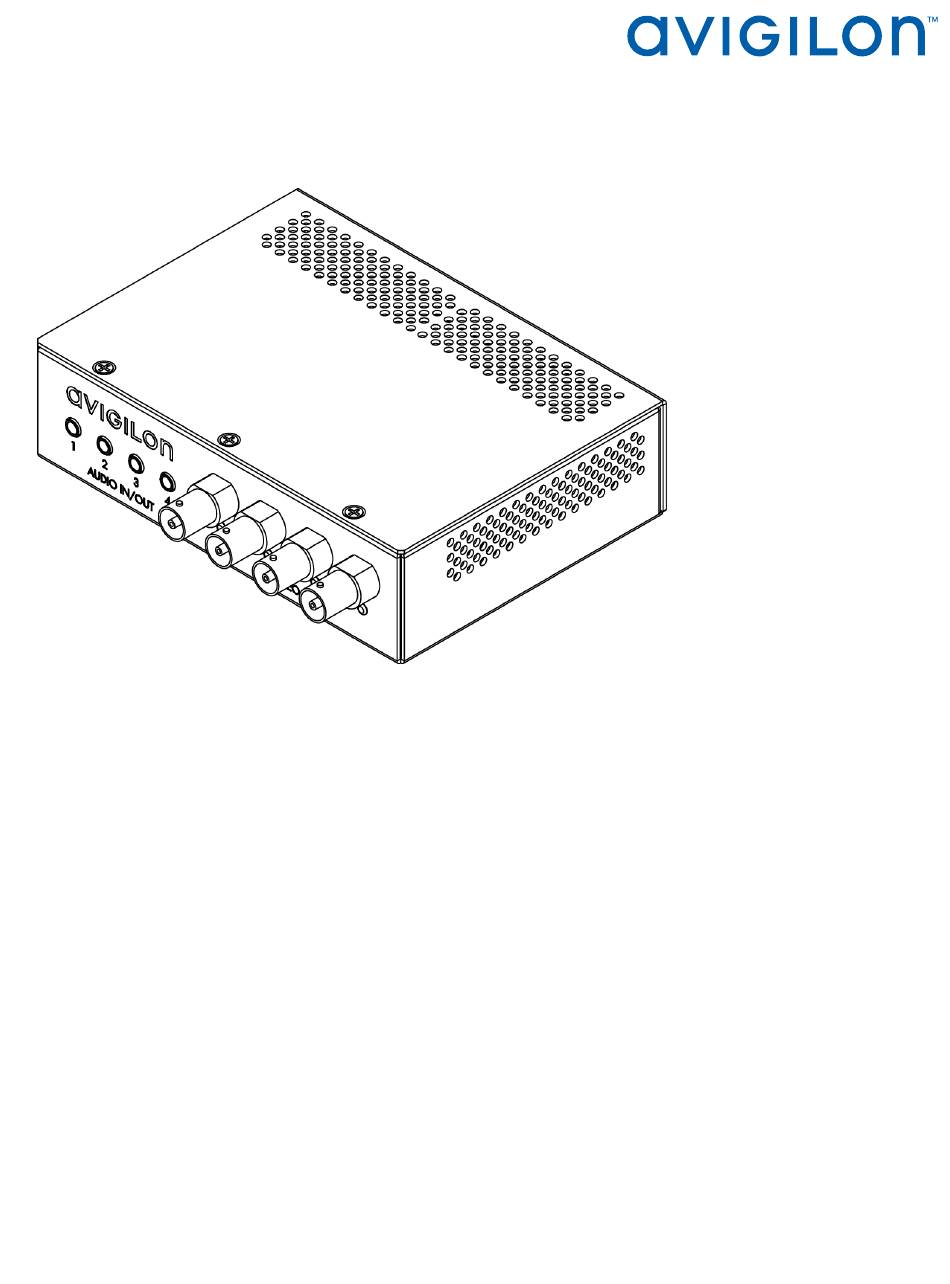

- Seite 1 Installationsanleitung Avigilon™ analoges Video-Encoder-Modell: ENC-4P-H264...
-
Seite 2: Wichtige Sicherheitsinformationen
12 VDC oder 24 VAC, 8 W min. oder Power over Ethernet (PoE) mit 48 VDC, 8 W min. Die an dieses Produkt angeschlossene externe Stromversorgung kann ausschließlich mit weiteren Avigilon-Produkten derselben Modellreihe verwendet werden. Externe Stromverbindungen müssen ordnungsgemäß isoliert sein. Niemals direkt an das Versorgungsnetz anschließen. -
Seite 3: Zulassungshinweise
Bedienungsanleitung installiert und verwendet wird. Der Betrieb in Wohngebieten wird voraussichtlich funktechnische Störungen verursachen, die der Nutzer auf eigene Kosten zu korrigieren hat. Durch eine Veränderung oder Modifizierung dieses Geräts, die nicht ausdrücklich von der Avigilon Corporation oder von durch die Avigilon Corporation autorisierten Stellen genehmigt wurde, erlischt unter Umständen die Betriebserlaubnis für dieses Gerät. -
Seite 4: Rechtliche Hinweise
Genauigkeit der in diesem Dokument enthaltenen Informationen; und (2) ist nicht verantwortlich für die Verwendung von oder auf den Verlass auf die Informationen. Die Avigilon Corporation ist nicht verantwortlich für eventuelle Verluste oder Schäden (einschließlich Folgeschäden), die durch das Vertrauen auf die hierin enthaltenen Informationen entstehen. -
Seite 5: Inhaltsverzeichnis
Inhaltsverzeichnis Überblick Vorderansicht Rückansicht Installation Erforderliche Werkzeuge und Materialien Lieferumfang Installationsschritte Montieren des Encoders Anschließen der Kabel Zuweisen einer IP-Adresse Zugreifen auf den Live-Videostream Weitere Informationen Kabelanschlüsse Anschließen einer externen Stromquelle Anschließen an externe Geräte Anschließen von Mikrofonen und Lautsprechern Verbindungsstatus-LED-Anzeige Fehlerbehebung bei Netzwerkverbindungen und LED-Verhalten Auf Werkseinstellungen zurücksetzen... -
Seite 6: Überblick
Überblick Vorderansicht 1. E/A-Audioanschluss Geeignet für Mini-Klinkenstecker (3,5 mm). 2. Videoeingangsstatus-LEDs Enthält Informationen zum Status des analogen Videosignals. Die LED leuchtet auf, wenn ein Videosignal erkannt wurde. 3. Videoeingänge Vier BNC-Eingänge zum Anschluss von analogen Videogeräten. Überblick... -
Seite 7: Rückansicht
Rückansicht 1. Stromanschlussleiste Nimmt einen Anschlussblock mit AC- oder DC-Stromanschluss auf. Die Gleichspannung kann beliebiger Polarität sein. Nur erforderlich, wenn kein PoE verfügbar ist. 2. Ethernet-Anschluss Für eine Ethernet-Verbindung zu einem Netzwerk. Die Kommunikation mit dem Server und die Bilddaten-Übertragung laufen über diese Verbindung. Wird auch mit Strom versorgt, wenn es mit einem Netzwerk verbunden ist, das PoE bereitstellt. -
Seite 8: Installation
Erforderliche Werkzeuge und Materialien Kleiner Schlitzschraubendreher mit 5/64" oder 2 mm Klingenbreite zum Anschließen der Stromversorgung, falls kein PoE verwendet wird. Lieferumfang Avigilon™ H.264 Video-Encoder Klemmleiste Installationsschritte Folgen Sie zur Installation des Geräts den nachstehenden Abschnitten. Montieren des Encoders VORSICHT —... -
Seite 9: Anschließen Der Kabel
Abbildung 1: Rackmontierbare Halterung ENC-BRK1U mit 3 Encodern. Führen Sie die folgenden Schritte aus, um den Encoder an einer Halterung zu befestigen: 1. Richten Sie die vier Löcher auf der Unterseite des Encoders mit dem Lochmuster auf der Halterung aus. 2. -
Seite 10: Zugreifen Auf Den Live-Videostream
Weitere Informationen zum Einrichten und Verwenden des Geräts finden Sie in den folgenden Anleitungen: Avigilon Control Center Benutzerhandbuch Web-Interface Benutzerhandbuch – Avigilon Presence Detector™ Gerät Avigilon Benutzerhandbuch zum Camera Configuration Tool Erstellen eines Standorts mit Avigilon Videoanalyse Diese Handbücher sind auf... -
Seite 11: Kabelanschlüsse
Kabelanschlüsse Anschließen einer externen Stromquelle Hinweis: Führen Sie dieses Verfahren nicht aus, wenn Power over Ethernet (PoE) verwendet wird. Sollte PoE nicht verfügbar sein, muss das Gerät über die abnehmbaren Stromanschlussleiste mit Strom versorgt werden. Die Position der Stromanschlussleiste entnehmen Sie bitte den Diagrammen in dieser Anleitung. -
Seite 12: Anschließen Von Mikrofonen Und Lautsprechern
Abbildung 2: Beispielanwendung. 1. 3,3 VDC bei 200 mA max – 3,3 VDC Ausgang. Kann verwendet werden, um kleine Relais in Verbindung mit den Relaisausgängen zu versorgen. 2. Masse 3. Eingang 1 – Zum Aktivieren verbinden Sie den Eingang mit dem Erdungsstift. Stellen Sie zur Deaktivierung keine Verbindung her, oder legen Sie 3 - 15 V an. - Seite 13 Abbildung 3: TRS-Mini-Klinkenstecker für Audio 1. Audioeingang 2. Audioausgang 3. Masse (GND) Anschließen von Mikrofonen und Lautsprechern...
-
Seite 14: Verbindungsstatus-Led-Anzeige
Verbunden mit der Netzwerk-Videomanagementsoftware oder einem ACC™-Server. Die Standardeinstellung kann über die Webbenutzeroberfläche der Kamera auf „Aus“ geändert werden. Weitere Informationen finden Sie im Avigilon Benutzerhandbuch zur HD H4 und H5 IP- Kamera-Weboberfläche. Fehlerbehebung bei Netzwerkverbindungen und LED- Verhalten Hinweis: Stellen Sie bei jedem der folgenden LED-Verhaltensweisen sicher, dass die Kamera mit Strom versorgt wird und ein gutes Netzwerkkabel verwendet, bevor Sie eine andere Lösung... - Seite 15 Verhalten der Kommunikations-LED Vorgeschlagene Lösung Beide LEDs sind aus und die Überprüfen Sie die Allgemeine Setup-Seite in der Kamera ist nicht angeschlossen Weboberfläche der Kamera, um sicherzustellen, dass die LEDs oder es wird kein Video gestreamt nicht deaktiviert sind. Wenn die LEDs nicht deaktiviert sind, führen Sie eine Werkzurücksetzung der Kamera mithilfe der physischen Schaltfläche zum Zurücksetzen der Firmware durch.
-
Seite 16: Auf Werkseinstellungen Zurücksetzen
Auf Werkseinstellungen zurücksetzen Wenn der Encoder nicht mehr erwartungsgemäß funktioniert, können Sie den Encoder auf die werkseitigen Standardeinstellungen zurücksetzen. Verwenden Sie die Reset-Taste zur Wiederherstellung des Firmware-Standards, um den Encoder zurückzusetzen. Abbildung 4: Die Reset-Taste zur Wiederherstellung des Firmware-Standards auf der Rückseite des Encoders. 1. -
Seite 17: Festlegen Der Ip-Adresse Mithilfe Der Arp/Ping-Methode
Festlegen der IP-Adresse mithilfe der ARP/Ping- Methode Führen Sie die folgenden Schritte aus, um eine bestimmte IP-Adresse für den Encoder festzulegen: 1. Suchen und notieren Sie die MAC-Adresse (MAC), die auf dem Seriennummernschild angegeben ist, als Referenz. 2. Öffnen Sie ein Befehlszeilenfenster, und geben Sie die folgenden Befehle ein: a. -
Seite 18: Spezifikationen
Spezifikationen Encoder Videoeingang BNC-Anschluss Audioeingang/- Line-Pegel-Signal, TRS-Mini-Klinkenstecker (3,5 mm) ausgang Netzwerk Netzwerk 100BASE-TX Kabeltyp CAT5 Anschluss RJ-45 Sicherheit Passwortschutz, HTTPS-Verschlüsselung, Digest-Authentifizierung, WS- Authentifizierung, Benutzerzugriffsprotokoll Streamingprotokolle IPv4, HTTP, HTTPS, SOAP, DNS, NTP, RTSP, RTCP, RTP, TCP, UDP, IGMP, ICMP, DHCP, Zeroconf, ARP RTP/UDP, RTP/UDP Multicast, RTP/RTSP/TCP, RTP/RTSP/HTTP/TCP, RTP/RTSP/HTTPS/TCP, HTTP Mechanik Maße LxBxH... - Seite 19 Zertifizierungen Zertifizierungen WEEE ROHS UL 60950-1 Sicherheit CSA 60950-1 IEC/EN 60950-1 Elektromagnetische FCC Teil 15 Unterabschnitt B Klasse B Emissionen EN 55032 Klasse B IC ICES-003 Klasse B EN 61000-6-3 EN 61000-3-2 EN 61000-3-3 KN 22 EN 55024 Elektromagnetische EN 61000-6-1 Störfestigkeit KN 24 Spezifikationen...
-
Seite 20: Beschränkte Garantie Und Technischer Support
Beschränkte Garantie und Technischer Support Avigilon Garantiebestimmungen für dieses Produkt werden unter avigilon.com/warranty bereitgestellt. Wenden Sie sich zur Inanspruchnahme von Garantieleistungen und technischem Support an den technischen Support von Avigilon: avigilon.com/contact. Beschränkte Garantie und Technischer Support...
