kolsol AT226-C Serie Gebrauchsanweisung Seite 23

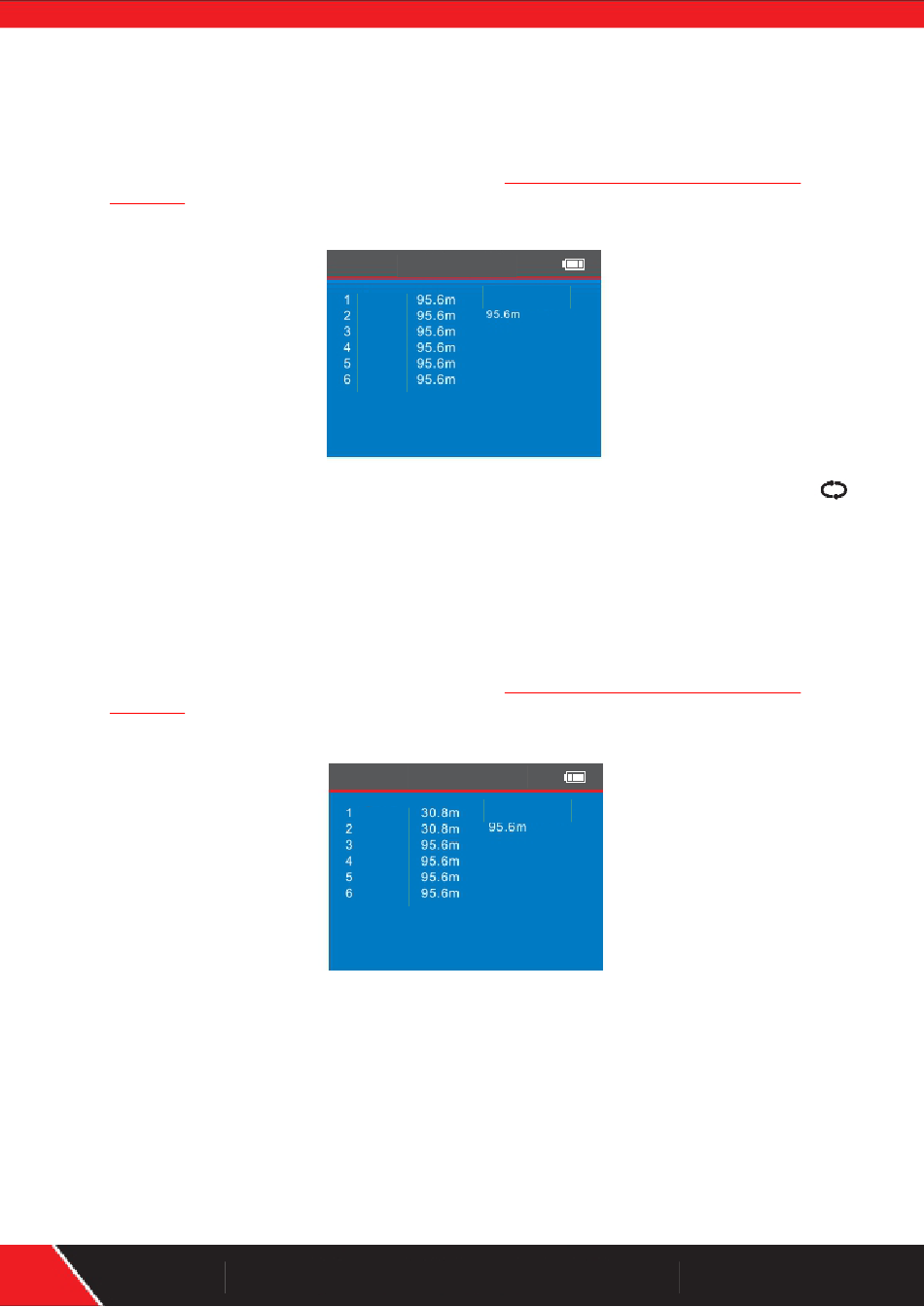

Resultat der Prüfung 5: gewöhnliches sechs – adriges Telefonkabel
Falls es sich um eine Längenmessung an einem gewöhnlichen Telefonkabel handelt,
verbinden Sie bitte das eine Kabelende zum „RJ11"
verbinden. Wählen Sie das Menü „Kabellänge" und dann „RJ11" aus. Es wird die folgende
Meldung angezeigt.
Auf dem Bild ist zu erkennen, dass die Gesamtlänge 95,6m beträgt. Bitte drücken Sie
um in das letzte Menü zurück zu gehen. Danach können Sie den nächsten Prüfungsvorgang
starten.
Resultat der Prüfung 6: Bruch am Telefonkabel
Falls es sich um eine Längenmessung an einem gewöhnlichen Telefonkabel handelt,
verbinden Sie bitte das eine Kabelende zum „RJ11"
verbinden. Wählen Sie das Menü „Kabellänge" und dann „RJ11" aus. Es wird die folgende
Meldung angezeigt.
Auf dem Bild ist zu erkennen, dass die Gesamtlänge 95,6m beträgt. Außerdem ist sichtbar,
dass bei 30,8m an Pin 1 und Pin 2 ein Kabelbuch zu verzeichnen ist.
17
RJ11 Länge
Offen
Offen
Offen
Offen
Offen
Offen
RJ11 Länge
Offen
Offen
Offen
Offen
Offen
Offen
Ihr nützliches Hilfswerkzeug für das Überprüfen von Kabeln!
Eingang das andere Ende GAR NICHT
:
Gesamtlänge
Eingang das andere Ende GAR NICHT
:
Gesamtlänge
