Inhaltszusammenfassung für kolsol AT278

  • Seite 1 Ihr nützliches Hilfswerkzeug für das Überprüfen von Kabeln!
  • Seite 2 AT278 Ihr nützliches Hilfswerkzeug für das Überprüfen von Kabeln GEBRAUCHSANWEISUNG ORIGINALWARE ECHTSHEITSGAR ANTIE Patentierte Produkte, Fälschung nicht gestattet Überarbeitete Version 2.0...
  • Seite 3  Die Stromzufuhr des Gerätes stellt eine 3,7V wiederaufladbare Lithium-Ionen-Batterie  Bitte trennen Sie den Strom vollkommen ab, da sich bei Überladung gefährliche Situationen ergeben könnten.  Wir bitten Sie den Akkumulator stets gemäß den technischen Einzelheiten zu nutzen, ansonsten können persönliche, materielle und Schäden an Maschine einhergehen. ...

  • Seite 4: Inhaltsverzeichnis

    Inhaltsverzeichnis Überblick······································································································01 Hauptmerkmale····························································································· 02 Vorteile········································································································ 02 Technische Einzelheiten·················································································02 Produktoberfäche und Schlüsselfunktionen······················································03 Ladevorgang································································································ 05 Anweisungen auf der Hauptoberfläche·····························································06 Betriebsschritte···························································································· 06 a.·· Kabel Pin zu Pin-Überprüfung·································································· 08 b.Flash Überprüfung des Flashanschlusses····················································· 11 c.·· Kabellängen Überprüfung········································································ 12 d.·· Kabel Abscannen·················································································· 17 e.·· Überprüfung der Zweiteilung des Kabelpaars (split pair test)··························· 19 f.···Überprüfung der Stromversorgung über Ethernet (PoE)..································20 g.··...

  • Seite 5: Überblick

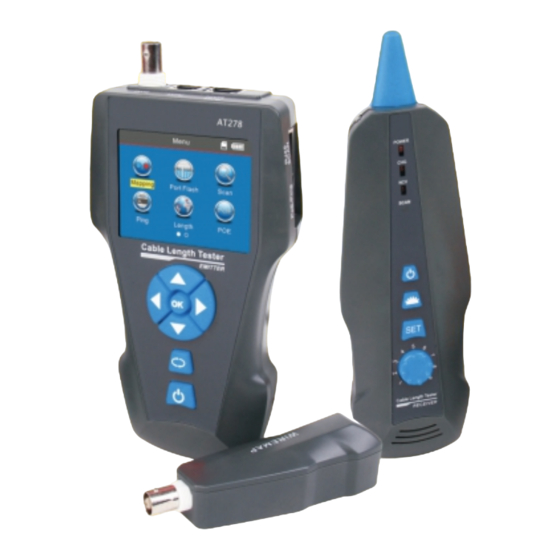

    Überblick Das Multifunktions TDR Kabelprüfgerät AT278 bietet eine Fülle von Überprüfungsmöglichkeiten. Das Geräte ist im Stande verschiedene Netzwerkkabel, Koaxialkabel, oder Telefonkabel zu überprüfen. Die intelligente Zuordnenfunktion kann eine Längenüberprüfung, Kurzschlüsse, Zweiteilung des Kabelpaars (split pairs), oder Überprüfung offener Stellen anstoßen. Auf der eingängigen Anzeige sehen Sie sofort, an welcher Stelle der Fehler ist.

  • Seite 6: Hauptfunktionen

    Hauptfunktionen  Ping Überprüfung  Vorhandensein von PoE feststellen und wie hoch die Spannung beträgt.  Blinkmerkmal am Hub, zum Auffinden des Eingangs am Flasheingang des Hubs/Switches.  Verdrahtungsschema mit Länge, Überprüfung von offenen, kurzen, Querverbindungen, Rückwärtssignal - und beschädigten Kabel. Außerdem Anzeige in welcher Entfernung der Fehler ist.

  • Seite 7: Produktoberfäche Und Schlüsselfunktionen

    (7) Oberfläche der Überprüfungseinheit Haupteinheit: RJ45 (M), RJ45(S), PoE oder Ping, RJ11, BNC Verbundteil Fern Identifikation: RJ45, RJ11, BNC Verbundteil (8) Längenmessung: Bereich: 1-2000m Kalibriergenauigkeit: 2% (+/- 0,5m oder +/- 1,5ft) Kalibrierungskabel >50m) Messgenauigkeit:3% (+/- 0,5m oder +/- 1,5ft) (AMP, CAT5E,6E Kabelmaterial) Anzeigeeinheit: Meter, Fuß, Yard.
  • Seite 8 CHG Speicherkarte Funktionstasten auf dem Empfänger wird eingesetzt, um die Einheit festzustellen und die Lampe zu steuern. Mit „Einstellen“ (SET) kann zwischen zwei Modi umgeschaltet werden: Das Nachverfolgen von Kabeln und Die Identifikation von Gleichstrom (AC) Bitte drücken Sie auf um die Feinfühligkeit anzupassen.

  • Seite 9: Ladevorgang

    Eingänge auf dem Fernidentifizierer (1) RJ 45 Eingang: Kabeldurchlauf für das LAN-Kabel überprüfen (2) RJ 11 Eingang: Kabeldurchlauf für das Telefonkabel (3) BNC Eingang: Kabeldurchlau das Koaxialkabel f für Ladevorgang Bei der Stromzufuhr für die Haupteinheit und den Empfänger, handelt es sich jeweils um eine 3,7V wiederaufladbare Lithium-Ionen-Batterie mit einer Kapazität von 1800mAh.

  • Seite 10: Sieben Hauptfunktionen Der Hauptoberfläche

    Sobald der Sender einen niedrigen Batteriestand von weniger als drei Volt (<3V) aufweist, wird die Meldung „Niedriger Batteriestand, bald automatisches Ausschalten“ (Low battery, auto-off soon!) angezeigt. Sobald der Empfänger Sender einen niedrigen Batteriestand von weniger als drei Volt (<3V) aufweist wird „Stromzufuhr“ (power) blinken. Sieben Hauptfunktionen der Hauptoberfläche (1) Zuordnung --- Überprüfung es Kabeldurchlaufs und Funktionen wie Kabel ist qualitativ hochwertig, offen, kurz, Querverbindungen, Rückwärtssignal - und...
  • Seite 11 Menü Menü Zuordnung Einstellen Flasheingang Scan Ping Länge Ihr nützliches Hilfswerkzeug für das Überprüfen von Kabeln!
  • Seite 12 Prüfmethoden (1) M-R Methode --- Den Durchlauf beim LAN-Kabel, Telefonkabel und Koaxialkabel mit dem Hauptprüfer und der Ferneinheit überprüfen (vgl. Grafik 1) Anmerkung: Die M-R-Methode eignet sich für die Überprüfung des Durchlaufs und ist nicht für die Längenmessung vorgesehen. (2) Scan Methode --- „RJ45 Scan“, „RJ11“, „BNC” Eingänge können verwendet werden um die entsprechenden Kabel nachzuverfolgen (vgl.

  • Seite 13: Kabel Pin Zu Pin-Überprüfung

    (4) PoE/Ping Methode --- verbinden Sie ein Ende des Kabels mit de „PoE/Ping“ Eingang, das andere Ende mit dem PoE Switch oder Router. (vgl. Grafik Nr.5) a. Kabel Pin zu Pin-Überprüfung Schalten Sie das Gerät an, verbinden Sie das eine Kabelende des Netzwerkkabels mit dem „RJ45“...
  • Seite 14 Resultat der Überprüfung 2: Ordnungsgemäße Verbindung Falls Sie ein abgeschirmtes Kabel mit dem Fern Identifikator überprüfen möchten und das Kabel sicher verbunden ist, wird die folgende Meldung angezeigt. RJ45 Zuordnung R= Kurzform von „Fernidentifizierer“ (remote identifier) M= Kurzform von „Hauptprüfer“ (main tester) G= Kurzform von „Erdung“, der abgeschrimte Schicht für das STP Kabel.
  • Seite 15 Resultat der Überprüfung 5: Verdrilltes Kabel Falls das Kabel verdrillt ist, wird die folgende Meldung angezeigt. RJ45 Zuordnung Zuordnungsschema: 2-5- Resultat der Überprüfung 6: kurz, verdrillt, offen Falls das Kabel kurz, verdrillt, offen sein sollte, wird die folgende Meldung angezeigt. (Pin 3 und Pin 8 kurz ist kurz, Pin 1 offen, Pin 2 und Pin 5 ist verdrillt) RJ45 Zuordnung Offene Zuweisung: 38=48,8m...
  • Seite 16 Resultat der Überprüfung 8: Überprüfung des Durchlaufs für Telefonkabel Schalten Sie das Gerät an, verbinden Sie das eine Kabelende des Netzwerkkabels mit dem „RJ11“ EIngang der Haupteinheit und das andere Ende mit dem „RJ11“ Eingang der Ferneinheit. Bitte wählen Sie „Zuordnung““RJ11“  „Typ“ und entscheiden sich dort für den richtigen Kabeltyp (TP-TEL-6P, TP-TEL-4P, PAR-Tel-2P, PAR-TEL-4P, PAR-TEL-6P).
  • Seite 17 c. Überprüfung der Kabellänge (z.B. Netzwerkkabel) Dabei wird die Zeitbereichsreflektometrie (TDR) eingesetzt. Es wird die Zeit gemessen, die ein ausgesandter Impuls bis zu seinem Wiedereintreffen nach der Reflexion benötigt. Kennt man die Ausbreitungsgeschwindigkeit im Kabel, so kann man von der zuvor gemessenen Zeit auf die Länge des Kabels zurückschließen.
  • Seite 18 Resultat der Überprüfung 1: LAN-Kabel mit guter Verbindung Falls es sich um eine Längenmessung an einem gewöhnlichem Netzwerkkabel handelt, wird die folgende Meldung angezeigt. Cat7 Länge Auf dem Bild ist zu erkennen, dass die Gesamtlänge 105,3m beträgt. Bitte drücken Sie um in das letzte Menü...
  • Seite 19 Falls Sie die Länge mit der Ferneinheit, nochmals überprüfen wird sich das Resultat von unten einstellen. Da es sich beim Kabel um ein verdrilltes Exemplar handelt ist es nicht sicher, ob der Brich beim verdrillten Paar oder beim Pin zu finden ist. In so einem Fall können Sie das andere Kabelende mit der Ferneinheit verbinden, um nochmals die Kabellänge zu messen.
  • Seite 20 Resultat der Überprüfung 5: Telefonkabel mit Kurzschluss Falls es sich, beispielsweise bei Pin 1 und 2 um einen Kurzschluss handelt, wird folgende Meldung angezeigt. PAR-Tel Länge Kurzzuorndung: 12= 122,2m Auf dem Bild ist zu erkennen, dass die Gesamtlänge 165,8m beträgt. Außerdem ist sichtbar, dass bei 122,2m an Pin 1 und Pin 2 ein Kurzschluss zu verzeichnen ist.
  • Seite 21 Resultat der Überprüfung 7: Koaxialkabel mit Kurzschluss BNC -Länge Auf dem Bild ist zu erkennen, dass der Kurzschluss bei 20,1m liegt. Kalibration von Kabeln, wie Netzwerkkabeln Da auf dem Markt viele verschiedene Kabel mit verschiedenen Eigenschaften angeboten werden, empfehlen wir Ihnen dynamische Kalibrierung, vor der Längenmessung mit unseren Geräten zu nutzen.
  • Seite 22 Exportieren oder Löschen von Datensätzen Sie können Daten aus jeder beliebigen Funktion exportieren und auf einer Speicherkarte (TF) ablegen, indem Sie in das „Einstellen“ Menü und danach in „Datensatz exportieren“ gehen. Menü Menü Cat5e Länge Sprache: Englisch Hintergrundbeleuchtung: Niveau 3 Beleuchtungszeit: 15s Einstellen Zuordnun...
  • Seite 23 Nutzungsschritte für den Empfänger Drücken Sie auf um das Gerät einzuschalten. Die „Strom“ Anzeige (power indicator) symbolisiert, dass das Gerät für den Einsatz bereit ist. Mit „Einstellen“ (SET) können Sie die Scanmodi auswählen und die Erkennung der Spannung herbeiführen. Drücken Sie kurz „Einstellen“...

  • Seite 24: Nachverfolgen Eines Koaxialkabels

    2. Nachverfolgen eines Koaxialkabels Bitte führen Sie das zu überprüfende Kabel in den „BNC“ Eingang ein. Dann gehen Sie zu „Scan“ und „Niederfrequenz“ Modus. Danach können Sie den Empfänger anmachen und den „Einstellen“ Knopf einmal drücken bis die „Scan“ Anzeige rot wird. Danach können Sie von der anderen Seite das Kabel nachverfolgen.
  • Seite 25 Pin 35 und Pin 46 flackern im Bild auf. CAT5 Mapping geteiltes Paar:35,64 Anmerkung: Beim Telefonkabel handelt es sich nicht um ein verdrilltes Kabel. Zuweilen kann die Oberfläche, falls diese überlastet ist auch split anzeigen. f.PoE Überprüfung Nachdem Sie im Hauptmenü sind bitte navigieren Sie mit um das PoE Menü...
  • Seite 26 g.Ping Überprüfung Nachdem Sie im Hauptmenü sind bitte navigieren Sie mit um das Ping Menü aufzurufen. Dort können Sie mit „OK“ bestätigen, um den Überprüfvorgang zu starten. Ein Kabelende führen Sie bitten in den „Ping“ Eingang ein, das andere Kabelende in den Router oder Switch. Mit einer erneuten Bestätigung auf „OK“...

  • Seite 27: Nutzungsschritte Für Die Resultate Der Überprüfung

    Nutzungsschritte: 1. Überprüfung der LAN-Kommunikation Stellen Sie die Ziel-IP so ein, dass diese dieselbe mit jeglicher IP eines Computers ist. Dadurch können Sie überprüfen, ob das Kommunikationsverhalten in Ordnung ist. 2. Überprüfung der Kommunikation im Extranet Stellen Sie die Ziel-IP so ein, dass diese dieselbe mit jeglicher IP des Extranets ist. Ein Beispiel dafür ist 180.97.33.108 (Baidu.com) oder 8.8.8.8 (Google.de) Dadurch können Sie überprüfen, ob das Kommunikationsverhalten, zwischen dem Intranet und Extranet in Ordnung ist.

  • Seite 28: Systemeinstellungen

    h. Systemeinstellungen Bitte bewegen Sie sich im Hauptmenü mit den Navigationstasten wählen Sie den Punkt „Einrichtung“ und danach bestätigen Sie mit „OK“. Bewegen Sie die Tasten ↓↑ um die gewünschte Überprüfung aufzurufen. Es wird die folgende Meldung angezeigt. Menü Menü Ping Sprache: Englisch Hintergrundbeleuchtung: Niveau 3...
  • Seite 29 Ihr nützliches Hilfswerkzeug für das Überprüfen von Kabeln!
