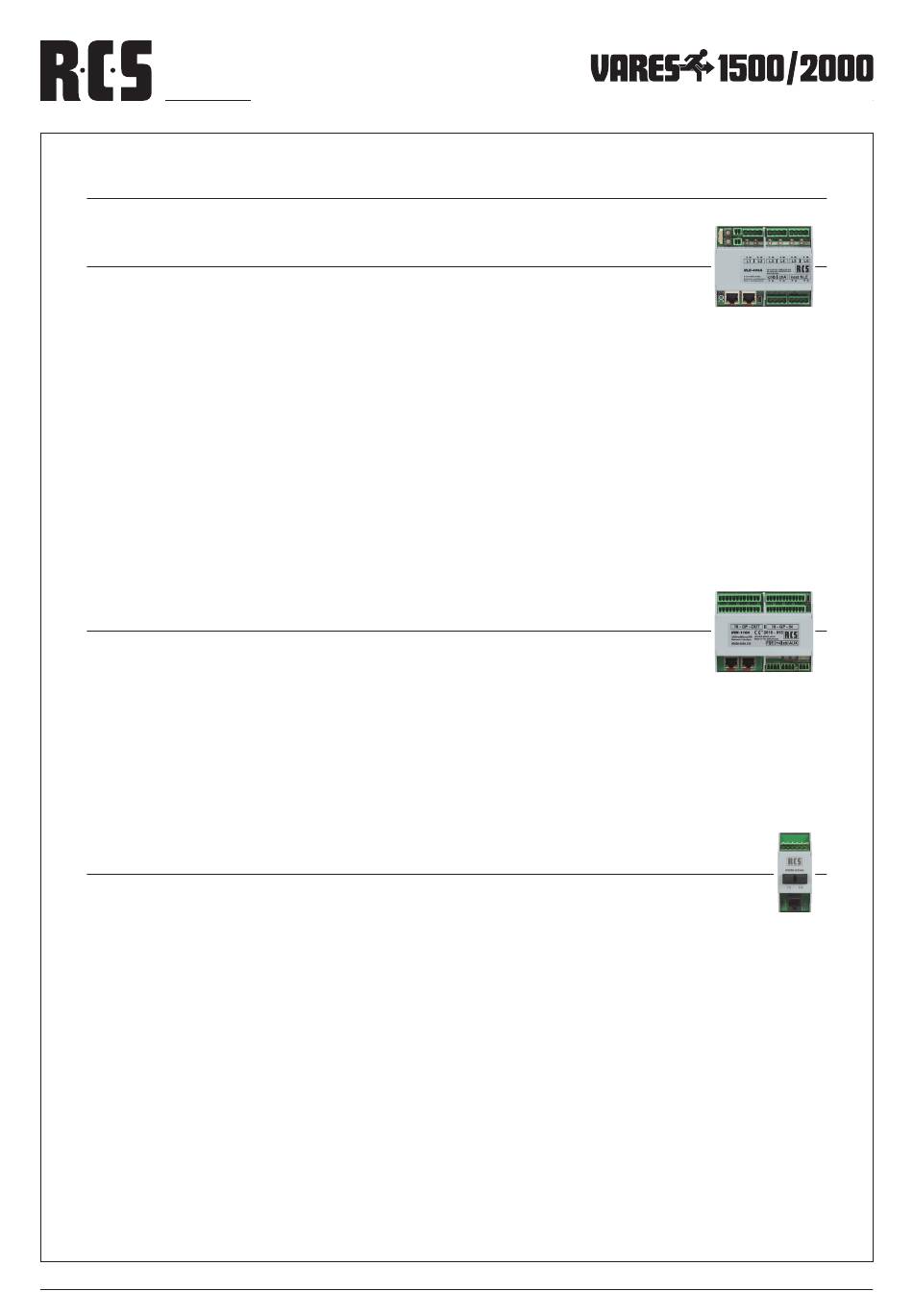

5. HUTSCHIENENMODULE

5.1. LINIENERWEITERUNG (NLE-406 A)

• •
STATUS-LED:

5.2. NETZWERKSCHNITTSTELLE (NIM-116 A)

• •
STATUS-LED:
5.3. LWL UMSETZER (NOM-204 A)
•
POWER:
8
SYSTEM-ZERTIFIZIERT NACH EN 54-16 / EN 54-4 / GEMÄSS VDE 0833-4 / DIN EN 50849 / VDE 0828
allgemeiner Gerätestatus
• blau sequenziell umlaufend (alle LEDs) – NLE-406 A ohne Konfig
• AUS – Linie in der Konfig deaktiviert
• blau kontinuierlich AN (CH A) – Linie mit Kanal A verbunden
• gelb schnelles blinken (abwechselnd) – Linie in Kalibration
• gelb langsames blinken (abwechselnd) – Linie nicht kalibriert
• gelb kontinuierlich AN (gleichzeitig) – Linie Kurzschluss (kalibriert)
• gelb schnelles blinken (gleichzeitig) – Linie wird nicht überwacht
• gelb langsames blinken (gleichzeitig) – Linie Unterbrechung (kalibriert)
• blau langsames blinken (gleichzeitig) – Linie ist kalibriert
allgemeiner Gerätestatus
• blaues Blinken – Bootvorgang
• blaues Leuchten – Gerät betriebsbereit
• gelbes Blinken – Netzwerkfehler (L-Net)
• gelbes Leuchten – lokaler Gerätefehler
Spannungsversorgung
• AUS – Gerät wird nicht über G-Net/L-Net mit Spannung versorgt
(Jumper, Schalter!)
• AN – Gerät ist betriebsbereit
