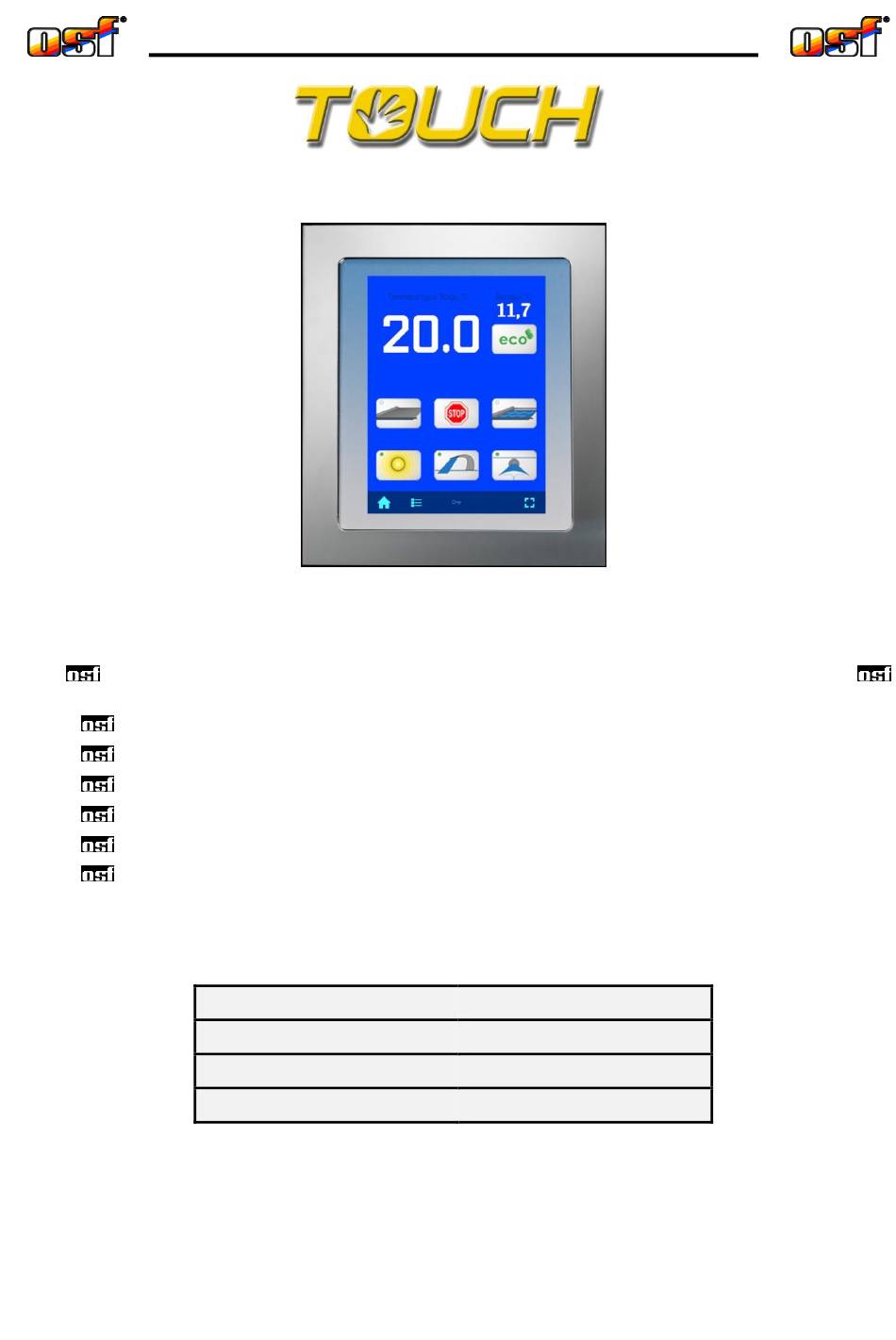

Montage- und Bedienungsanleitung
Externes Touch-Bedienfeld smart (Unterputz)
Das
-Unterputz-Bedienfeld ermöglicht die Fernsteuerung wichtiger Funktionen
Steuerungen:
-
Filter,- Rückspülsteuerung EUROMATIK.net, PC-40.net, PC-45 exclusiv.
-
Dosieranlage WATERFRIEND MRD-1, MRD-2 oder MRD-3.
-
Farblichtsteuerung Color-Control mit 3 Attraktionen
-
Attraktionsteuerung für 6 Attraktionen und «Attraction-Control-Plus».
-
Farblichtsteuerung Cover-Control.plus
-
Dampfgenerator Silver-Steam, ab 2015
Art. Nr. 310.000.0700
Technische Daten
Abmessungen:
Betriebsspannung:
max. Leitungslänge:
Schutzart:
Funktion
195mm x 175mm x 30mm
12V Sicherheitskleinspannung
folgender
50m
IP 65
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für OSF TOUCH
Inhaltszusammenfassung für OSF TOUCH
-
Seite 1: Funktion
Montage- und Bedienungsanleitung Externes Touch-Bedienfeld smart (Unterputz) Art. Nr. 310.000.0700 Funktion -Unterputz-Bedienfeld ermöglicht die Fernsteuerung wichtiger Funktionen folgender Steuerungen: Filter,- Rückspülsteuerung EUROMATIK.net, PC-40.net, PC-45 exclusiv. Dosieranlage WATERFRIEND MRD-1, MRD-2 oder MRD-3. Farblichtsteuerung Color-Control mit 3 Attraktionen Attraktionsteuerung für 6 Attraktionen und «Attraction-Control-Plus». -
Seite 2: Inhaltsverzeichnis
Einbau des - Bedienfelds in den Fliesenrahmen ..................3 Elektrischer Anschluss ............................4 Kleinspannungsleitungen ..........................4 Anschlusspläne ..............................4 Anschließen von Geräten über den digitalen Datenbus osf-Bus ..............4 Anschluss mit EUROMATIK.net ........................4 Anschluss ohne EUROMATIK.net .........................5 LAN ...................................6 Geräte über LAN verbinden ..........................6 Bedienung ................................6 Übersicht ...............................7... -
Seite 3: Montageort
Bedienungsanleitung externes Touch-Bedienteil (Smart)t Seite: 3 von 12 Montageort Das externe Bedienfeld beinhaltet u. A. Tasten zum Betätigen der Schwimmbadabdeckung. Aus diesem Grund darf das externe Bedienfeld nur an einem Ort montiert werden, der uneingeschränkte Sicht auf das gesamte Schwimmbad ermöglicht. An Positionen, von denen aus das Schwimmbad nicht uneingeschränkt eingesehen werden kann, darf das externe Bedienfeld nicht montiert werden! -
Seite 4: Elektrischer Anschluss
Anschließen von Geräten über den digitalen Datenbus osf-Bus Über osf-Bus angeschlossene Geräte kommunizieren automatisch mit dem Bedienfeld. Nachfolgend finden Sie eine Liste der Geräte, die über den osf-Bus-Datenbus angeschlossen sind: Euromatik.net, PC-40.net, Attraction-Control.net, Color-Control.net, alle Waterfriend MRD-Dosierstationen und den Silver-Steam.net- Dampferzeuger. -
Seite 5: Anschluss Ohne Euromatik.net
Data+ Data- D- D+ D- 44 45 verdrillte Leitung osf-Bus Anschluss ohne EUROMATIK.net Wenn keine EUROMATIK.net vorhanden ist, kann die Spannungsversorgung für das Touch Bedienfeld über ein externes zusätzliches Netzteil (Art Nr. 330.001.2000) erfolgen. Waterfriend MRD Color-Control.net Touch, Externes Netzteil Attraction-Control.net... -
Seite 6: Lan
LAN-Anschluss (Ethernet, RJ45). Kommunikation mit OSF-Geräten wie PC-45 exklusiv, Cover-Control-Plus und Attraction-Control-Plus erfolgt ausschließlich über das LAN-Netzwerk. Für die Kommunikation mit diesen Geräten müssen alle Steuerungen mit demselben lokalen Netzwerk verbunden sein. Am einfachsten ist es, alle Netzwerkgeräte an einen Netzwerk-Switch (Switch) anzuschließen. -
Seite 7: Euromatik.net
Bedienungsanleitung externes Touch-Bedienteil (Smart)t Seite: 7 von 12 Übersicht Die Übersichtsanzeige ist von den an dem Touch-Bedienfeld angeschlossen Geräten abhängig. Attraction-Control Color-Control.net Euromatik.net Waterfriend MRD-3 Silver Steam Mögliche Alarme oder Warnungen werden auf linker Seite dargestellt. Alarm Warnung Euromatik.net Die Menüstruktur der Euromatik.net und des Touch-Bedienfeldes sind sehr ähnlich. - Seite 8 Bedienungsanleitung externes Touch-Bedienteil (Smart)t Seite: 8 von 12 Schalter Schalter Info-Ebene Schwimmbad- Einstellungen Schalter Schalter Service Einstellungen manueller Betrieb Schalter Schalter Filterpumpe von Rückspülung von Hand Hand einschalten starten...
-
Seite 9: Dosieranlage Waterfriend Mrd-3
Bedienungsanleitung externes Touch-Bedienteil (Smart)t Seite: 9 von 12 Einstell-Ebene „Sollwerte“ Schwimmbad Info-Ebene „Schwimmbad“ und Alarme Dosieranlage WATERFRIEND MRD-3 Info-Ebene „Dosieranlage“ Einstell-Ebene „Dosieranlage“... -
Seite 10: Basisfunktion Der Farblicht Steuerung
Bedienungsanleitung externes Touch-Bedienteil (Smart)t Seite: 10 von 12 Basisfunktion der Farblicht Steuerung Farbwechsel STOP Farbwechsel START Farblicht AUS Farblicht EIN Dimmer: Leuchtkraft erhöhen Dimmer: Leuchtkraft reduzieren Dimmer: Leuchtkraftanzeige Zurück Zur nächsten Ebene: Einstellungen Home Menü Einstell-Ebene Farbwechsel Dauer des Farbwechsels... -
Seite 11: Farbwechselprogramm Wählen
Bedienungsanleitung externes Touch-Bedienteil (Smart)t Seite: 11 von 12 Farbwechselprogramm wählen Eigenes Programm Programm 1 Reihenfolge der Farben ist in diesen Feldern ersichtlich Programm 2 Programm 3 Eigenes Programm für den Farbwechsel einstellen Kanal (Leuchte) wählen Kanal (Leuchte) wählen Intensität der Farbe wählen Intensität der einzelnen... -
Seite 12: Statische Farben Einstellen
Bedienungsanleitung externes Touch-Bedienteil (Smart)t Seite: 12 von 12 Statische Farben einstellen Kanal (Leuchte) wählen Kanal (Leuchte) wählen Intensität der Farbe wählen Intensität der einzelnen grün Farben in 25% Schritten blau 10 individuell programmierbare Kanäle (Leuchten) Speichern Bitte beachten Sie ebenfalls die Montage- und Bedienungsanleitung der angeschlossenen -Geräte.
