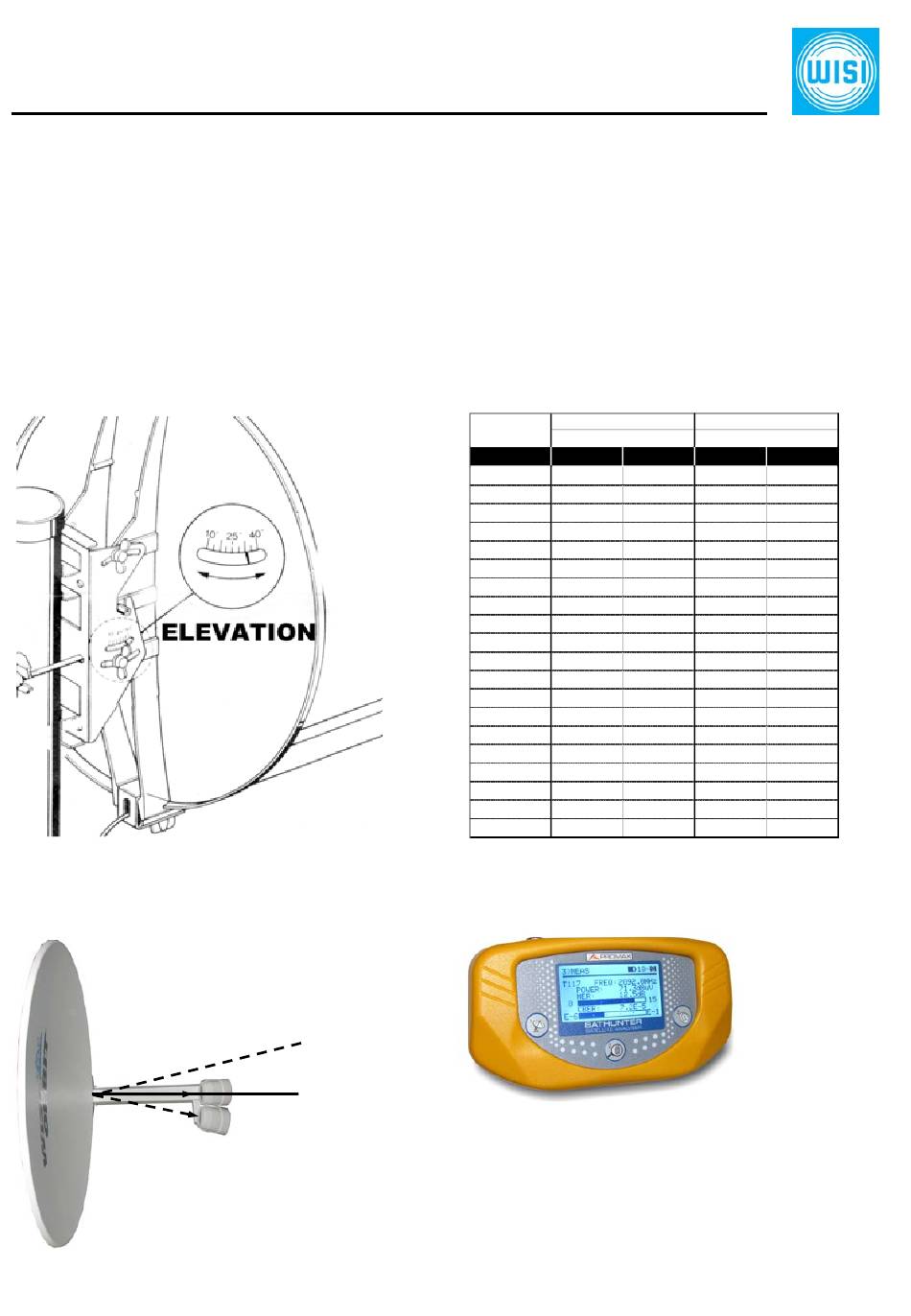

OD66 (B) Montagehinweis.
Ausrichten der Parabolantenne.
1. Kontrolle ob die Halterung im Lot steht.
2. Elevation an Skala vorjustieren.
3. Azimut mit Kompass vorjustieren.
4. Parabolantenne mit SATHUNTER oder Messgerät fein justieren.
Skala für Elevation.
Azimut.
schielender Empfang
Astra 19.2° Ost
direkter Empfang
Hot Bird 13.0° Ost
Azimut- und Elevationswinkel.
19.2° Ost
Astra 1
Azimut
Elevation
Ortschaft
Baden
165.4 °
Basel
164.4 °
Bellinzona
166.0 °
Bern
164.1 °
Biel
163.8 °
Brig
164.7 °
Chur
166.6 °
Fribourg
163.7 °
Genf
162.2 °
Luzern
165.3 °
Mägenwil
165.2 °
Montreux
163.3 °
Neuchatel
163.4 °
Olten
164.8 °
St. Gallen
166.8 °
Sierre
164.1 °
Solothurn
164.3 °
Thun
164.3 °
Winterthur
165.9 °
Zürich
165.6 °
SATHUNTER WO01.
Funktionsprinzip.
1. Suchen
2. Identifizieren
3. Optimieren
13° Ost
Hot Bird
Azimut
Elevation
34.4 °
173.6 °
35.2 °
34.2 °
172.7 °
35.1 °
35.9 °
174.5 °
36.7 °
34.8 °
172.4 °
35.7 °
34.5 °
172.1 °
35.5 °
35.6 °
173.1 °
36.5 °
36.4 °
175.2 °
37.1 °
34.9 °
172.0 °
35.9 °
35.3 °
170.6 °
36.4 °
34.9 °
173.6 °
35.7 °
34.5 °
173.5 °
35.3 °
35.2 °
171.6 °
36.3 °
34.7 °
171.7 °
35.7 °
34.5 °
173.1 °
35.4 °
34.7 °
175.1 °
35.4 °
35.5 °
172.5 °
36.5 °
34.5 °
172.6 °
35.5 °
35.0 °
172.6 °
36.0 °
34.5 °
174.2 °
35.3 °
34.6 °
173.9 °
35.4 °
Version Oktober 2008
