COMEXIO Digital Input Modul Anleitung Seite 2

Vorbereitung:
Der Einsatz des COMEXIO Digital Input Modul über
den COMEXIO Quickbus erfordert eine angelernte und
einsatzbereite COMEXIO Multi Bridge.
Installation:
 Schließen Sie die Versorgungsspannung über die
gekennzeichneten Klemmen an. Legen Sie an „+"
24V und an „-" GND an.
 Verbinden Sie A und B mit Wire 1, 2 oder 3 der
COMEXIO Multi Bridge.
 Verbinden Sie die farbigen Drähte mit dem
Taster.
Braun
o
Schwarz
o
Rot
o
Orange
o
Gelb
o
Grün
o
Blau
o
Violett
o
Grau
o
Weiß
o
 Braun und Schwarz geben 24V aus, um die
Eingänge IN1-IN8 anzusteuern.
 Ein Eingang IN1-IN8 führt eine „1", wenn +24V
an diesem angelegt ist.
Sie können zum Anschluss folgende Leitungen
verwenden: z. B. J-Y(ST)Y 2x2x0,8 oder CAT7.
Inbetriebnahme:
 Greifen Sie über einen Browser auf das COMEXIO
Studio zu und navigieren Sie in das Gerätemenü.
 Klicken Sie auf die angelernte Multi Bridge und
klicken Sie auf den Button „Quickbus Menü".
 Klicken Sie auf „Gerät hinzufügen"  „Suche
Quickbus-Geräte"
Wartezeit sollten alle angeschlossenen Quickbus-
Geräte erscheinen.
 Vergeben Sie dem Gerät einen Namen und legen
Sie die Erweiterung an. Die Datenpunkte stehen
Ihnen ab sofort zur Verfügung und können
verwendet werden.

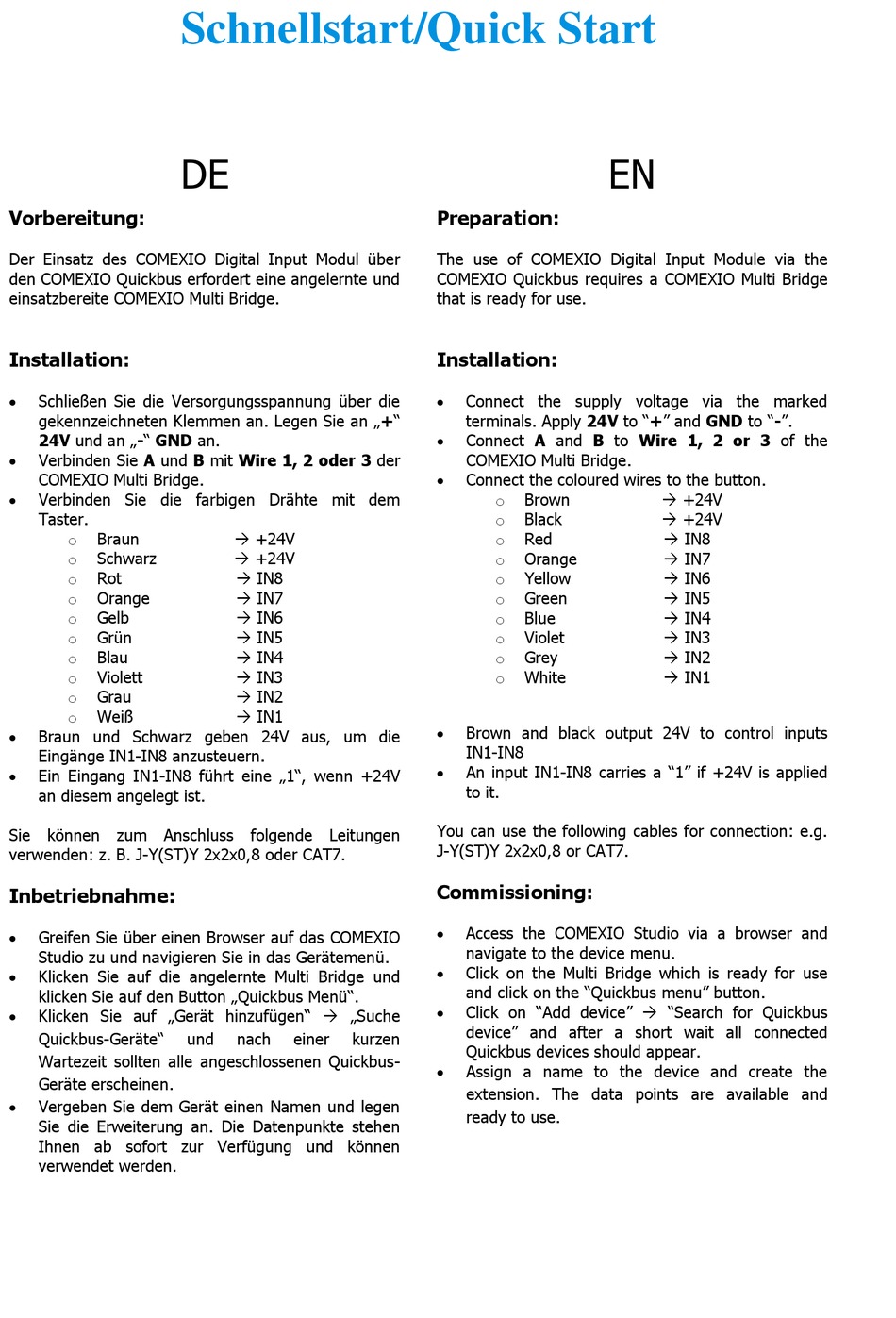

Schnellstart/Quick Start
DE
 +24V
 +24V
 IN8
 IN7
 IN6
 IN5
 IN4
 IN3
 IN2
 IN1
und nach einer
Preparation:
The use of COMEXIO Digital Input Module via the
COMEXIO Quickbus requires a COMEXIO Multi Bridge
that is ready for use.
Installation:
 Connect the supply voltage via the marked
terminals. Apply 24V to "+" and GND to "-".
 Connect A and B to Wire 1, 2 or 3 of the
COMEXIO Multi Bridge.
 Connect the coloured wires to the button.
o
o
o
o
o
o
o
o
o
o

Brown and black output 24V to control inputs
IN1-IN8
 An input IN1-IN8 carries a "1" if +24V is applied
to it.
You can use the following cables for connection: e.g.
J-Y(ST)Y 2x2x0,8 or CAT7.
Commissioning:

Access the COMEXIO Studio via a browser and
navigate to the device menu.

Click on the Multi Bridge which is ready for use
and click on the "Quickbus menu" button.
 Click on "Add device"  "Search for Quickbus
device" and after a short wait all connected
kurzen
Quickbus devices should appear.
 Assign a name to the device and create the
extension. The data points are available and
ready to use.
EN
Brown  +24V
Black  +24V
Red  IN8
Orange  IN7
Yellow  IN6
Green  IN5
Blue  IN4
Violet  IN3
Grey  IN2
White  IN1
